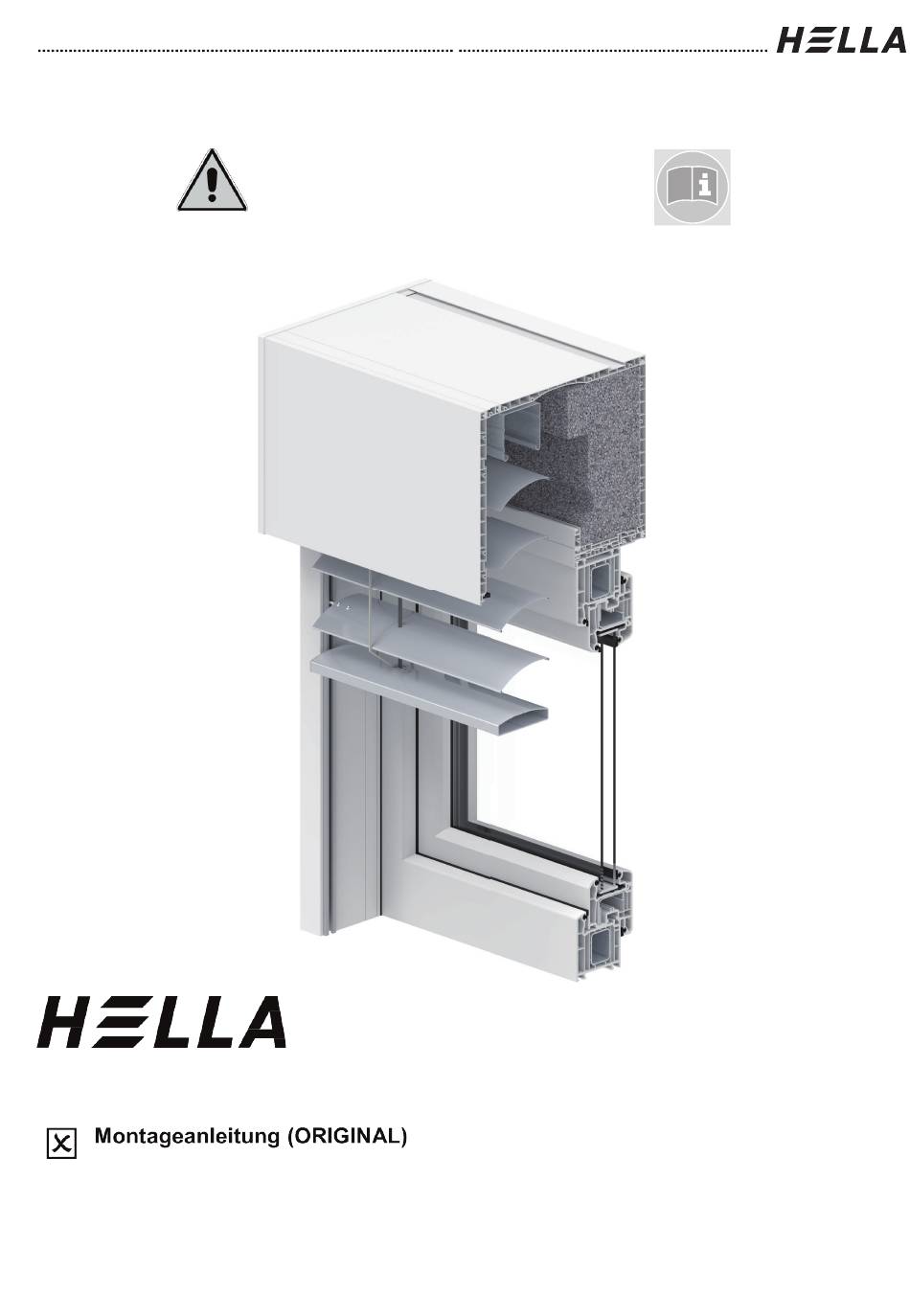

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP MINI plus store...
- Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus store ..........3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ........................ 7 Montage Führungsschienen ....................11 Montage Insektenschutz ..................... 13 Montage Führungsschieneneinsatz ..................16 Statik ..........................

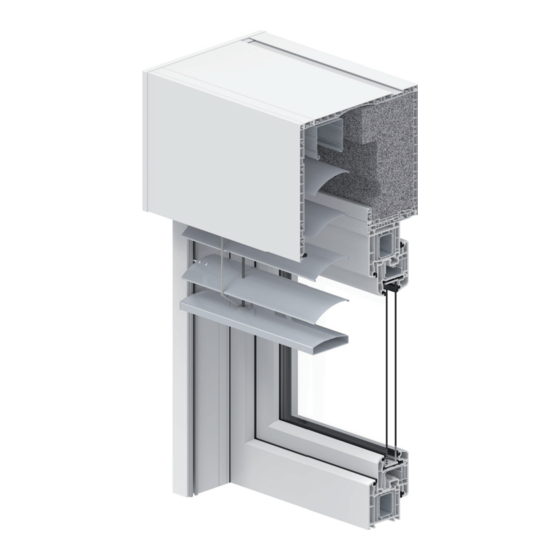

- Seite 3 Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus store Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
- Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
- Seite 5 Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Wasserwaage + Bit-Set Bohrerset + Verlängerung 150 mm gem. Untergrund Rollmeter Stift Hammer Kombizange Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 6 Montageanleitung Allgemein Abbildung beispielhaft Führungsschienen müssen nach der Montage absolut senkrecht und parallel ausgerichtet sein. Legende Elementhöhe Elementbreite Führungsschiene Aufsatzkasten Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 7 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschließen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –...
- Seite 8 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 9 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter 4... Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nachdrücken. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 10 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Kopfstückrand abhängig vom verwendeten Befestigungsstiel ausbrechen. Befestigungsstiele beidseitig mit den Kopfstücken verschrauben (maximale Schraubenlänge 20 mm). Befestigungsstiele mit Legende Blendrahmen Ausbruch Kopfstückrand verschrauben. Befestigungsstil Abdeckplatten auf Kopfstücke montieren. Abdeckplatte Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 11 Montageanleitung Montage Führungsschienen Randabstand der Führungsschiene 11 mm je Seite. Auf eine parallele, vertikale Ausrichtung achten. Legende Abdeckkappe Montagematerial Montagematerial Länge Anzahl Führungsschiene Befestigungen Holz Linsenkopfschraube 4,5x35 [mm] Kunststoff Linsenbohrschraube 4,2x38 <1800 Metall Linsenbohrschraube 4,2x22 1801-3000 Holz/Alu Linsenbohrschraube 4,8x50 3001-4000 Kunststoff/ Linsenbohrschraube 4,8x50 4001-5200...
- Seite 12 Montageanleitung Montage Führungsschienen Spaltmaß zwischen Lamelle und Führungsschiene muss 11 mm je Seite betragen. Legende Maß Außenkante Führungsschiene Lamelle Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 13 Montageanleitung Montage Insektenschutz Montage der Führungsschienen. Insektenschutzschiene in hintere Kammer der Führungsschiene schieben. Unterkante Führungsschiene bündig mit Unterkante Insektenschutzschiene. Arretierstück in die gewünschte Position schieben. Fixierung des Arretierstücks erfolgt durch die integrierte Schraube. Legende Aufreißband entfernen (wird standardmäßig im Werk gemacht) Führungsschiene 32x95 mm Insektenschutzschiene 31x18 mm Arretierstück Easy-Click...
- Seite 14 Montageanleitung Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Gleiter (2) der Griffleiste rasten im Arretierstück (1) ein. Zum Entriegeln den Schlussstab waagrecht ca. 1 cm nach unten drücken und loslassen. Insektenschutzrollo fährt gebremst nach oben. Eine waagrechte Bedienung der Griffleiste ist zwingend erforderlich.
- Seite 15 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...
- Seite 16 Montageanleitung Montage Führungsschieneneinsatz Führungsschieneneinsatz in Kammer der Führungsschiene eindrücken. Bei Unterputzmontage darf sich kein Verputzungsmaterial in der Kammer der Führungsschiene befinden. Einsatz über alle Lamellenführungsnippel nach oben schieben. (Geringes Durchbiegen des Führungsschienensatzes erleichtert die Montage). Alle Lammellenführungsnippel müssen sich innerhalb des Führungsschieneneinsatzes befinden.
- Seite 17 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Eindrehanker in Nut in Oberblende eindrehen. Eindrehanker entsprechend der Einbausituation biegen und/oder ablängen und mit dem Montaguntergrund verschrauben. Legende Eindrehanker Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 18 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Oberen Blendrahmen mit geeignetem Montagematerial in den Fensterbefestigungsblock verschrauben. Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung durch die Stahlverstärkung des 30-50 Fensters muss sichergestellt werden! Dies ist je nach Fenstertyp zu prüfen.
- Seite 19 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung mit Laschen Ø5 Legende Montagematerial (nicht im Lieferumfang) Empfehlung bei Stahlbetondecke: Fischer ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Lieferumfang) Bei allen 4 Schrauben durch Statikkonsole die Montagelasche den ersten Steg des 2 Stück Montagelaschen Kunststoffprofils mit Ø5 mm...
- Seite 20 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und Lasche Legende Montagewinkel auf der erforderlichen Position mit der Montagematerial (nicht im Statikkonsole verschrauben. Lieferumfang) Zusätzliche Empfehlung bei Stahlbetondecke: Kastenbefestigung mit Fischer ULTRACUT FBS II 8x130 80/65 geeignetem Montagematerial. US TX Schraubposition bei Lasche Statikkonsole...
- Seite 21 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 3: Direktverschraubung Verschraubung der Innenblende mit dem Kopfstück lösen und Innenblende öffnen. Statikkonsole mit dem geeignetem Montagematerial nach oben verschrauben. Innenblende wieder schließen. Legende Montagematerial (nicht im Lieferumfang) Statikkonsole Innenblende Statikdämmkörper Montagematerial für Blendrahmen (nicht im Lieferumfang) Technische Änderungen vorbehalten –...
- Seite 22 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
- Seite 23 - Achtung: Bei Nichtbeachtung der vorgenannten Anweisungen, bei nicht normgerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Antriebshersteller noch HELLA für Material- oder Personenschäden. - Lassen Sie sich von der ausführenden Elektrofachkraft bestätigen, dass der elektrische Anschluss nach den Anschlussplänen, (siehe Anleitung Antriebshersteller) den allgemeinen Hinweisen, den Sicherheitshinweisen und den Ansteuerrichtlinien ausgeführt wurde!
- Seite 24 Montageanleitung Elektrischer Anschluss Beachten Sie hierzu unbedingt die Kapitel „Ansteuerrichtlinien für Jalousiemotoren“ sowie die „Sicherheitshinweise“! Mittelmotor Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Farbtabelle für Anschlusskabel Farbtabelle für Anschlusskabel Drehrichtung (herkömmlicher Schalter) (Funk) blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1 Phase...
- Seite 25 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
- Seite 26 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
- Seite 27 Montageanleitung Allgemein Ausstattungsvariante beidseitige Wendung Beim Abfahren nach außen geschlossen, beim Auffahren nach innen geschlossen, dazwischen stufenlos verstellbar. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motorantrieb fährt der Behang bis in die eingestellte Endposition.
- Seite 28 Montageanleitung Allgemein Ausstattungsvariante 90° Wendung Beim Abfahren nach außen geschlossen, beim Auffahren in waagrechter Lamellenstellung, dazwischen stufenlos verstellbar. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motorantrieb fährt der Behang bis in die eingestellte Endposition.
- Seite 29 Montageanleitung Allgemein Ausstattungsvariante mit Arbeitsstellung Behang fährt mit ca. 50° geöffneten Lamellen ab und ist in jeder Stellung vollständig schließbar. Hochfahren in waagrechter Lamellenstellung. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motorantrieb fährt der Behang bis in die eingestellte Endposition.
- Seite 30 Montageanleitung Allgemein Ausstattungsvariante mit Arbeitsstellung Behang komplett schließen aus jeder Position (außer untere Endstellung) Behang an beliebiger Position stoppen. Schalter kurz in Richtung betätigen, die Lamellen öffnen sich. Schalter in Richtung betätigen, oberer und unterer Behang schließen. aus unterer Endstellung Behang bis Anschlag bzw.
- Seite 31 Montageanleitung Allgemein Ausstattungsvariante Tageslichtlenkung 180° Behang fährt geschlossen ab. Der obere Behangteil kann bis maximal ca. 90° geöffnet werden, während der untere Behangteil geschlossen bleibt. Beim Hochfahren ist der obere Behangteil geschlossen (nach innen gewendet). Der untere Behangteil fährt im maximalen Öffnungswinkel in waagrechter Lamellenstellung auf.
- Seite 32 Montageanleitung Allgemein Ausstattungsvariante Tageslichtlenkung 90° mit Arbeitsstellung Behang fährt im oberen Bereich mit ca. 50° geöffneten Lamellen ab. Die unteren Lamellen sind geschlossen. Hochfahren des Behanges mit Lamellenstellung waagrecht im oberen Teil, im unteren Teil um ca. 20° geneigt. Der Behang ist in jeder Position durch Wenden komplett schließbar.
- Seite 33 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.
- Seite 34 Montageanleitung Raffstore mit ECN-System Ausrichtung ECN-Drehclips Es ist wichtig, dass nach der Montage, vor Inbetriebnahme bzw. vor Übergabe der Anlage das ECN System auf einwandfreie Funktion überprüft wird, insbesondere, dass Drehclips und Nocken sauber ausgerichtet sind. Eine nicht saubere Ausrichtung kann zu einem ungünstigen Betriebsverhalten bzw.
- Seite 35 Montageanleitung Reparatur ECN-System Schadensfall 1 Der Drehclip hat sich von der Klammer gelöst. Reparatur: Den Drehclip auf die Klammer drücken, bis dieser einrastet (CLICK- Geräusch). Benötigte Materialien: keine Legende Drehclip Nocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 36 Montageanleitung Reparatur ECN-System Schadensfall 2 Die Nocke hat sich vom Drehclip gelöst. Reparatur: Die Nocke auf den Drehclip drücken, bis diese einrastet (CLICK- Geräusch). Benötigte Materialien: keine Legende Drehclip Nocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 37 Montageanleitung Reparatur ECN-System Schadensfall 3 Der Drehclip ist gebrochen. Reparatur: Den beschädigten Drehclip von der Klammer bzw. aus der Nocke lösen. Legende Drehclip Nocke Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 38 Montageanleitung Reparatur ECN-System Reparatur: Den neuen Drehclip auf die Klammer drücken, bis dieser einrastet (CLICK-Geräusch). Die Nocke auf den Drehclip drücken, bis diese einrastet (CLICK-Geräusch). Benötigte Materialien: Drehclip (Art.-Nr.: 00620115) Legende Neuer Drehclip (Art.-Nr.: 00620115) Nocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 39 Montageanleitung Reparatur ECN-System Schadensfall 4 Die Nocke ist gebrochen. Reparatur: Die Position der beschädigten Nocke auf dem Band markieren und anschließend die Nocke mithilfe eines Seitenschneiders vom Clipband entfernen (Band nicht beschädigen!). Legende Drehclip Nocke Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 40 Montageanleitung Reparatur ECN-System Reparatur: Die Reparaturnocke auf das Clipband schieben (auf ursprüngliche Position achten!). Die Reparaturnocke mit Sekundenkleber befestigen und den alten Drehclip entfernen. Legende Reparaturnocke Sekundenkleber Drehclip Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 41 Montageanleitung Reparatur ECN-System Reparatur:Den neuen Drehclip auf die Klammer drücken, bis dieser einrastet (CLICK-Geräusch). Benötigte Materialien: Reparaturnocke (Art.-Nr.: 00620129), Sekundenkleber, Drehclip (Art.-Nr.: 00620115) Legende Neuer Drehclip (Art.-Nr.: 00620115) Reparaturnocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 42 Montageanleitung Schrägstellung der Unterschiene ausgleichen Durch Verdrehen des Zugbandstifts (Position 1, 2, 3) beim Wendelager kann der Wickeldurchmesser vergrößert werden und somit eine Schrägstellung der Unterschiene ausgeglichen werden. Zugbandstift beim Wendelager, wo das Paket tiefer steht, drehen! Verdrehung des Einhängestiftes nur bei herabgelassenem Raffstore Legende Zugbandstift (Farbe blau)
- Seite 43 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 44 Montageanleitung Demontage Ausbau Raffstore/Jalousie Behang ca. 500 mm aus dem Führungsschieneneinsatz aus Schacht fahren. der Führungsschiene entfernen. Vertikalträger öffnen. Raffstore/Jalousie aus dem Kasten entnehmen. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 45 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
