Wartung
Überprüfung der Klemmkraft
Überprüfen Sie die Beinklemmkraft regelmäßig und stellen Sie diese
gegebenenfalls ein.
1.

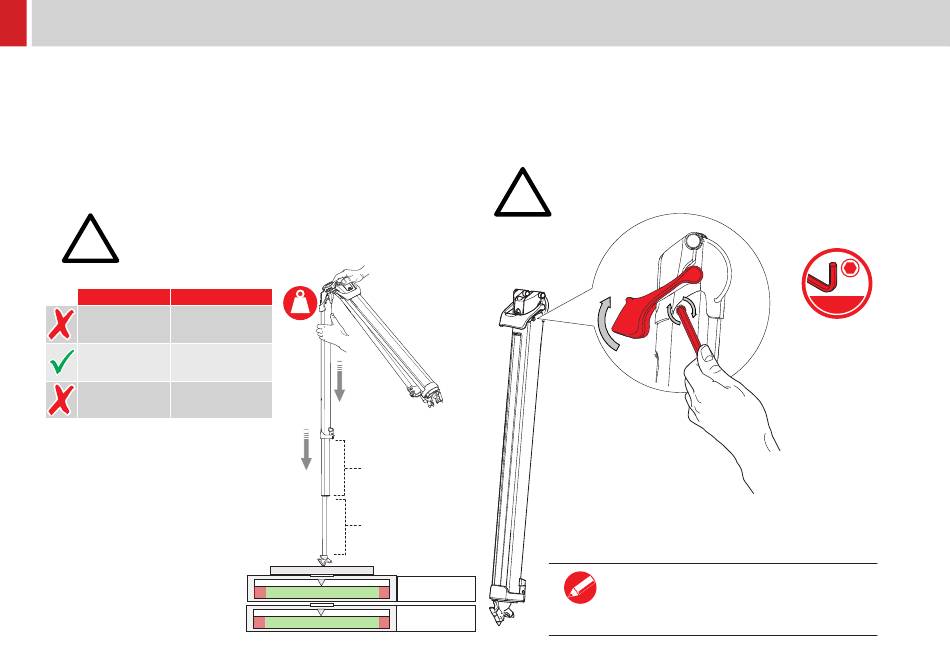

Ziehen Sie den mittleren und unteren Abschnitt um jeweils 20 cm aus.
2.
Legen Sie eine Gummimatte oder eine vergleichbare Unterlage
auf eine Waage, um Beschädigungen und Verrutschen zu vermei-
den. Stellen Sie ein Bein auf eine Waage und bringen Sie eine
vertikale Abwärtskraft auf.
WARNUNG! Verwenden Sie eine rutschfeste Matte,
um sicherzustellen, dass der Fuß beim Aufdrücken
!
nicht von der Waage rutscht.
WARNUNG! Einklemmgefahr für Finger Achten Sie
darauf, keine Finger einzuklemmen.
flowtech 75 flowtech 100
< 20 kg
< 30 kg
(44 lbs)
(66 lbs)
20 – 30 kg
30 – 40 kg
(44 – 66 lbs)
(66 – 88 lbs)
> 30 kg
> 40 kg
(66 lbs)
(66 lbs)
3.
Bei einer durchschnittlichen
Belastung von 20 – 30 kg (44 –
66 lbs) für flowtech 75 oder 30 –
40 kg (66 – 88 lbs) für flowtech 100,
sollte das Bein ausgefahren bleiben.
4.
Wenn das Bein zusammenfährt, bevor
20 kg (44 lbs) für flowtech 75 oder
30 g (66 lbs) für flowtech 100 erreicht
werden, muss die Klemmkraft neu
eingestellt werden.
„Siehe Einstellen der
Klemmkraft" auf Seite 18
18
20 cm
(7,9 Zoll)
20 cm
(7,9 Zoll)
kg
flowtech 75
19 20 21 22 23 24 25 26 27 28 29 30 31
.
kg
flowtech 100
29 30 31 32 33 34 35 36 37 38 39 40 41
Durchschnittliche Schlupfkraft
Einstellen der Klemmkraft
1.
Heben Sie den Schnellspannhebel an, um die Einstellschraube
zu lösen. Drehen Sie die Schraube mit einem 2,5 mm/3/32"-Sechs-
kantschlüssel im Uhrzeigersinn, um die Klemmkraft zu verstärken.
2.
10 volle Umdrehungen = 2 kg (4,4 lbs) zusätzlicher Klemmkraft.
ACHTUNG! Stellen Sie die Klemmkraft nicht höher ein
als benötigt, da dies zu erhöhtem Verschleiß und einer
!
stärkeren Beanspruchung der Bremskomponenten führt.
3.
Nach erfolgter Nachstellung muss die Klemmkraft
nochmals überprüft und der Vorgang, falls erforderlich,
wiederholt werden.
4.
Wiederholen Sie den Vorgang für die beiden anderen Beine.
Sollte der Einstellbereich nicht mehr ausreichen, um
eine ausreichende Klemmkraft aufzubringen, wen-
den Sie sich bitte an Ihr örtliches Servicezentrum.
