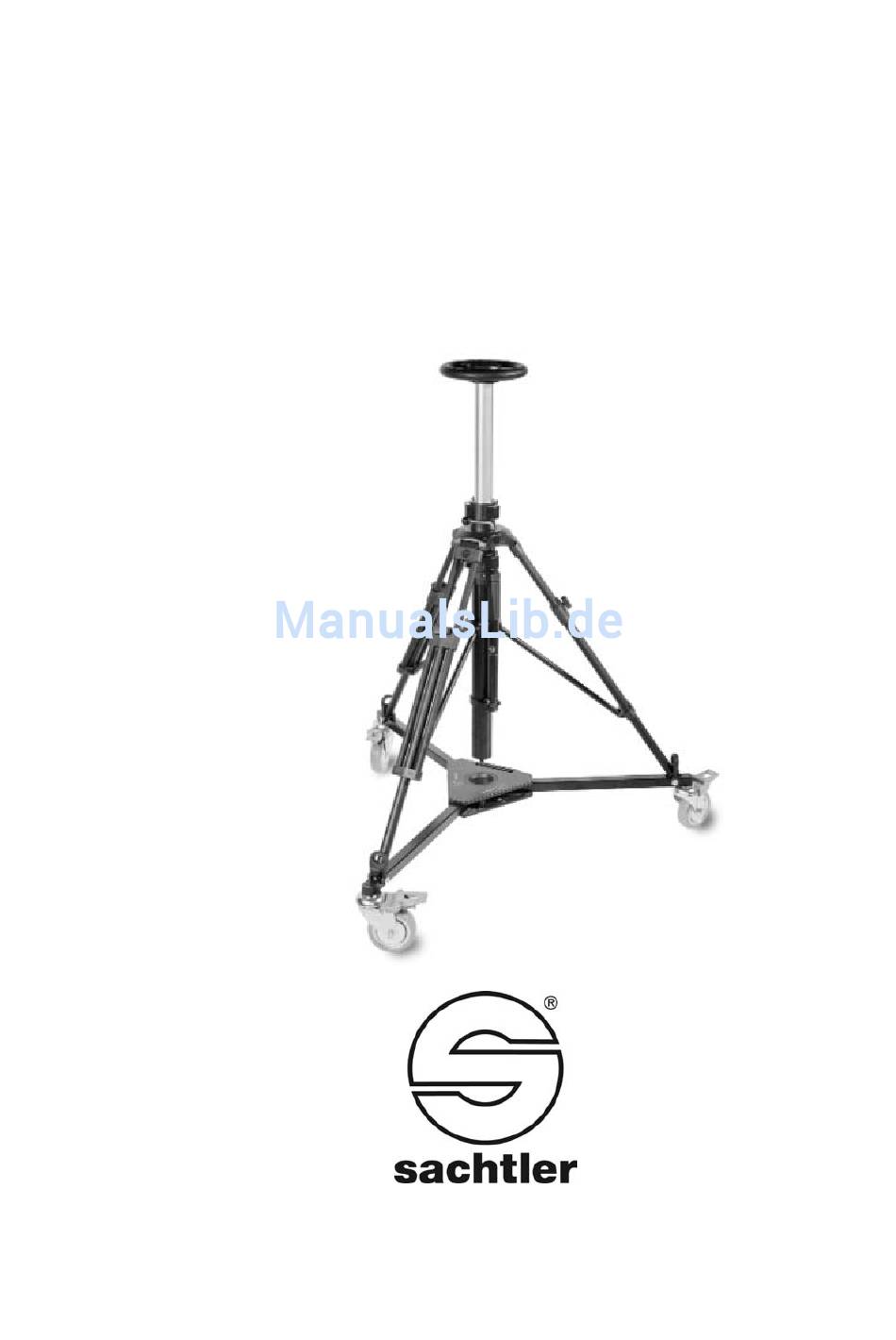

- Seite 1 Manual Benutzerinformation...
- Seite 2 © by sachtler®. Alle Rechte vorbehalten / All rights reserved Version: 2.6/12/13 Ausgabedatum / Issue date: 12/13 Bestellnr. / Order no.: spe10e0170 Originalbetriebsanleitung/Original User Manual We want to be certain the Wir wollen, daß Ihre Sachtler Sachtler products you receive Produkte immer auf dem aktuellsten are always state of the art.
-
Seite 3: Inhaltsverzeichnis
Table of contents General Information .............1 Intended use ................1 Symbols used in the user´s manual........2 Safety Instructions..............2 Pedestal C I/Camera Mounting ..........3 Warranty ................6 Technical Data..............6 - I -... - Seite 4 Inhaltsverzeichnis Allgemeine Information ............9 Bestimmungsgemäße Verwendung ........9 Symbolerklärung ..............10 Sicherheitshinweise............10 Pedestal C I/Befestigen der Kamera ........11 Gewährleistung ..............14 Technische Daten...............14 - II -...
- Seite 5 - III -...
- Seite 6 - IV -...
-
Seite 7: General Information
This manual is an important part of the equipment and is aimed at personnel who operate and maintain the C I pedestal. It con- tains information about the C I and it´s proper use. Above all it serves to safeguard users and the environment. -
Seite 8: Symbols Used In The User´s Manual
Manual Symbols used in the user´s manual 3.1 Danger Indicates a possible danger to the life and safety of users. Non-observance of these instructions may have seriously harmful consequences to health, including life- threatening injuries. 3.2 Warning Indicates a possibly harmful situation. Non- observance can damage the machine or equipment it supports. -
Seite 9: Pedestal C I/Camera Mounting

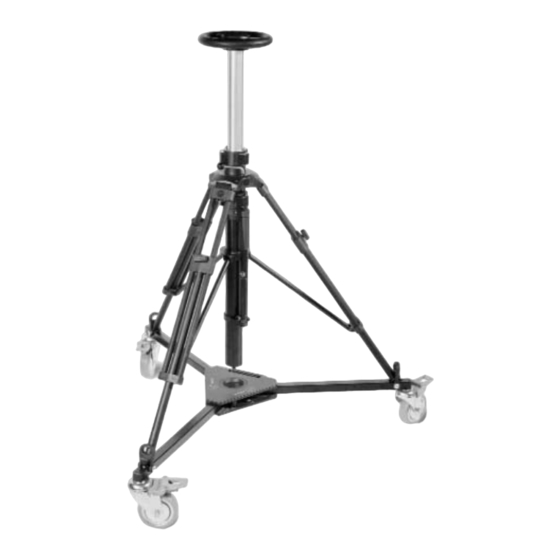

Manual Pedestal C I/Camera Mounting Camera weight with acces- sories may not exceed 20 kg (44.1 lbs). Attach Touch & Go camera plate to camera (or bridging plate) by means of 2 screws (3/8” and 1/4”). - 3 -... - Seite 10 Manual Center of gravity compensati- Bring camera with accessories into balance position. Lock sli- ding plate with red lever. Transport lock. Press steering ring down to unlock/lock transport lock. A pressurized pede- stal may raise rapidly when the transport lock is released.
- Seite 11 Manual Pneumatic System. Pressurize the pedestal with the attached hand pump. Center column should be in perfect balance in middle position. Max. pressure: 5 bar/4 atü. Important: Center column does not require any lubrication. Ball bearings have insula- ting-rubber tyres. After lon- ger periods out of operation, these tyres may cause minor bumps when moving...
-
Seite 12: Warranty
Manual Warranty Warranty expires if the C I is operated improperly or not in line with the specified technical data (please refer to our general terms of sale and delivery). Please register at www.sachtler.com for an extended warranty period. Technical Data 4191 Code No. - Seite 13 Manual - 7 -...
- Seite 14 Benutzerinformation - 8 -...
-
Seite 15: Allgemeine Information
C I gerichtet. Sie enthält wichtige Informationen und dient vor allem der Sicherheit des Bedieners und der Umwelt. Es ist die Pflicht jedes C I Benutzers, sich mit dem Inhalt der Bedienungsanleitung vertraut zu machen und alle Hinweise, die die Sicherheit betreffen, genau zu beachten. -
Seite 16: Symbolerklärung
Benutzerinformation Symbolerklärung 3.1 Gefahr Sie werden auf eine drohende Gefahr oder möglicherweise gefährliche Situation hinge wiesen. Das Nichtbeachten dieser Hinweise kann zu Personenschäden führen. 3.2 Warnung Sie werden auf eine möglicherweise schäd liche Situation hingewiesen. Das Nichtbeachten dieser Hinweise kann das Gerät oder die Umwelt schädigen. -
Seite 17: Pedestal C I/Befestigen Der Kamera
Benutzerinformation Pedestal C I/Befestigen der Kamera Kameragewicht (mit Zubehör max. 20 kg. Kameraplatte wird mit 2 Schrauben (3/8” und 1/4”) an der Kamera befestigt. - 11 -... - Seite 18 Last, da die Hubsäule nach oben schnellen kann und dadurch Verletzungen oder Be- schädigungen verursachen kann. Verbindung Fluidkopf/Mittelsäule. Kopf kann nach Lösen von 3 Innensechskantschrauben auf dem Sachtler Dreibein mit 75 mm Schale benutzt werden. - 12 -...
- Seite 19 Benutzerinformation Pneumatisch unterstützte Mittelsäule. Luftdruck entsprechend Kameragewicht mit Luftpumpe oder an Tankstelle so einstellen, daß Mittelsäule etwa in Mittelstellung fährt. Max. Druck: 5 bar/4 atü. Wichtig: Führung der Mittelsäule läuft trocken. Kein Fett oder Öl verwenden ! Nach längerem Nichtgebrauch der Mittelsäule können sich die schallschluckenden Beläge der Kugellager defor-...
-
Seite 20: Gewährleistung
Benutzerinformation Gewährleistung Der Gewährleistungsanspruch verfällt, wenn das Pedestal C I unsachgemäß oder außerhalb der spezifizierten technischen Daten betrieben wurde (siehe Sachtler Liefer- und Zahlungsbedingungen). Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten. Technische Daten Code Nr. - Seite 21 Benutzerinformation - 15 -...
- Seite 22 Benutzerinformation www.sachtler.com...
