Installation

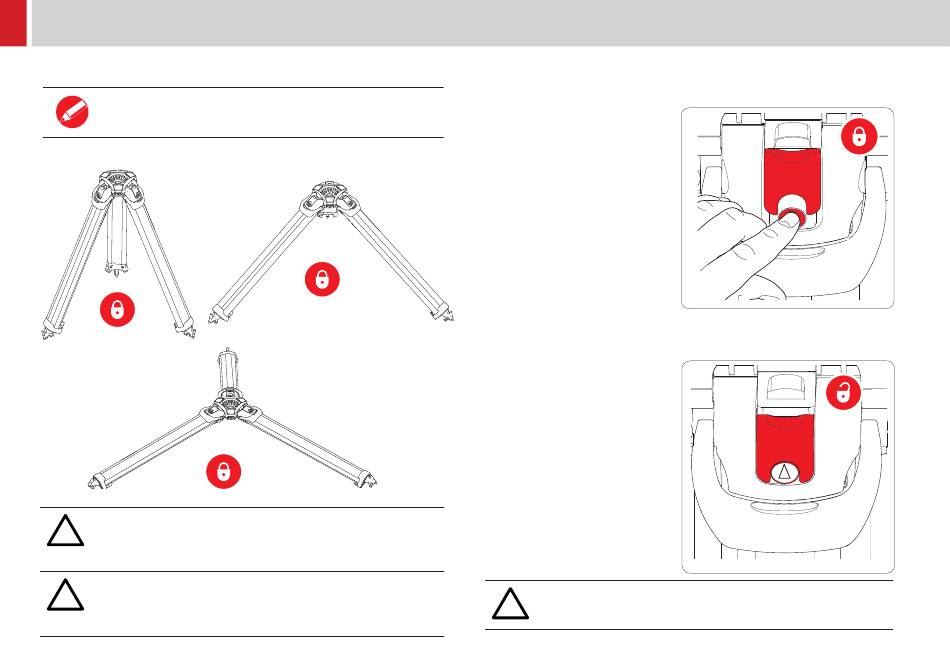

Verriegelung des Stativs ohne Mittelspinne
Das Stativ kann ohne Mittelspinne auf drei verschiedenen
Positionen eingerastet werden.
1.
Das Stativ hat 3 Feststellpositionen bei 20°, 46° und 72°.
20°
Achtung! Beschädigungsgefahr. Verwenden Sie die
!
72°-Scharnierposition nur, wenn die Beine vollständig einge-
schoben sind. Achten Sie darauf, das Stativ nicht zu überlas-
ten. Die Beinprofile dürfen nicht direkt belastet werden.
Achtung! Beschädigungsgefahr. Stellen Sie bei der Ver-
!
wendung ohne Mittelspinne (Verriegelung EIN) sicher,
dass sich die Füße beim Anheben oder Absenken des Sta-
tivs frei an eine neue Standfläche anpassen können.
10
46°
72°
Verwendung ohne Mittelspinne
2.
Wenn der Verriegelungsschieber nach oben geschoben ist,
ist er in der EIN-Stellung.
Verriegelungsschieber in
eingerasteter (EIN) Stellung.
(Bein stoppt an voreingestellten
Stellungen)
Verwendung mit Mittelspinne
3.
Wenn der Verriegelungsschieber nach unten geschoben ist,
ist er in der AUS-Stellung.
Verriegelungsschieber in
neutraler (AUS) Stellung.
(Beine können frei bewegt
werden)
Achtung! Beschädigungsgefahr. Bei Verwendung einer
!
Mittel- oder Bodenspinne ist darauf zu achten, dass der
Verriegelungsschieber in der Stellung AUS steht.
