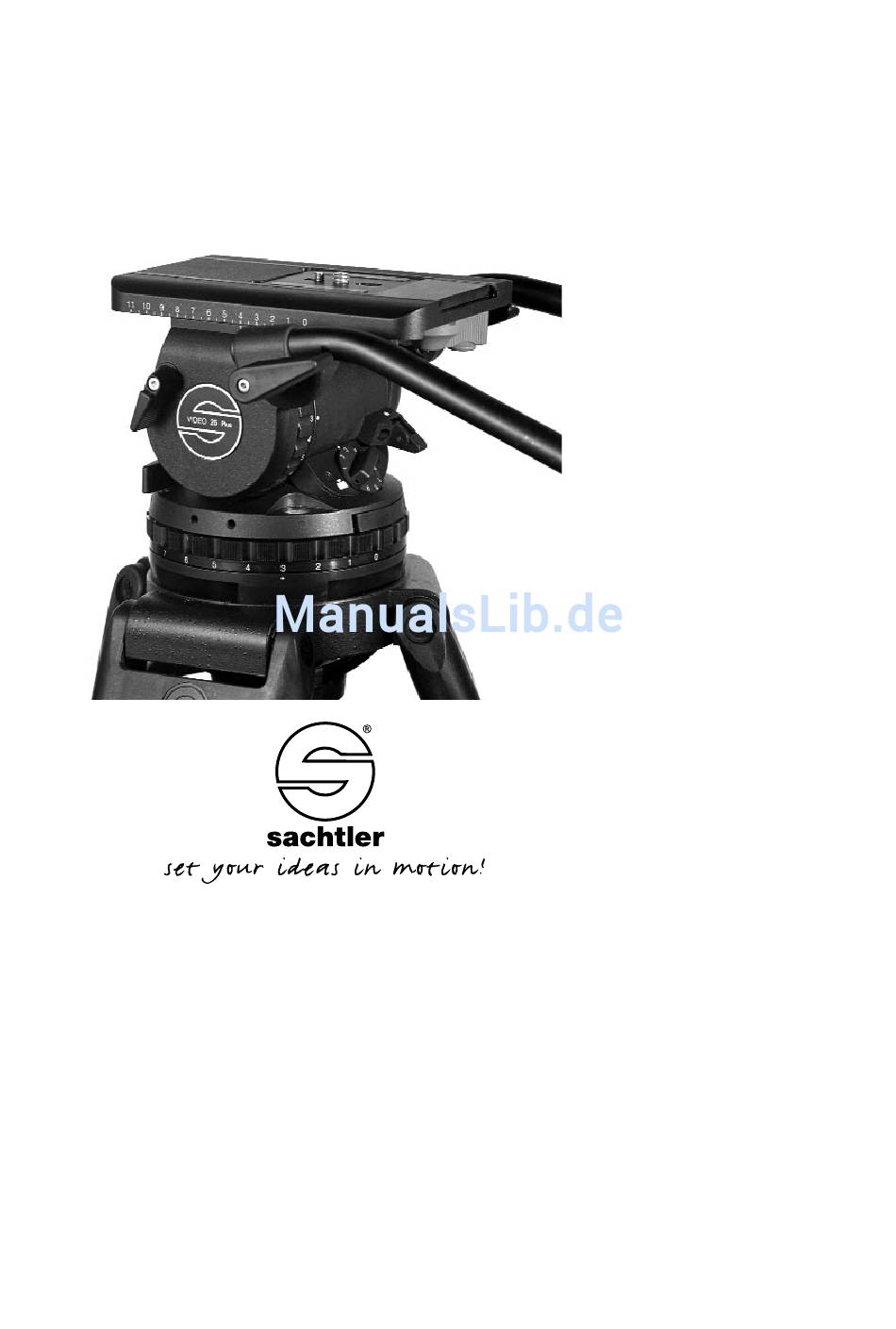

- Seite 1 Video 25 Plus Video 25 Plus FB Horizon Plus 16 Horizon Plus 35 Manual Bedienungsanleitung...
- Seite 2 © by sachtler. Alle Rechte vorbehalten / All rights reserved Version: 2.0/12/03 Ausgabedatum / Issue date: 12/03 Bestellnr. / Order no.: sko15t100a sachtler GmbH & Co. KG Erfurter Strasse 16 Postfach / P.O.BOX 2039 D-85386 Eching D-85380 Eching Germany Germany...
-
Seite 3: Inhaltsverzeichnis
4.1 General data ..............6 4.2 Dimensions ..............7 The modular system.............7 5.1 Conversion to include different balance plate ....8 5.2 Conversion of the Video 25 Plus to include flat base................8 5.3 Conversion of the Horizon Plus to include Mitchell base ..............9 Warranty ................9... - Seite 4 3.10 Austausch der Batterien..........15 Technische Daten...............16 4.1 Allgemeine Daten............16 4.2 Abmessungen ............17 Das Baukastensystem............17 5.1 Umbau des Hydrokopfes auf andere Balanceplatte ..18 5.2 Umbau des Video 25 Plus auf Flachboden ....18 5.3 Umbau des Horizon Plus auf Mitchell......19 Garantie................19 - II -...
-
Seite 5: Safety Instructions
Manual Video 25 Plus / FB / Horizon Plus Safety instructions ➪ When the camera is mounted, the clamping screw of the fluid head must only be released if camera and tripod are secured against falling over. ➪ When placing the camera plate into the fluid head, make sure not to hold fingers within the range of the locking lever, since it will snap back. -
Seite 6: Operation
Manual Video 25 Plus / FB / Horizon Plus Operation 3.1 Levelling of the fluid head (Video 25 Plus / Horizon Plus only) The fluid head has a bubble to facilitate levelling. Apply the vertical brake of the fluid head and hold the camera with one hand. -
Seite 7: Removing Of The Camera
Manual Video 25 Plus / FB / Horizon Plus ➪ The springs of the counterbalance engage automatical- ly by tilting the camera through the horizontal position (audible clicking). ➪ Lock the head with the tilt safety lock. The blocking and clicking into position of the tilt safety lock is achieved by pulling out the red knob and turning it 90°. -
Seite 8: Adjusting The Camera´s Counterbalance
Manual Video 25 Plus / FB / Horizon Plus ➪ Select 0 on the vertical drag adjustment ring. ➪ Open the lock of sliding balance plate. You have to push back red lever underneath the balance plate as far as possible. -
Seite 9: Setting Of The Damping
Manual Video 25 Plus / FB / Horizon Plus 3.7 Setting of the Damping The fluid head is equipped with seven damping levels hori- zontally and vertically and a zero setting. Turning the verti- cal or horizontal setting one selects the desired level of the fluid damping. -
Seite 10: Technical Specifications
4.1 General data Counterbalance: 69 Nm (in 7 Steps) Balance plate: 100 mm (4.3 in) sliding range (Video 25 Plus FB and Horizon Plus 35) 110 mm ( Video 25 Plus and Horizon Plus 16) Grades of drag: horizontall, and vertically 7 each and 0 Tilt angle: +90 °... -
Seite 11: Dimensions
Ø The modular system Due to the Video 25 Plus / FB / Horizon Plus' modular design you may perform certain modifications yourself. In order to safe time you can do all work with an allen wrench #4 unless other- wise specified. -
Seite 12: Conversion To Include Different Balance Plate
Now the Video 25 Plus can be mounted onto flat base tri- pods and pedestals with 4 bolt flat base directly. For Quick- fix mount and all Sachtler pedestals the Multi Disc from the Sachtler accessory range is required. -
Seite 13: Conversion Of The Horizon Plus To Include
Manual Video 25 Plus / FB / Horizon Plus 5.3 Conversion of the Horizon Plus to include Mitchell base To convert put the fluid head upside down, so that you can access the bottom of the head. Next to the centre bolt you will see 4 allen screws. Those have to be unscrewed and the whole piece has to be removed. - Seite 14 Manual Video 25 Plus / FB / Horizon Plus - 10 -...
-
Seite 15: Sicherheitshinweise
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus Sicherheitshinweise ➪ Bei aufgesetzter Kamera darf die Klemmschale des Hydro- kopfes nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde. ➪ Beim Einsetzen der Kameraplatte in den Hydrokopf die Finger nicht in den Bereich des Verriegelungshebels bringen, da dieser zurückspringt. -
Seite 16: Betrieb
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus Betrieb 3.1 Nivellieren des Hydrokopfes (nur für Video 25 Plus und Horizon Plus) Der Hydrokopf verfügt über eine Libelle, um das Nivellieren zu erleichtern. Schließen Sie die Vertikalbremse des Hydrokopfes und sichern Sie die Kamera mit einer Hand. -
Seite 17: Entnehmen Der Kamera
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus ➪ Stellen Sie den Drehknopf des Gewichtsausgleichs auf Position 7. ➪ Schließen Sie Horizontalbremse und öffnen Sie die Vertikalbremse. ➪ Achten Sie darauf, daß die Federn des Gewichtsaus- gleiches einrasten, indem Sie den Kopf durch die Hori- zontale neigen (hörbares Einrasten). -
Seite 18: Zentrieren Des Kameragewichts
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus ➪ Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen. ➪ Verriegelungshebel bis zum linken Anschlag drücken und dabei Kamera entnehmen. 3.5 Zentrieren des Kameragewichts ➪... -
Seite 19: Einstellen Der Kamerabalance
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus 3.6 Einstellen der Kamerabalance ➪ Halten Sie die Hand am Schwenkarm und schalten Sie über den Drehknopf des Gewichtsausgleichs schrittweise Ausgleichsfedern ab. ➪ Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen... -
Seite 20: Sucherlupenstütze
Bediengungsanleitung Video 25 Plus / FB / Horizon Plus 3.9 Sucherlupenstütze Der Hydrokopf hat an beiden Seiten eine Vorbereitung zur Montage eines Sucherlupen-Stützsystemes. 3.10 Austausch der Batterien Im Batteriefach befinden sich die handelsüblichen Knopf- zellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o.ä.) öffnen Sie dieses... -
Seite 21: Abmessungen
3 Stück 625 U oder LR9 Batterien: 4.2 Abmessungen Das Baukastensystem Die Video 25 Plus / FB / Horizon Plus Köpfe sind modular aufgebaut. Nachfolgend beschriebene Modifikationen können selbst durchgeführt werden. Um längere Umbauzeiten zu vermei- den, ist - wenn nicht anders beschrieben - ein Inbusschlüs- sel #4 das einzige benötigte Werkzeug. -
Seite 22: Umbau Des Hydrokopfes Auf Andere Balanceplatte
Der Umbau ist abgeschlossen. 5.2 Umbau des Video 25 Plus auf Flachboden Stellen Sie den Video 25 Plus auf den Kopf, sodaß die Unterseite sichtbar wird. Neben dem Mittelbolzen sehen Sie vier Inbusschrauben. Diese werden gelöst bis das ganze Adapterstück mit Bolzen entnommen werden kann. -
Seite 23: Umbau Des Horizon Plus Auf Mitchell
Bedienungsanleitung Video 25 Plus / FB / Horizon Plus 5.3 Umbau des Horizon Plus auf Mitchell Vor allem in den USA ist der sogenannte Mitchellanschluß sehr verbreitet. Stellen Sie den Hydrokopf dazu auf den Kopf, sodaß die Unterseite sichtbar wird. - Seite 24 Bedienungsanleitung Video 25 Plus / FB / Horizon Plus - 20 -...
