Reinigung der Scharnierverriegelung
Die Scharnierverriegelung ist so konstruiert, dass Sand oder andere Fremd-
körper aus dem Verschlussmechanismus entfernt werden können.
Betätigen Sie den Verriegelungsknopf und den Verriegelungsschieber
mehrmals und entfernen Sie dabei den Schmutz durch Pusten/Druckluft,
bis der Mechanismus reibungslos funktioniert.
Sollte dies nicht ausreichen, um den Schmutz zu entfernen, befolgen Sie die
folgenden Anweisungen, um den Mechanismus zur Reinigung zu zerlegen.

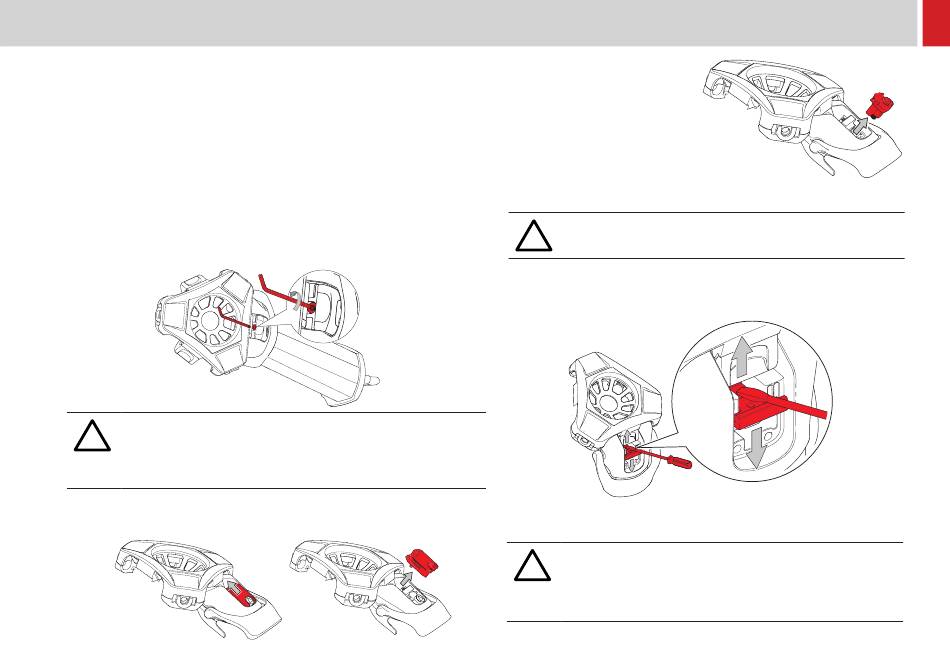

1.
Ziehen Sie das Bein aus, um Zugang zur M4-Verriegelungsschraube
zu erhalten.
2.
Entfernen Sie diese mit einem 2,5 mm oder 3/32"-Kugelkopf-
Sechskantschlüssel durch Drehen gegen den Uhrzeigersinn.
Achtung! Wenn die Schraube in den Verriegelungsmecha-
!
nismus fällt, dürfen Sie das Bein unter keinen Umständen
zuklappen. Drehen Sie das Stativ auf den Kopf und schütteln
Sie so lange, bis die Schraube herausfällt oder entnehmen
Sie die Schraube mit einer Pinzette.
3.
Nachdem die Schraube entfernt ist, müssen Sie das Stativbein auf eine
horizontale Position anheben, und können dann den Verriegelungs-
schieber in Richtung des Stativsockels verschieben und entnehmen.
4.
Ziehen Sie den Verriege-
lungsknopf heraus.
5.
Entfernen Sie eventuelle Verschmutzungen mit Druckluft und
einer weichen Bürste.
WARNUNG! Tragen Sie bei Verwendung von Druckluft
!
eine geeignete Schutzbrille, um Verletzungen zu vermeiden.
6.
Hebeln Sie die Scharnierverriegelung mit der flachen Seite eines
Schraubendrehers mittig auf und ab. Dadurch wird Schmutz
gelöst, der sich am Boden des Mechanismus festgesetzt hat.
7.
Nach erfolgter Reinigung, kann die Verriegelung in umgekehrter
Reihenfolge der Schritte 2 – 4 wieder zusammengesetzt werden.
Achtung! Zum Auswechseln der M4-Feststellschraube
!
müssen Sie diese zunächst gegen den Uhrzeigersinn
drehen, bis Sie ein Klicken hören. Ziehen Sie sie dann
im Uhrzeigersinn fest. Dadurch wird verhindert, dass
die Schraube das Gewinde beschädigt.
Wartung
17
