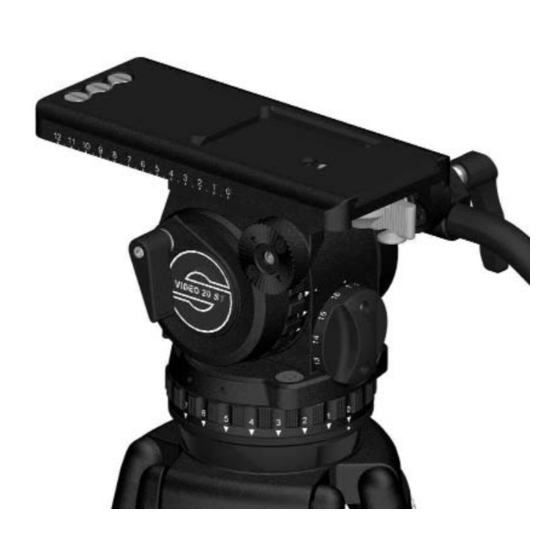

Video 20 S1 Benutzerinformation Sicherheitshinweise / Grundlegende Hinweise Á Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden. Á Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden.
Manual Video 20 S1 Bedienelemente Kameraplatte Verriegelungshebel der Touch & Go Klemmung Vertikalbremse Sperrknopf des Touch & Go Systems Selbstleuchtende Libelle Drehknopf für die Einstellung des Gewichtsausgleichs Steuerring der horizontalen Rosette für linken Dämpfung Schwenkarm Klemmschale Abb. 1 - 14 -...
Seite 20
Video 20 S1 Benutzerinformation Ersatz- Kameraschrauben Payload Stufenregler Steuerring der vertikalen Dämpfung Rosette für rechten Schwenkarm Horizontalbremse Batteriefach für selbst- Verriegelungshebel leuchtende Libelle für Kamera- verschiebeplatte Abb. 2 - 15 -...
Video 20 S1 Benutzerinformation Betrieb 3.1 Bestimmungsgemäße Verwendung Der Fluidkopf wurde für Schwenk- und Neigebewegungen von Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezi- fiziert. 3.2 Schwenkarmverstellung Lösen Sie den Klemmhebel des Schwenkarms und brin- gen Sie den Schwenkarm in die gewünschte Position.
Beleuchtung aktiviert. Die Libelle leuchtet ca. 20 Sekunden. 3.4 Entnehmen und Einsetzen der Kameraplatte Der Video 20 S1 ist mit einem Touch & Go Kamera- Schnellverschluß ausgestattet. Á Schließen Sie Horizontal- und Vertikalbremse. Á Fassen Sie die Kamera(platte) mit der einen Hand.
Seite 23
Video 20 S1 Benutzerinformation Á Eine 3/8” Schraube und eine 1/4” Schraube sind in der Kamerplatte als Standard-Befestigung vorgesehen. Á Falls Sie Ihre Kamera entweder mit zwei 3/8” Schrauben oder mit einer 1/4” Schraube und einem Pin befestigen wollen, haben Sie die Möglichkeit, die in den Parkpositionen (siehe Abb.
Á Klemmen Sie die Balanceplatte, indem Sie den roten Klemmhebel nach rechts oben ziehen. Á Der Fluidkopf Video 20 S1 verfügt über einen 16-stufi- gen Gewichtsausgleich und einen Payload Range Umschalter an der Vorderseite des Kopfes mit den zwei Stellungen HIgh und LOw. Wählen Sie die Stufe, die Ihre Kamera am besten balanciert.
Position der Stativadapterplatte oder verwenden Sie ggf. die als Zubehör erhältliche C.O.G. Platte (# 1063). 3.6 Einstellen der Dämpfung Der Video 20 S1 verfügt horizontal und vertikal über je sie- ben Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die Fluiddämpfung ein- oder ausgeschaltet.
3.9 Transportstellung von Dämpfung, Gewichtsaus- gleich und Bremsen Um die Leichtgängigkeit der Steuerrringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steuerringe von Stellung “0” bis zur maximalen Dämpfungsstufe durch- geschalten werden.
Benutzerinformation Video 20 S1 Technische Daten Traglastbereich gesamt: 2 kg bis 25 kg Boost Button: LO 2 kg to 15 kg 12 kg to 25 kg Anzahl der Stufen des Gewichtsausgleichs: Verschiebeweg der 120 mm Kameraplatte: Dämpfungsstufen: je 7 horizontal, vertikal und 0 Neigebereich: +90°/-70°...
Weiteres Zubehör finden Sie in unserem Katalog oder auf unserer Internetseite www.sachtler.com. Inspektion & Pflege Sachtler Fluidköpfe sollten gelegentlich mit fusselfreien Tüchern abgewischt werden, um Staubablagerung zu entfernen. Bei stärkerer Verschmutzung können Schmutzablagerungen mit einer weichen Bürste und mildem Reinigungsmittel entfernt werden.
Seite 29
Benutzerinformation Video 20 S1 - 24 -...
