ICA-16IO-G20-IO-P16
Produktbeschreibung
2.3 LED-Anzeigen

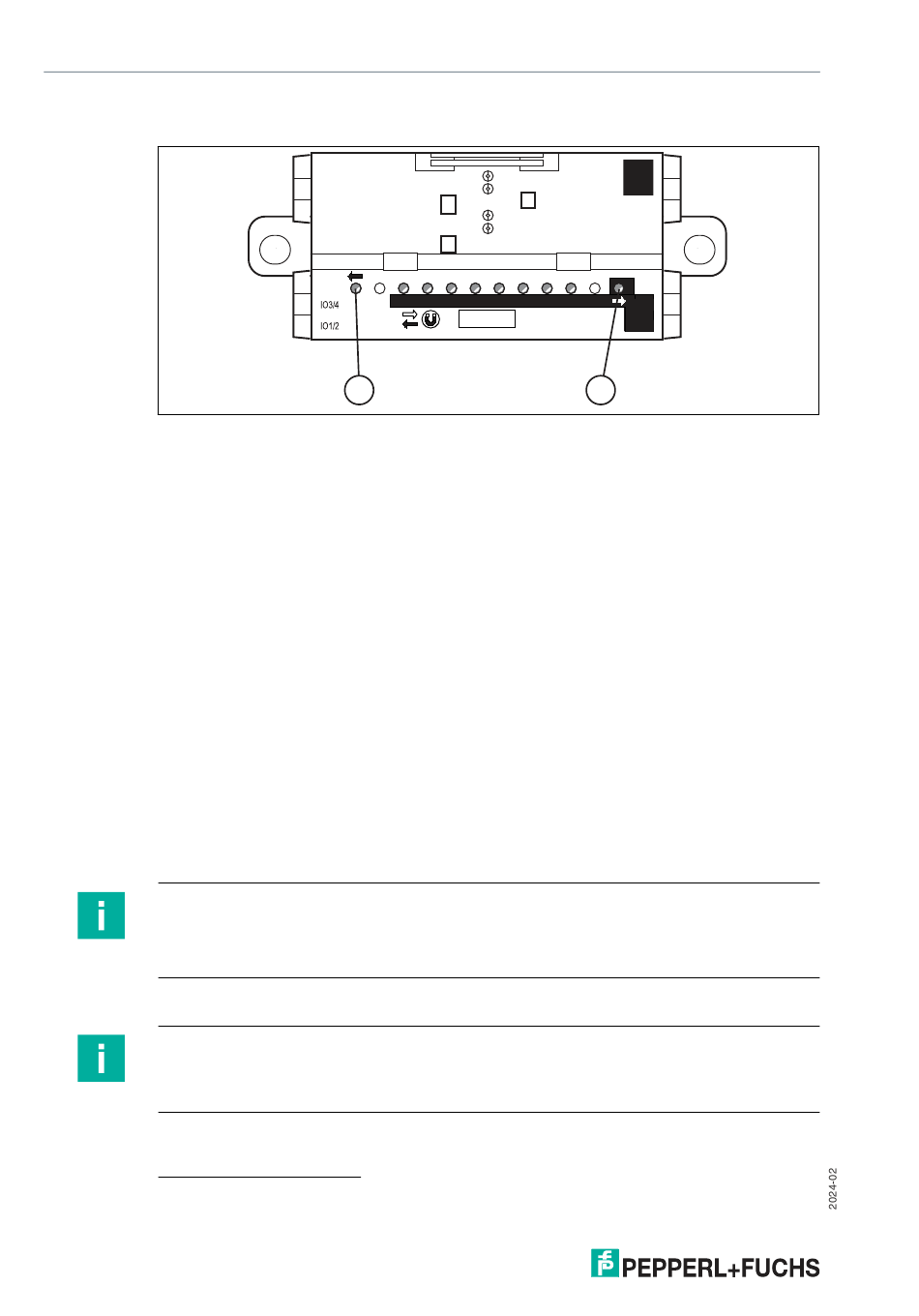

Abbildung 2.2
1
LED "Pfeil links"
2
LED "Pfeil rechts"
Anzeige-Modus
Für die LED-Anzeige können Sie folgende Modi auswählen:
Modus 1: Automatikmodus
• Abwechselnde Anzeige der Bank IO1/2 ... IO7/8 und der Bank IO9/10 ... IO15/16
• Anzeigedauer 5 s
Modus 2: Display-Konfiguration über IO-Link-Befehl
• Kontinuierliche Anzeige der Bank IO1/2 ... IO7/8
•
• Kontinuierliche Anzeige der Bank IO9/10 ... IO15/16
•
• Abwechselnde Anzeige der Bank IO1/2 ... IO7/8 und der Bank IO9/10 ... IO15/16
Modus 3: Manuelle Portauswahl über Hall-Sensor
• Kontinuierliche Anzeige der Bank IO1/2 ... IO7/8
•
• Kontinuierliche Anzeige der Bank IO9/10 ... IO15/16
•
Hinweis!
Der Anzeigemodus stellt sich nach einer Stunde automatisch zurück auf Modus 1.
Im Falle einer roten LED durch Eingangs- oder Ausgangsüberlastung auf nur einer Bank wird
die betroffene Bank kontinuierlich angezeigt.
Hinweis!
Die LEDs an den Ein- und Ausgängen zeigen den physikalischen Zustand des jeweiligen
Kanals an. Den inventierbaren logischen Zustand eines Kanals finden Sie in den
Prozessdaten.
1. Default
8
IO7/8
IO5/6
IO-Link
1
9
1
LED-Anzeigen
1
1
, konfigurierbar über IO-Link
LED "Pfeil links" blinkt
LED "Pfeil rechts" blinkt
LED "Pfeil links" blinkt
LED "Pfeil rechts" blinkt
2 3 4 5 6 7 8
10 11 12 13 14 15 16
2
IO9/10
IO11/12
IO13/14
IO15/16
