ICA-16IO-G20-IO-P16
Produktbeschreibung
2.4 Schnittstellen und Anschlüsse
Anschlüsse Ein-/Ausgänge
Die Sensoren und Aktoren werden über Kabel mit M8-Rundsteckern am Modul angeschlos-
sen:
• Anschluss: Buchse, vierpolig

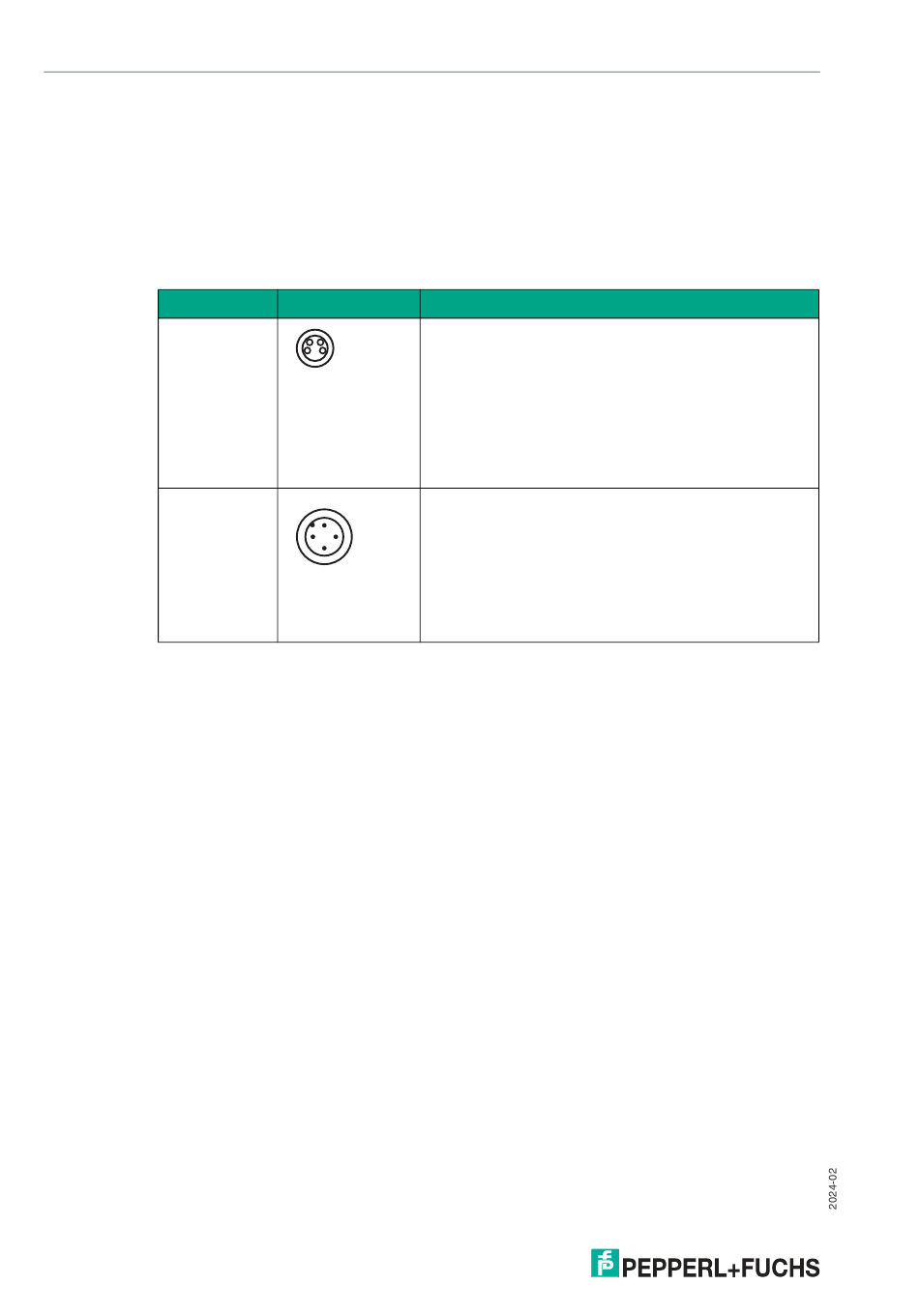

Steckerbelegung
Anschluss für Steckverbinder
Ein-/Ausgänge
IO-Link
10
Steckertyp/Steckerbelegung
Eingang: LF004-GS1-A gemäß
4 2
IEC/EN 61076-2-104
3 1
M8, 4-polig, Buchse, Überwurfmutter, A-kodiert
Passender Gegenstecker: LM004-Gx1-A oder ähnlich
1: V+ Sensorversorgung
2: IO2, IO4, IO6, IO8, IO10, IO12, IO14, IO16
3: V- Sensorversorgung
4: IO1, IO3, IO5, IO7, IO9, IO11, IO13, IO15
IO-Link: Style LM
1
gem. EN 61076-2-101
M12, 4-polig, Stecker, Schraubverriegelung, A-kodiert
2 4
Passender Gegenstecker: Style LF oder ähnlich
3
1: L+
2: n.c.
3: L-
4: Q/C
