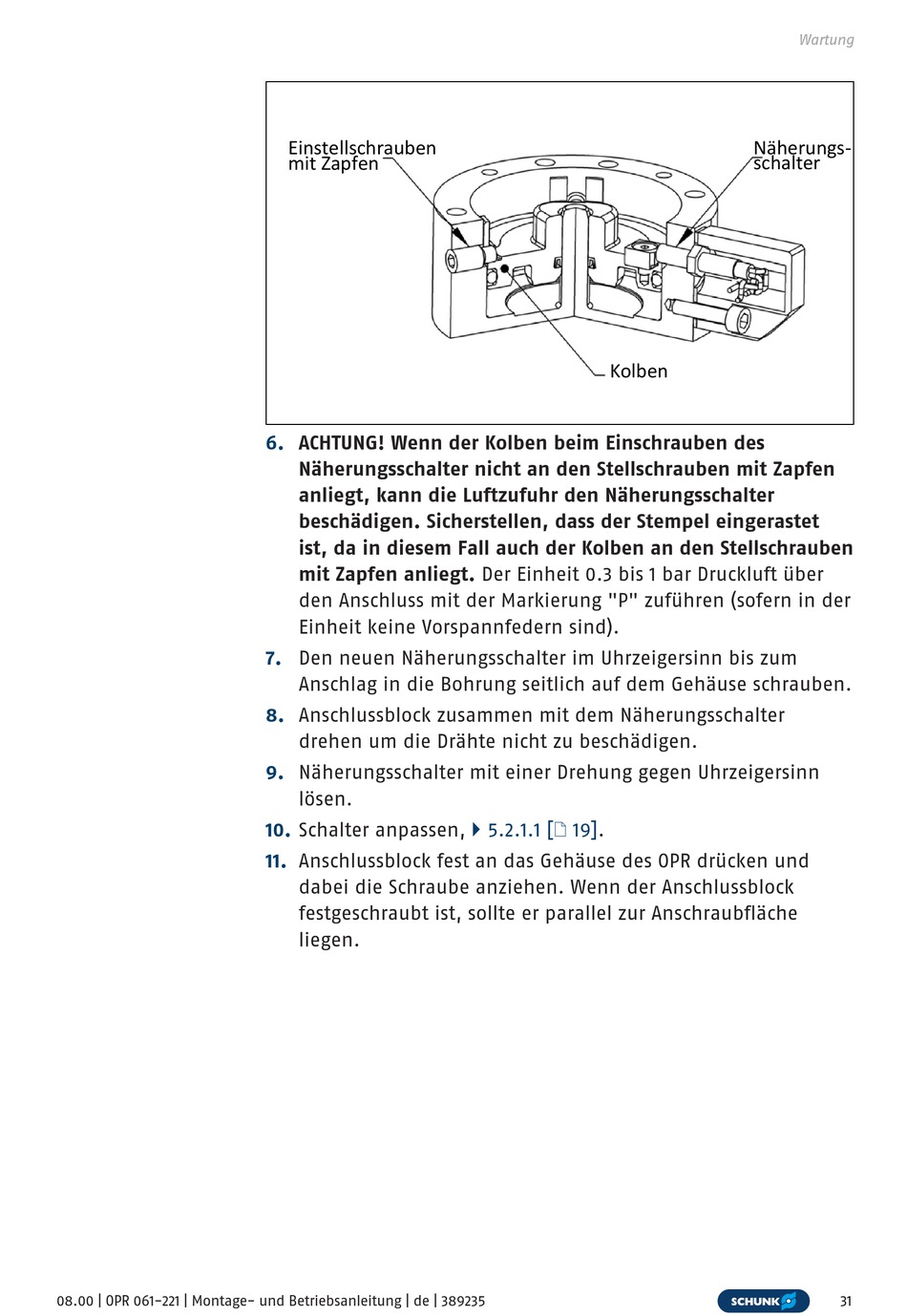

Einstellschrauben
mit Zapfen
6.
ACHTUNG! Wenn der Kolben beim Einschrauben des
Näherungsschalter nicht an den Stellschrauben mit Zapfen
anliegt, kann die Luftzufuhr den Näherungsschalter
beschädigen. Sicherstellen, dass der Stempel eingerastet
ist, da in diesem Fall auch der Kolben an den Stellschrauben
mit Zapfen anliegt. Der Einheit 0.3 bis 1 bar Druckluft über
den Anschluss mit der Markierung "P" zuführen (sofern in der
Einheit keine Vorspannfedern sind).
7.
Den neuen Näherungsschalter im Uhrzeigersinn bis zum
Anschlag in die Bohrung seitlich auf dem Gehäuse schrauben.
8.
Anschlussblock zusammen mit dem Näherungsschalter
drehen um die Drähte nicht zu beschädigen.
9.
Näherungsschalter mit einer Drehung gegen Uhrzeigersinn
lösen.
10.
Schalter anpassen,
11.
Anschlussblock fest an das Gehäuse des OPR drücken und
dabei die Schraube anziehen. Wenn der Anschlussblock
festgeschraubt ist, sollte er parallel zur Anschraubfläche
liegen.
Kolben
} 5.2.1.1
[/ 19].
Wartung
Näherungs-
schalter
