6 Inbetriebnahme

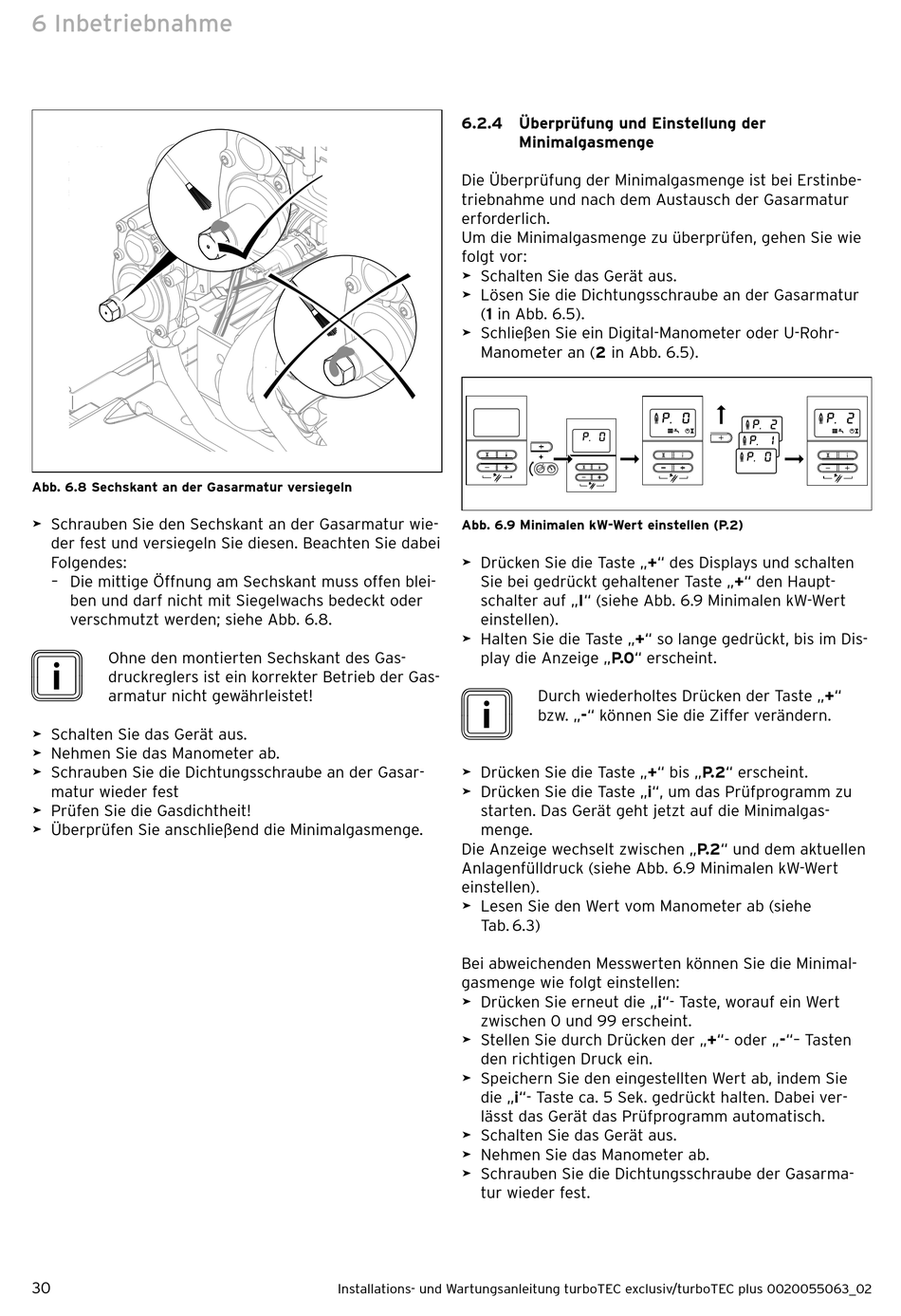

Abb. 6.8 Sechskant an der Gasarmatur versiegeln
> Schrauben Sie den Sechskant an der Gasarmatur wie-
der fest und versiegeln Sie diesen. Beachten Sie dabei
Folgendes:
– Die mittige Öffnung am Sechskant muss offen blei-
ben und darf nicht mit Siegelwachs bedeckt oder
verschmutzt werden; siehe Abb. 6.8.
i
Ohne den montierten Sechskant des Gas-
druckreglers ist ein korrekter Betrieb der Gas-
armatur nicht gewährleistet!
> Schalten Sie das Gerät aus.
> Nehmen Sie das Manometer ab.
> Schrauben Sie die Dichtungsschraube an der Gasar-
matur wieder fest
> Prüfen Sie die Gasdichtheit!
> Überprüfen Sie anschließend die Minimalgasmenge.
30
6.2.4 Überprüfung und Einstellung der
Die Überprüfung der Minimalgasmenge ist bei Erstinbe-
triebnahme und nach dem Austausch der Gasarmatur
erforderlich.
Um die Minimalgasmenge zu überprüfen, gehen Sie wie
folgt vor:
> Schalten Sie das Gerät aus.
> Lösen Sie die Dichtungsschraube an der Gasarmatur
(1 in Abb. 6.5).
> Schließen Sie ein Digital-Manometer oder U-Rohr-
Manometer an (2 in Abb. 6.5).
Abb. 6.9 Minimalen kW-Wert einstellen (P.2)
> Drücken Sie die Taste „+" des Displays und schalten
Sie bei gedrückt gehaltener Taste „+" den Haupt-
schalter auf „I" (siehe Abb. 6.9 Minimalen kW-Wert
einstellen).
> Halten Sie die Taste „+" so lange gedrückt, bis im Dis-
play die Anzeige „P.0" erscheint.
i
> Drücken Sie die Taste „+" bis „P.2" erscheint.
> Drücken Sie die Taste „i", um das Prüfprogramm zu
starten. Das Gerät geht jetzt auf die Minimalgas-
menge.
Die Anzeige wechselt zwischen „P.2" und dem aktuellen
Anlagenfülldruck (siehe Abb. 6.9 Minimalen kW-Wert
einstellen).
> Lesen Sie den Wert vom Manometer ab (siehe
Tab. 6.3)
Bei abweichenden Messwerten können Sie die Minimal-
gasmenge wie folgt einstellen:
> Drücken Sie erneut die „i"- Taste, worauf ein Wert
zwischen 0 und 99 erscheint.
> Stellen Sie durch Drücken der „+"- oder „-"– Tasten
den richtigen Druck ein.
> Speichern Sie den eingestellten Wert ab, indem Sie
die „i"- Taste ca. 5 Sek. gedrückt halten. Dabei ver-
lässt das Gerät das Prüfprogramm automatisch.
> Schalten Sie das Gerät aus.
> Nehmen Sie das Manometer ab.
> Schrauben Sie die Dichtungsschraube der Gasarma-
tur wieder fest.
Installations- und Wartungsanleitung turboTEC exclusiv/turboTEC plus 0020055063_02
Minimalgasmenge
+
bar
Durch wiederholtes Drücken der Taste „+"
bzw. „-" können Sie die Ziffer verändern.
