Der Tracker kann im Steuermodus mit einem Controller gesteuert oder im selbständigen Modus (Stand-
alone) ohne Controller betrieben werden.

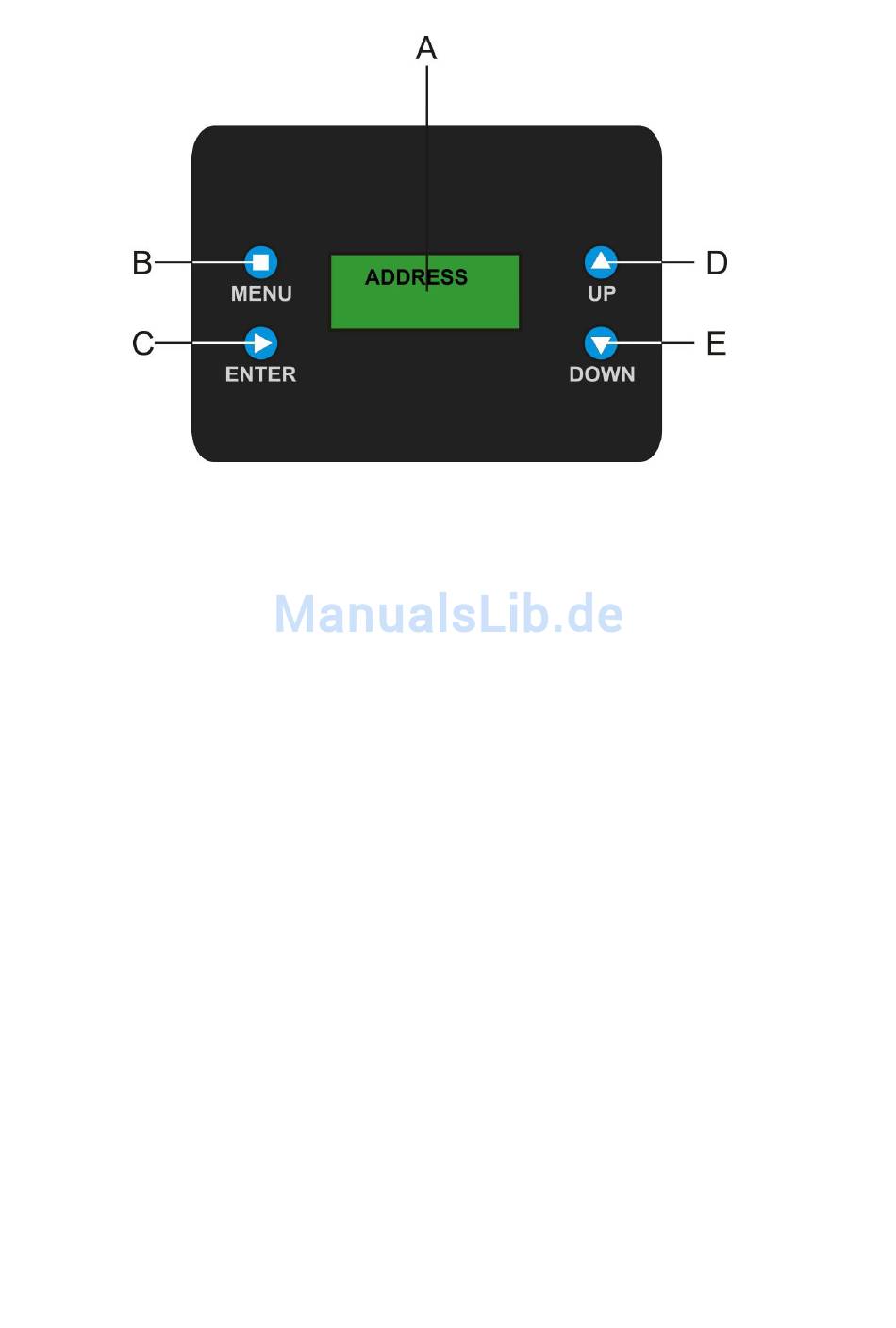

Bedienfeld
A. LCD-Display
B. MENU-Taste
C. ENTER-Taste
Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind
mit einem Controller verbunden.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Tracker vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 44 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Tracker verwenden.
Daher sollte die DMX-Adresse des ersten Tracker 1(001) sein. Die DMX-Adresse des zweiten Tracker sollte
1+44=45 (045) und die DMX-Adresse des dritten Tracker sollte 45+44=89 (089) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann.
Wenn zwei oder mehreren Trackern ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung.
Steuerung:
Nachdem Sie allen Scheinwerfern eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult steuern.
Hinweis: Beim Einschalten erkennt der Tracker automatisch, ob er DMX-512-Daten empfängt. Die „LED"
des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
D. Up-Taste
E. Down-Taste
11
Abb. 6
