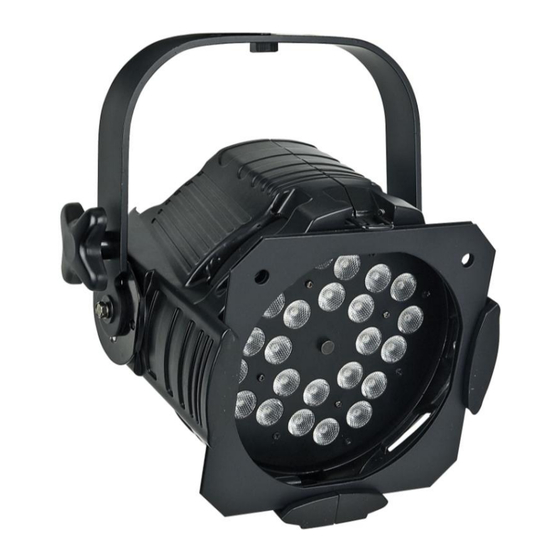

Inhaltszusammenfassung für SHOWTEC Studiobeam Tour Q4

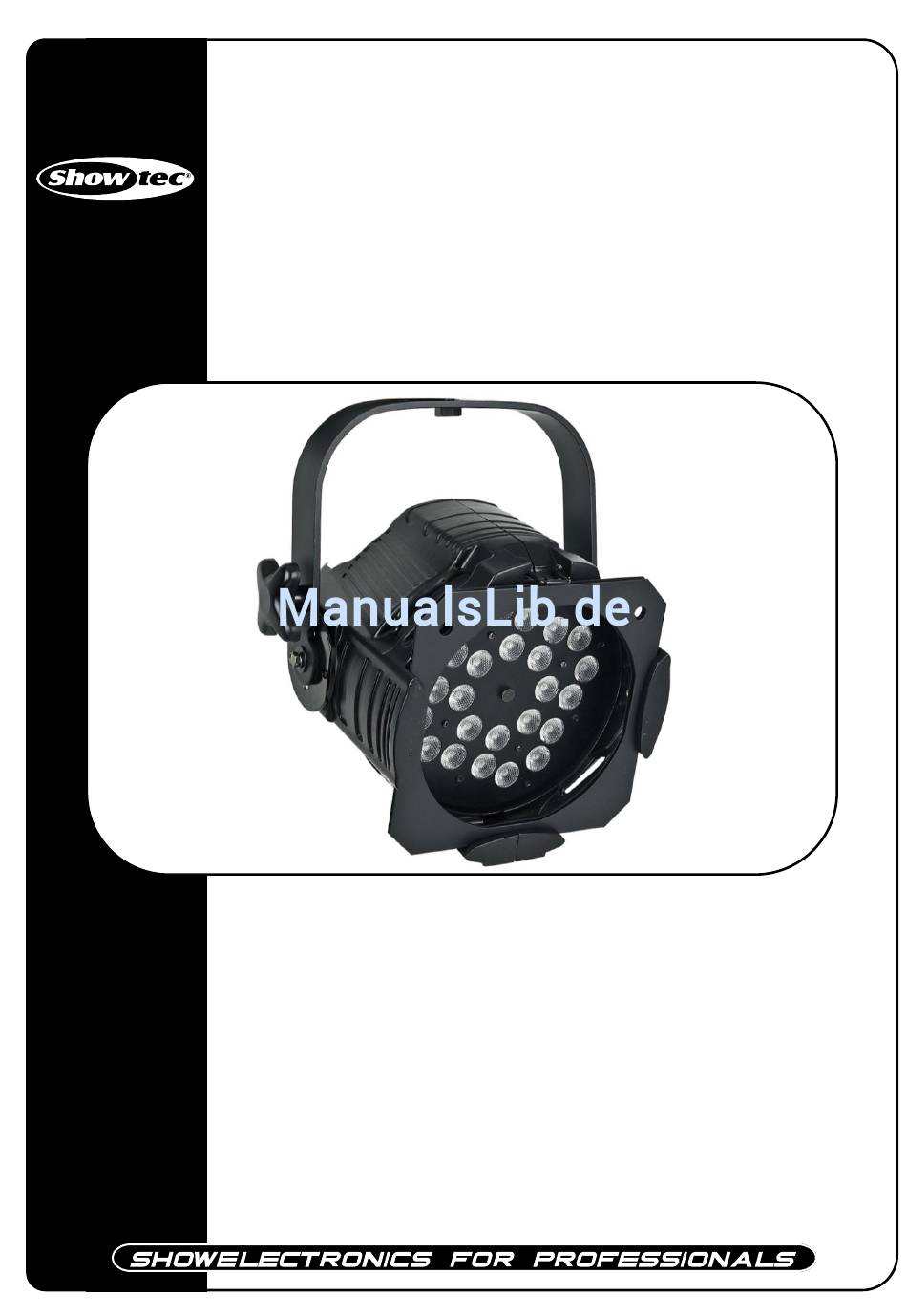

- Seite 1 Studiobeam Tour Q4 4-in-1 LED ORDERCODE 42485 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Scheinwerfer Studiobeam Tour Q4 LED von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Steuerungsmodi ................................7 Ein Showtec Studiobeam Tour Q4 LED (manuelle Steuerung) ................ 8 Ein Showtec Studiobeam Tour Q4 LED (voreingestellte Programme, Makrofarben) ........8 Ein Showtec Studiobeam Tour Q4 LED (musikgetaktet) ................... 8 Mehrere Studiobeams Tour Q4 LED (Master/Slave-Steuerung)............... 8 Mehrere Showtec Studiobeam Tour Q4 LEDs (DMX-Steuerung) .............. -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Studiobeam Tour Q4 LED Short mit 1,4 m PowerCon-Kabel • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Studiobeam Tour Q4 LED mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Studiobeam Tour Q4 LED darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Rückgabe
Halterungen als Standfuß installiert werden. Es wird empfohlen den Studiobeam Tour Q4 LED mit einer Klemme oder einer Halterung, je nach Ihren Anforderungen, anzubringen. Der Studiobeam Tour Q4 LED kann auf dem Boden einer flachen Bühne positioniert oder mit einer Klemme an einem Traversenrahmen befestigt werden. -
Seite 8: Reklamationen
Vertrags, aus dem diese Verpflichtungen resultieren. Beschreibung des Geräts Leistungsmerkmale Der Studiobeam Tour Q4 LED ist ein PAR-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. • Nie wieder Lampen austauschen! • Stromversorgung: 100-240V Mehrfachspannung • Q4-Technologie •... -
Seite 9: Übersicht
Netzspannung von 230V angeschlossen werden und umgekehrt. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Steuerungsmodi FUNKTIONEN: Der Studiobeam Tour Q4 LED verfügt über 6 unterschiedliche Modi: • Manuelle Steuerung • Voreingestellte Programme • Makrofarben • Musikgetaktet • Master/Slave... -
Seite 10: Ein Showtec Studiobeam Tour Q4 Led (Manuelle Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Der Studiobeam Tour Q4 LED funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist. Wenn das Gerät auf... -
Seite 11: Dmx-Set-Up Für Mehrere Led Studiobeams
Verbinden Sie die Geräte so wie in (Abb. 5) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. -
Seite 12: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 13: Bedienfeld
Der Studiobeam Tour Q4 LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbständigen Modus ohne Controller betrieben werden. Bedienfeld Abb. 6 A. LCD-Display C. Up-Taste B. MODE-Taste D. Down-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. -
Seite 14: Menü-Übersicht
Falls das der Fall ist, blinkt die DMX-LED auf dem LCD-Display. Das Gerät muss mit einem 3/5-Pin-DMX-Kabel an einen eingeschalteten DMX-Controller angeschlossen sein, um ein DMX-Signal zu empfangen. Der Studiobeam Tour Q4 LED kann als 4- oder 6-kanaliges DMX-Gerät betrieben werden Slave Master 1. -
Seite 15: Kanliger Dmx-Modus
1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie die voreingestellten Programme des Studiobeam Tour Q4 LED einstellen. 3) Es gibt 9 verschiedene voreingestellte Programme. Ändern Sie die Programme mit den Up/Down-Tasten von 8. -
Seite 16: Musikgetaktet
1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den musikgetakteten Modus des Studiobeam Tour Q4 LED einstellen. Wenn Sie Musik abspielen, reagiert der Studiobeam Tour Q4 LED auf ihren Rhythmus. -
Seite 17: Wartung
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Showtec Studiobeam Tour Q4 LED ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 18: Fehlersuche
Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. Die LEDs. Geben Sie den Showtec Studiobeam Tour Q4 LED an Ihren Showtec-Händler zurück. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 14 für nähere Informationen zum Auswechseln der Sicherung. - Seite 19 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • ·Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 20: Technische Daten
Technische Daten Modell: Showtec Studiobeam Tour Q4 LED Stromversorgung: 100-240V Mehrfachspannung Q4-Technologie PowerCon Ein- und Ausgang von Neutrik 3-poliges XLR-Datenkabel von Neutrik Spitzenleistung 100 Watt Kontinuierliche Leistung 100 Watt LEDs: 18x 4-in-1 LED 5W (RGBW) Steuerung: Manuell, Auto, Musik, Master/Slave, DMX-512...
