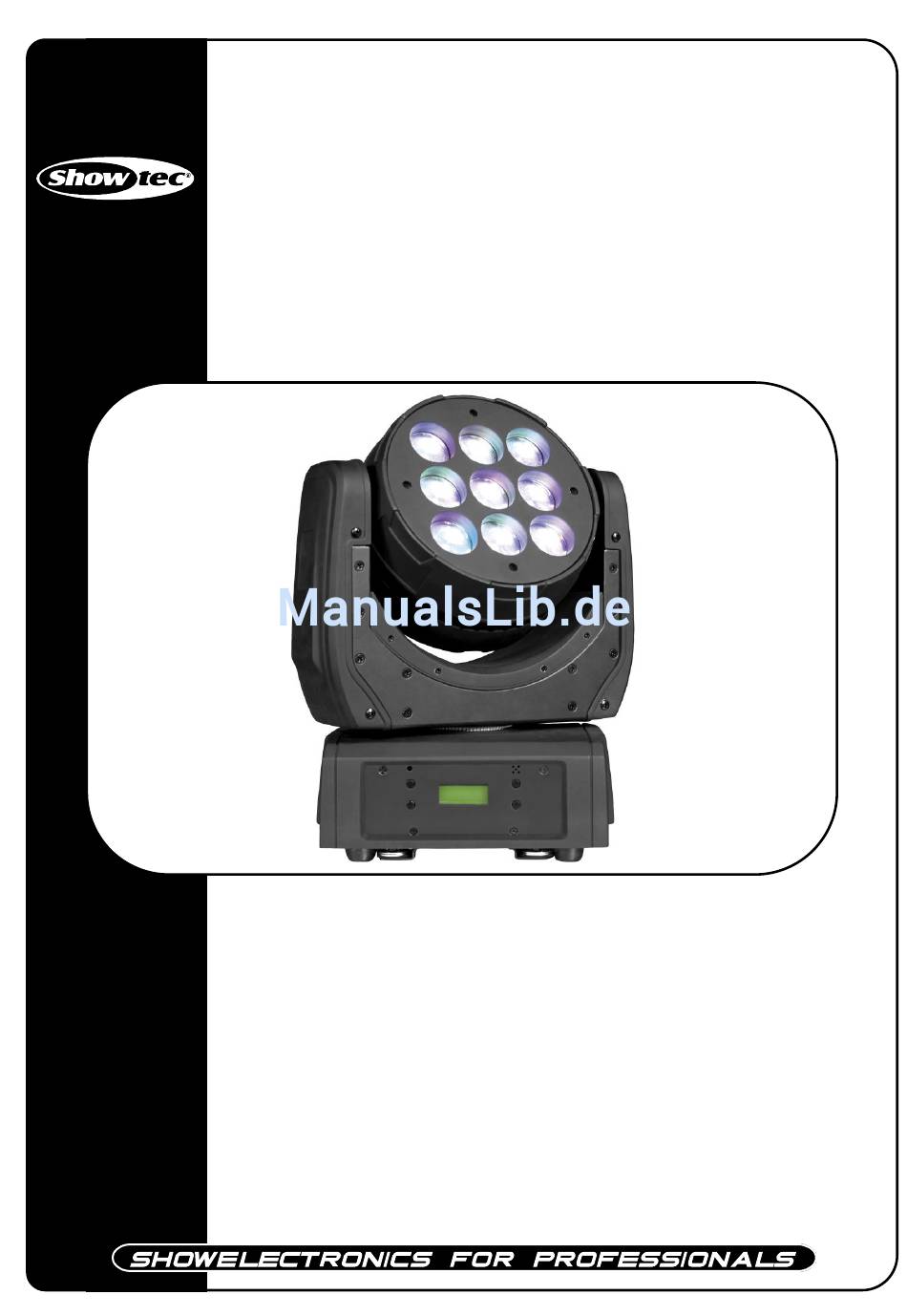

- Seite 1 Tracker Q4 ORDERCODE 41388 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Tracker von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Tracker Anleitung Zoom Q4™ Warnung ............................................2 Sicherheitshinweise ......................................... 2 Bestimmungsgemäßer Gebrauch ..................................4 Montage........................................... 4 Rückgabe ..........................................5 Reklamationen ........................................5 Beschreibung des Geräts ......................................6 Übersicht ........................................... 6 Rückseite ..........................................7 Installation............................................7 Setup und Betrieb ......................................... 7 Steuerungsmodi ........................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Tracker LED mit 1,5-m-Powercon-Kabel • 2 Halterung zum Anbringen an einen Traversenrahmen • Sicherheitskabel • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt t = 45°C und darf auf keinen Fall überschritten werden. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 8: Beschreibung Des Geräts

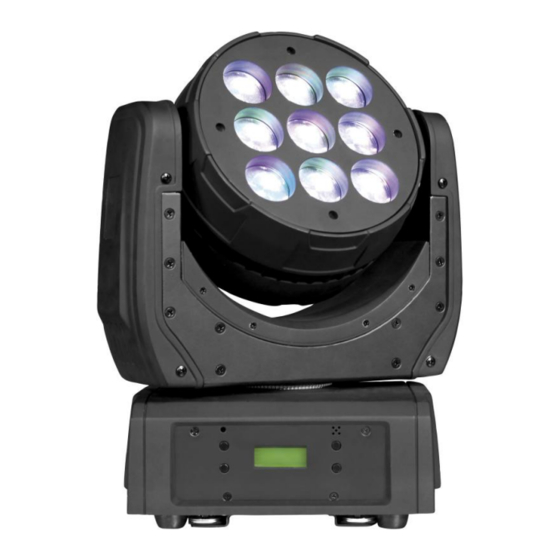

Beschreibung des Geräts Leistungsmerkmale Der Tracker von Showtec ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. • Strahlenprojektion, RGBW-Pixel und superschnelle Bewegungen in einem Gerät • Das klar definierte optische System und die RGBW-LEDs kreieren starke Strahlen mit lebendigen Farben. -
Seite 9: Rückseite
Rückseite Abb. 2 9 10 3) Powercon-Stromausgang 4) Powercon-Stromeingang 5) Sicherung T3,15A 250V 6) EIN/AUS 7) 3-poliger DMX-Eingang (IN) 8) 5-poliger DMX-Eingang (IN) 9) 5-poliger DMX-Ausgang (OUT) 10)-3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
Steuerungsmodi Es gibt 5 Modi: • Voreingestellte Programme • Autorun • Musiktaktung • Master/Slave • DMX512: Person1 (9CH) Person2 (15CH) Person3 (20CH) Person4 (7CH) Person5 (35CH) Person6 (44CH) Tracker (voreingestellte Programme + Auto-Modus) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Tracker (Dmx-Steuerung)
Mehrere Tracker (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Tracker und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 12: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 13: Bedienfeld
Der Tracker kann im Steuermodus mit einem Controller gesteuert oder im selbständigen Modus (Stand- alone) ohne Controller betrieben werden. Bedienfeld Abb. 6 A. LCD-Display D. Up-Taste B. MENU-Taste E. Down-Taste C. ENTER-Taste Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. -
Seite 14: Menü-Übersicht
Menü-Übersicht... - Seite 15 Sobald Sie einen Schritt (Step) erstellt haben, können Sie auf die Menüpunkte 4.2.2 - 4.2.11 (Pan - Use) zugreifen...
-
Seite 18: Hauptmenü-Optionen
Hauptmenü-Optionen Verwenden Sie die MODE-Taste, um durch die 6 Optionen des Menüs zu scrollen: 1. Adress-Menü DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MENU-Taste, bis das Display Adress-Menü 2) Drücken Sie Enter, um ein Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 19: Einstellungs-Menü (Settings)
3. Einstellungs-Menü (Settings) -
Seite 20: Perform
3.1 Perform... -
Seite 21: Range
1) Drücken Sie die MENU-Taste, bis das Display Settings anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, bis das Display Perform anzeigt. 3) Verwenden Sie die Up/Down-Tasten, um durch das Menü zu scrollen: Fans, PT Speed, Pan Invert, Tilt Invert, Blackout, Dimmer, Curv, Dim Invert, Color, DMX Error, DMX Reset, Display On, Key Lock, Homepage. -
Seite 22: Default
1) Drücken Sie die MENU-Taste, bis das Display Settings anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, bis das Display Range anzeigt. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um durch die Menüpunkte zu scrollen: P.Start, P.End, T.Start, T.End. 4) Drücken Sie Enter, um ein Menü... -
Seite 23: Slave-Modus
Voreingestellte Programme (Auto_1 + Auto_2) Das Gerät lässt seine voreingestellten Stand-alone-Programme laufen. Musikgetaktete Programme (Sound_1 + Sound_2) Das Gerät lässt seine musikgetakteten Programme laufen. Benutzerdefinierter Modus (Custom) Um ein benutzerdefiniertes Programm laufen lassen zu können, müssen erst bestimmte Werte eingegeben werden. Weitere Informationen, siehe Menü... -
Seite 24: Send
Hinweis Wenn die erstellten Schritte wiederholt ausgeführt werden sollen, muss der letzte Schritt den Wert 0 erhalten. Wenn Sie z. B. 3 Schritte verwenden, sollte die Einstellung so aussehen: Schritt 1 Time = 4 Use = Yes Schritt 2 Time = 5 Use = Yes Schritt 3 Time = 0... -
Seite 25: Service-Menü
6. Service-Menü 6.1 Motorkalibrierung 1) Drücken Sie die MENU-Taste, bis das Display Service anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um zum Menüpunkt Calib M zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: Pan, Tilt. -
Seite 26: Zugriffsmodus (Access)
1) Drücken Sie die MENU-Taste, bis das Display Service anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um zum Menüpunkt Calib C zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: 4) Es gibt 11 vorprogrammierte Weißtöne: 3200K, 3400K, 4200K, 4900K, 5600K, 5900K, 6500K, 7200K, 8000K, 8500K, 10000K und einen speziellen RGB to W Verlauf. -
Seite 27: Versionsinformation (Info)
6.4 Versionsinformation (Info) 1) Drücken Sie die MENU-Taste, bis das Display Service anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Info zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Version zu gelangen. 4) Drücken Sie nun Enter, damit die Versionsnummer Ihres Tracker Q4 angezeigt wird. -
Seite 28: Dmx-Kanäle
DMX-Kanäle 9 Kanäle (Person 1) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 29: Kanäle (Person 2)
15 Kanäle (Person 2) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 30 Kanal11 – Pixeleffekte + Programme (0=AUS) (Farbe(n) + Dimmer müssen geöffnet sein Alle Pixel statisch 10-19 Pixel 1+2+3 statisch 20-29 Pixel 4+5+6 statisch 30-39 Pixel 7+8+9 statisch 40-49 Pixel 1+4+7 statisch 50-59 Pixel 2+5+8 statisch 60-69 Pixel 3+6+9 statisch 70-79 Pixel 1+5+9 statisch 80-89 Pixel 3+5+7 statisch...
-
Seite 31: Kanäle (Person 3)
20 Kanäle (Person 3) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 32 206-210 Weiß: 3400K 211-215 Weiß: 4200K 216-220 Weiß: 4900K 221-225 Weiß: 5600K 226-230 Weiß: 5900K 231-235 Weiß: 6500K 236-240 Weiß: 7200K 241-245 Weiß: 8000K 246-250 Weiß: 8500K 251-255 Weiß: 10000K Kanal 15 – Pixeleffekte + Programme (0=AUS) (Farbe(n) + Dimmer müssen geöffnet sein Alle Pixel statisch 10-19 Pixel 1+2+3 statisch...
- Seite 33 Kanal 19 – Shutter / Stroboskop (Dimmer muss geöffnet sein Offen 10-255 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) Kanal 20 - Steuerung 0-19 Keine Funktion 20-39 Blackout während Pan/Tilt-Bewegung 40-59 Kein Blackout während Pan/Tilt-Bewegung 60-79 Ventilator (Auto) wird nach 5 Sekunden aktiviert. 80-99 Ventilator (langsam) wird nach 5 Sekunden aktiviert.
-
Seite 34: Kanäle (Person 4)
7 Kanäle (Person 4) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. -
Seite 35: Kanäle (Person 5)
35 Kanäle (Person 5) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 36 Kanal 12 – Rot 2 (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 13 – Grün 2 (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 14 – Blau 2 (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 –...
- Seite 37 Kanal 29 – Blau 7 (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 30 – Rot 8 (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 31 – Grün 8 (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 –...
-
Seite 38: Kanäle (Person 6)
44 Kanäle (Person 6) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 39 Kanal 12 – Weiß 1 (Dimmer muss geöffnet sein 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 13 – Rot 2 (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 14 – Grün 2 (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 –...
- Seite 40 Kanal 29 – Rot 6 (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 30 – Grün 6 (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 31 – Blau 6 (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 –...
-
Seite 41: Kanal-/Fixture-Einstellungen (Person 1-Person 6)
Kanal-/Fixture-Einstellungen (Person 1-Person 6) Person 1 Person 2 Person 3... - Seite 42 Person 4 Person 5...
-
Seite 43: Strahlungswinkel, Lichtintensität Und Beleuchtungsstärke
Person 6 Strahlungswinkel, Lichtintensität und Beleuchtungsstärke Lichtintensitätsverteilung Beleuchtungsstärke + Entfernung... -
Seite 44: Wartung
4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Tracker von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. - Seite 45 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet und die Kabel Geräte sind völlig angeschlossen sind. Falls das Problem tot. weiter besteht, wenden Sie sich an Ihren Fachhändler zur Wartung des Geräts . Die Geräte Der Controller ist nicht •...
-
Seite 46: Technische Daten
Technische Daten Modell: Showtec Tracker Leistungsaufnahme: 100-240V-50Hz (CE) Leistung 230W max. @FO Sicherung T3,15A / 250V Abmessungen: 282 x 190 x 400 mm (LxBxH) Gewicht: 5,8 kg Bedienung und Programmierung Ausgangspole (OUT): Pol 1 Erde, Pol 2 (-), Pol 3 (+) Setup und Adresszuweisung: LED-Bedienfeld DMX-Kanäle...
