- Seite 1 HANDBUCH DEUTSCH Par 64 Short Q4-18 Bestellnummer: 42468 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – the Netherlands...
-
Seite 2: Inhaltsverzeichnis
Par 64 Short Q4-18 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Par 64 Short Q4-18 mit Netzkabel (1,5 m) ● Filterrahmen ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Par 64 Short Q4-18 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter dem Projektor gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der LED Par 64 Short Q4-18 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 7: Rückgabe
Par 64 Short Q4-18 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts

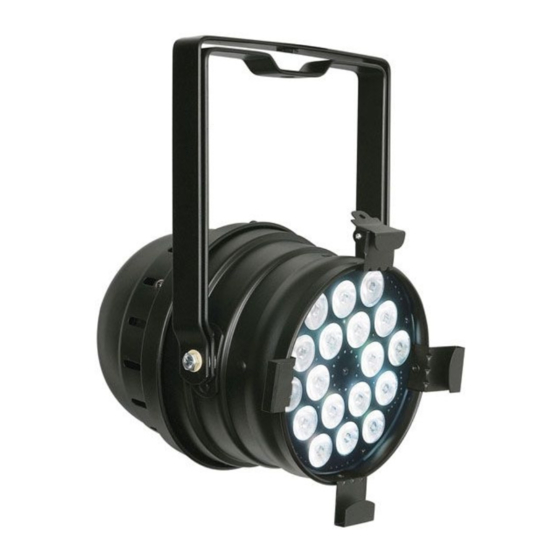

Par 64 Short Q4-18 Beschreibung des Produkts Funktionen Der Par 64 Short Q4-18 ist ein LED-Parabolscheinwerfer mit hoher Leistung und hervorragenden Effekten. ● Netzspannung: 100–240 V AC ● Spitzenleistung: 245 W ● Leistungsaufnahme: 120 W ● Lichtquelle: 18 x 4-in-1 LED ●... -
Seite 9: Rückseite
3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Par 64 Short Q4-18. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 10: Steuerungsmodi
Par 64 Short Q4-18 Steuerungsmodi Es gibt 5 Modi: ● Voreingestellte Programme ● Auto ● Musiktaktung ● Master/Slave ● DMX-512 (4, 5 oder 8 Kanäle) Ein Par (Auto und Voreingestellte Programme) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Pars (Dmx-Steuerung)
Par 64 Short Q4-18 Mehrere Pars (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 12: Verbinden Der Geräte
Par 64 Short Q4-18 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Par 64 Short Q4-18 Der Par 64 Short Q4-18 kann im Kontrollmodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Par 64 Short Q4-18 Menü-Übersicht Bestellnummer: 42468... -
Seite 15: Hauptmenü-Optionen
Par 64 Short Q4-18 Hauptmenü-Optionen Auto DMX-Adresse Slave Musiktaktung Voreingestellte Programme 1. Auto 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 02) Mit diesem Menü können Sie das Auto-Programm abspielen. 2. DMX-Adresse Mit diesem Menü können Sie die DMX-Adresse zuweisen. - Seite 16 Par 64 Short Q4-18 Rot von 000-255 Blitzfrequenz von 00-99 Rot von 000-255 Grün von 000-255 Blitzfrequenz von 00-99 Grün von 000-255 Blitzfrequenz von 00-99 Grün von 000-255 Blau von 000-255 Blitzfrequenz von 00-99 Blau von 000-255 Blitzfrequenz von 00-99...
-
Seite 17: Dmx-Kanäle
Par 64 Short Q4-18 DMX-Kanäle 4 kanäle Kanal 1 – Rot 0–255 Roteinstellung von 0–100 % Kanal 2 – Grün 0–255 Grüneinstellung von 0–100 % Kanal 3 – Blau 0–255 Blaueinstellung von 0–100 % Weiß Kanal 4 – 0–255 Weißeinstellung von 0–100 % 5 kanäle... -
Seite 18: Kanäle
Par 64 Short Q4-18 8 kanäle Kanal 1 – Beleuchtungsdämpfer 0–255 Helligkeit von 0–100 % Kanal 2 – Rot wenn CH7 auf 0 eingestellt ist 0–255 Roteinstellung von 0–100 % Kanal 2 – Makrofarben wenn CH7 zwischen 1–22 eingestellt ist 1–5... - Seite 19 Par 64 Short Q4-18 Kanal 2 – Geschwindigkeit wenn CH7 zwischen 23–253 eingestellt ist 0–255 Geschwindigkeit von langsam nach schnell Kanal 2 – Audioempfindlichkeit wenn CH7 zwischen 253–255 eingestellt ist 0–255 Audioempfindlichlkeit von niedrig nach hoch Kanal 3 – Grün Dimmer muss offen sein 0–255...
- Seite 20 Par 64 Short Q4-18 Kanal 8 - ID-Adresse 0–9 ID 1–66 10–19 20–29 30–39 40–49 50–59 60–69 70–79 80–89 90–99 100–109 ID10 110–119 ID11 120–129 ID12 130–139 ID13 140–149 ID14 150–159 ID15 160–169 ID16 170–179 ID17 180–189 ID18 190–199 ID19 200–209...
-
Seite 21: Wartung
Par 64 Short Q4-18 Wartung Der Par 64 Short Q4-18 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 22: Keine Reaktion Auf Dmx-Signale
Par 64 Short Q4-18 Keine Reaktion auf DMX-Signale Mögliche Ursache: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 01) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 23: Technische Daten
Par 64 Short Q4-18 Technische Daten Netzspannung: 100–240 V AC Spitzenleistung: 245 W Leistungsaufnahme: 120 W Lichtquelle: 18 x 4-in-1 LEDs Stromfluss: 450 mA Aktualisierungsrate: 7,8 kHz Dimmer: 0–100 % Stroboskopfunktion: 0–20 Hz Strahlungswinkel: 40° Lux: 3790 @ 2 m Max. - Seite 24 ©2021 Showtec...
