REACT V SKNX
1
5
AST20 <> VAV KNX
1/1 SVC
⯈
⯅
Online view
⯈
Field device configuration
⯈
����
Diagnostics and maintenance
⯆
⯈
AST20 settings
✓
6

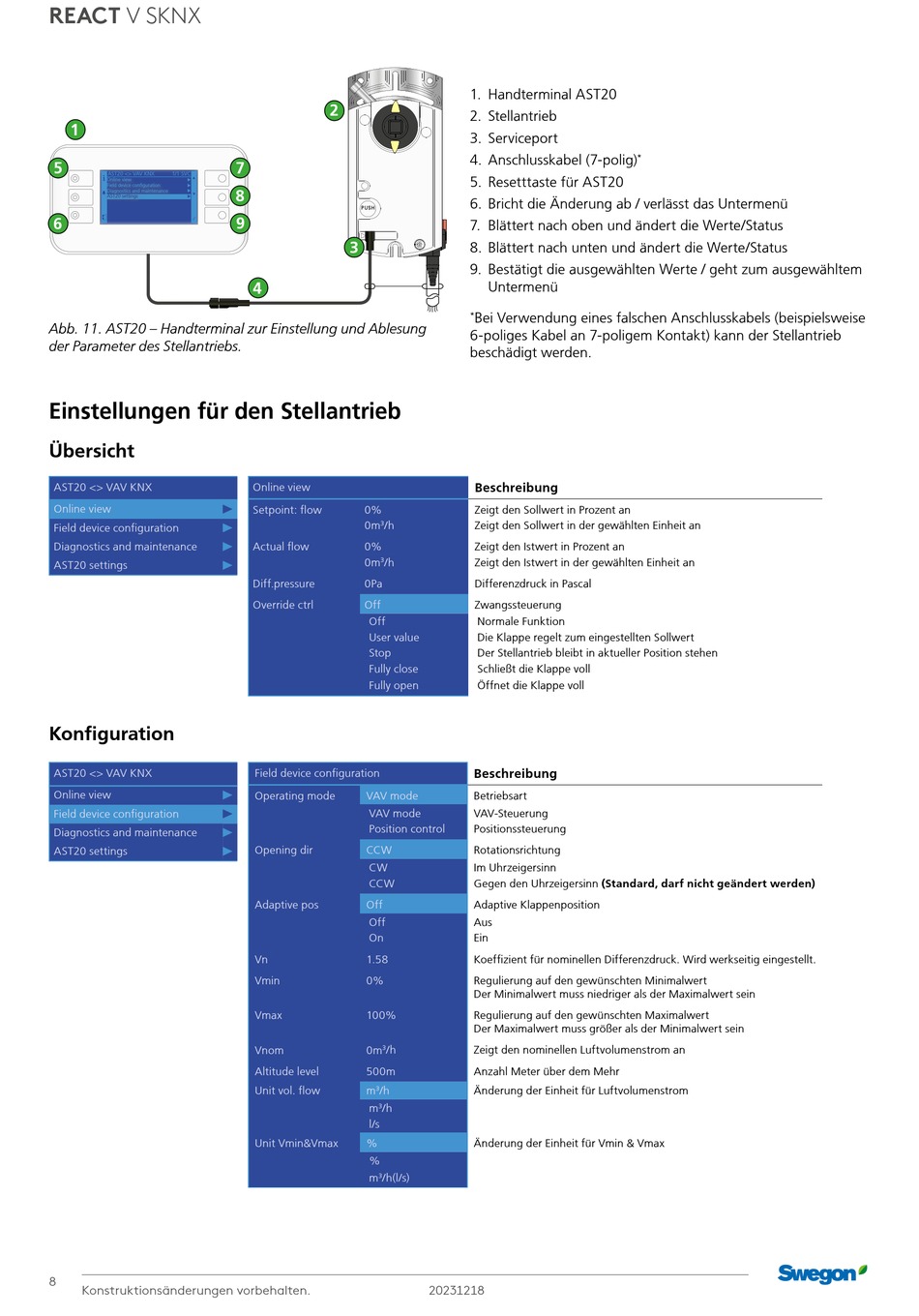

Abb. 11. AST20 – Handterminal zur Einstellung und Ablesung
der Parameter des Stellantriebs.
Einstellungen für den Stellantrieb
Übersicht
AST20 <> VAV KNX
Online view
Field device configuration
Diagnostics and maintenance
AST20 settings
Konfiguration
AST20 <> VAV KNX
Online view
Field device configuration
Diagnostics and maintenance
AST20 settings
8
Konstruktionsänderungen vorbehalten.
2
7
8
PUSH
3
4
Online view
Setpoint: flow
0%
0m
3
/h
Actual flow
0%
0m
/h
3
Diff.pressure
0Pa
Override ctrl
Off
Off
User value
Stop
Fully close
Fully open
Field device configuration
Operating mode
VAV mode
VAV mode
Position control
Opening dir
CCW
CW
CCW
Adaptive pos
Off
Off
On
Vn
1.58
Vmin
0%
Vmax
100%
Vnom
0m
/h
3
Altitude level
500m
Unit vol. flow
m
/h
3
m
/h
3
l/s
Unit Vmin&Vmax
%
%
m
/h(l/s)
3
1. Handterminal AST20
2. Stellantrieb
3. Serviceport
4. Anschlusskabel (7-polig)
5. Resetttaste für AST20
6. Bricht die Änderung ab / verlässt das Untermenü
7. Blättert nach oben und ändert die Werte/Status
8. Blättert nach unten und ändert die Werte/Status
9. Bestätigt die ausgewählten Werte / geht zum ausgewähltem
Untermenü
Bei Verwendung eines falschen Anschlusskabels (beispielsweise
*
6-poliges Kabel an 7-poligem Kontakt) kann der Stellantrieb
beschädigt werden.
Beschreibung
Zeigt den Sollwert in Prozent an
Zeigt den Sollwert in der gewählten Einheit an
Zeigt den Istwert in Prozent an
Zeigt den Istwert in der gewählten Einheit an
Differenzdruck in Pascal
Zwangssteuerung
Normale Funktion
Die Klappe regelt zum eingestellten Sollwert
Der Stellantrieb bleibt in aktueller Position stehen
Schließt die Klappe voll
Öffnet die Klappe voll
Beschreibung
Betriebsart
VAV-Steuerung
Positionssteuerung
Rotationsrichtung
Im Uhrzeigersinn
Gegen den Uhrzeigersinn (Standard, darf nicht geändert werden)
Adaptive Klappenposition
Aus
Ein
Koeffizient für nominellen Differenzdruck. Wird werkseitig eingestellt.
Regulierung auf den gewünschten Minimalwert
Der Minimalwert muss niedriger als der Maximalwert sein
Regulierung auf den gewünschten Maximalwert
Der Maximalwert muss größer als der Minimalwert sein
Zeigt den nominellen Luftvolumenstrom an
Anzahl Meter über dem Mehr
Änderung der Einheit für Luftvolumenstrom
Änderung der Einheit für Vmin & Vmax
