Handhabung
1
2
PUSH
4
3

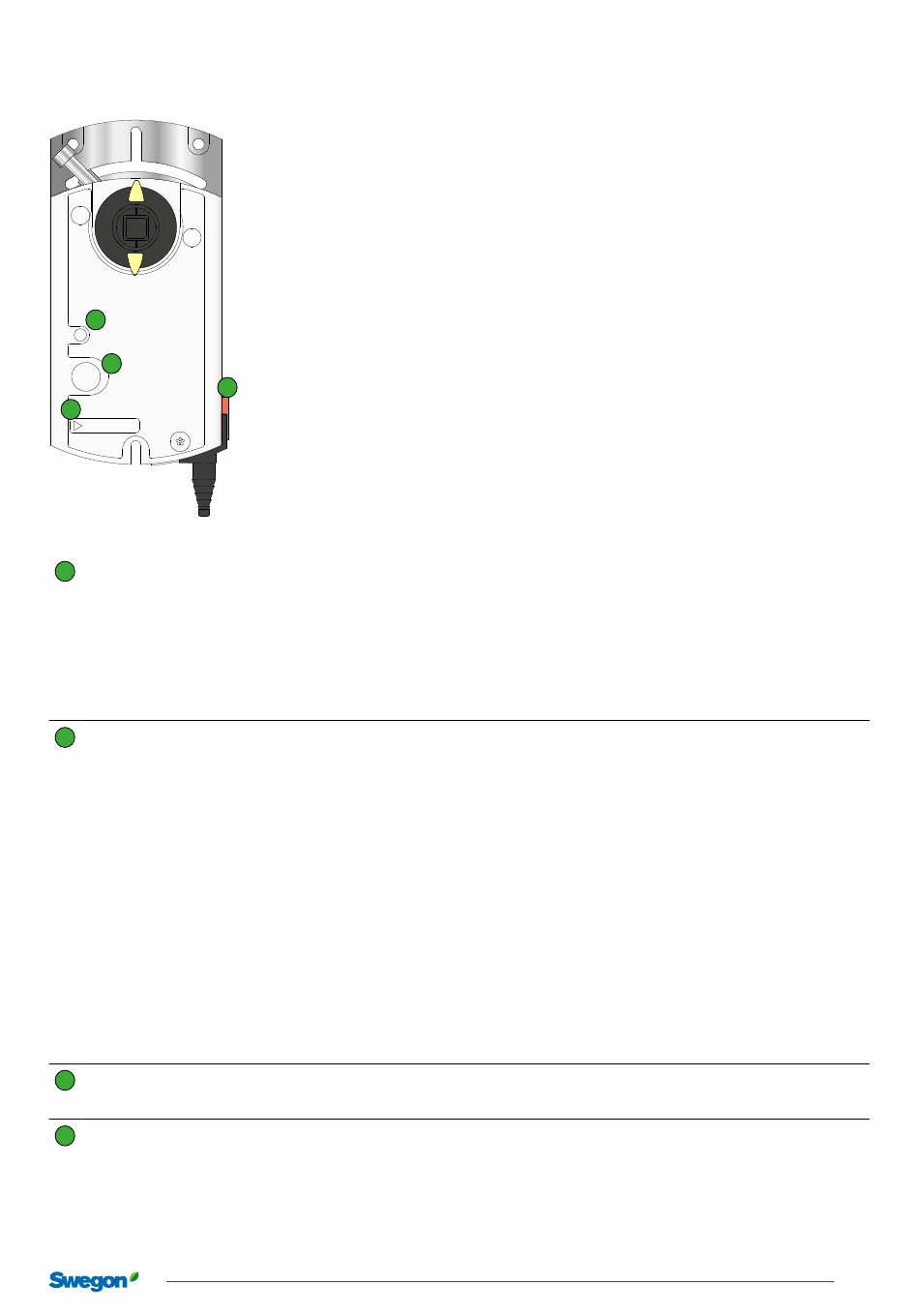

Abb. 10. Siemens-Stellantrieb.
LED-Beleuchtung
1
Aus:
Ein, grün:
Blinkt, orange:
Ein, rot:
2
Drucktaste
Aktivieren/Deaktivieren Sie die Adressierungs-
position
PL-Link Anschlusstest
Resetten Sie auf die Grundeinstellungen des
Subunternehmers
Reset auf Grundeinstellungen des Subunternehmers
Der Stellantrieb darf mit der Taste nicht resettet werden. Dadurch wird Vnom auf die Grundeinstellungen des Subunternehmers
zurückgesetzt, was nicht rückgängig gemacht werden kann.
Adressierung und Bustest durch Tastendruck
Der Stellantrieb kann mit der Taste auf die Adressierungs-/Programmierungsposition gesetzt werden
Das erfolgt, indem länger als 0,1 Sekunden und kürzer als 1 Sekunde auf die Taste gedrückt wird
Wenn der KNX-Busanschluss nicht OK ist, bleibt die LED-Beleuchtung aus
Wenn der KNX-Busanschluss OK ist, leuchtet die LED-Beleuchtung, bis die Adressierung/Programmierung abgeschlossen wurde
Serviceport
3
Für den Anschluss von Handterminal AST20
Freilauftaste
4
Gedrückte Taste:
Losgelassene Taste:
*Die Funktion oder Teile der Funktion sind nur bei PL-Link-Betrieb verfügbar.
Kein Strom oder Probleme während des Betriebs
Anschlusstest wurde problemlos durchgeführt
Grundzurückstellung läuft
Wenn ein Anschlusstest aktiviert wurde: Bitte warten
Der Stellantrieb befindet sich in Programmierungs-/Adressierungsposition
Wenn ein Anschlusstest aktiviert wurde: Der Anschlusstest ist fehlgeschlagen
Tastendruck <1 s:
Tastendruck >1 s, aber <20 s
Tastendruck >20 s:
Der Stellantrieb ist ausgekuppelt, der Motor bleibt stehen, eine manuelle
Übersteuerung ist möglich
Kehrt in die Standardposition zurück
20231218
REACT V SKNX
*
*
LED wird rot und verlischt
*
:
LED blinkt ein Mal orange
LED blinkt orange, bis der Stellantrieb neu
startet
