Montage
• Die Luftvolumenstrommessung des Produkts erfordert
eine gerade Strecke gemäß der Montageabbildungen.
• Bei ungünstigen Verhältnissen vor oder bei einer
Störung können die Toleranzen des Produkts nicht
garantiert werden.
• Klappenwellen müssen horizontal montiert werden.
• Für rechteckige Kanäle wird die Klappe immer so
montiert, dass der Regler/Stellantrieb parallel zum
Kanal montiert wird.
• Die Bedienungsanleitung liegt bei der Lieferung bei,
kann aber auch von unserer Homepage unter www.
swegon.com heruntergeladen werden.
Anforderungen an gerade Strecken
Art der Störung
Toleranz Q ±5 %
Ein 90°-Krümmer
T-Stück

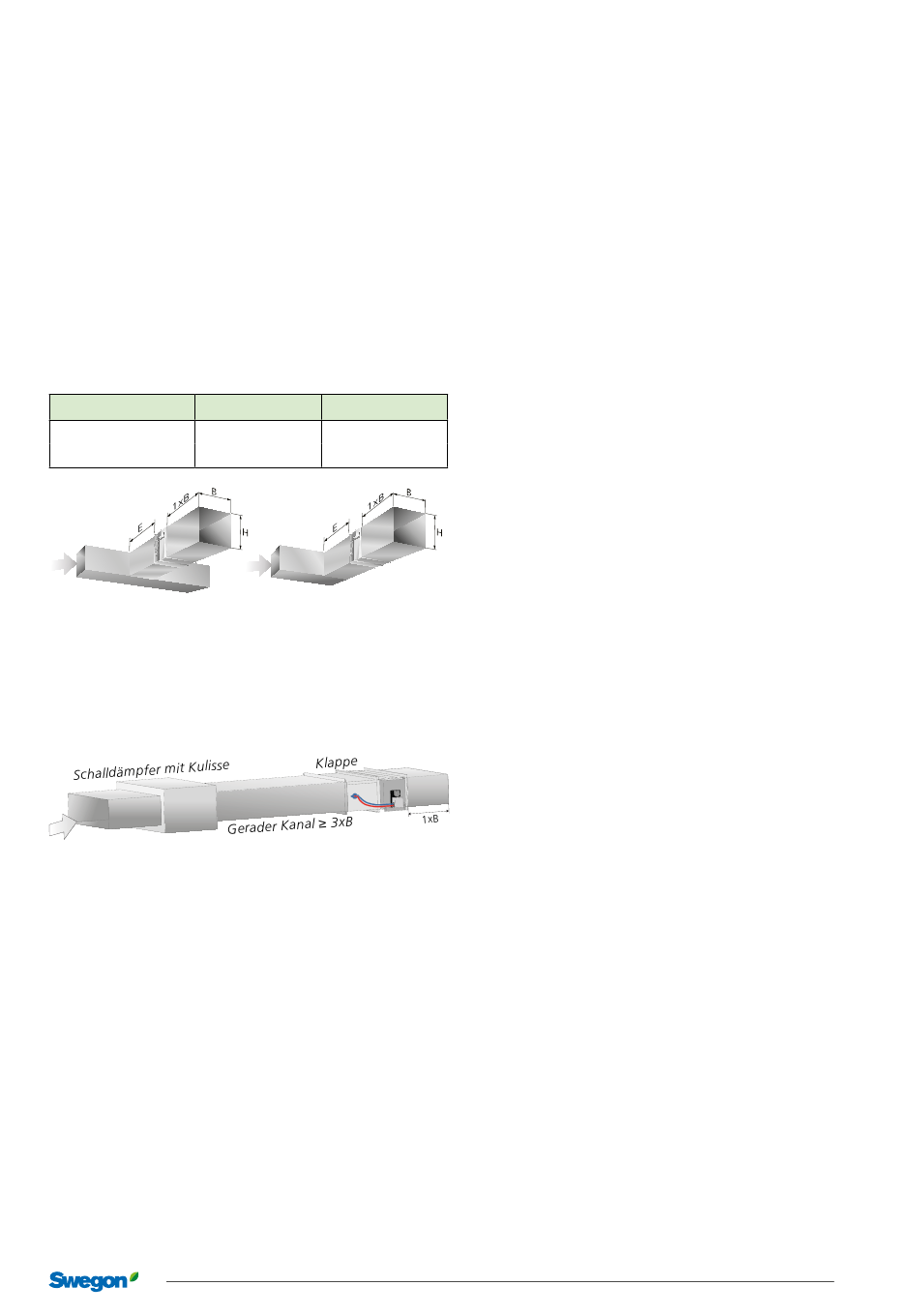

Abb. 6. Anforderung an gerade Strecken in rechteckigen Kanälen.
E = Gerade Strecke
B = Breite des Kanals
H = Höhe des Kanals
Anforderungen an gerade Strecken bei Schalldämpfern
mit Kulisse
Abb. 7. Anforderungen an gerade Strecken 3 x B bei Schalldämpfern
mit Kulisse. Gilt sowohl für Zu- als auch Abluft.
Toleranz Q ±10 %
E = 3 x B
E = 2 x B
E = 3 x B
E = 2 x B
20231218
Konstruktionsänderungen vorbehalten.
REACT V SKNX
5
