Montage
• Die Luftvolumenstrommessung des Produkts erfordert
eine gerade Strecke gemäß der Montageabbildungen.
• Bei ungünstigen Verhältnissen vor oder bei einer
Störung können die Toleranzen des Produkts nicht
garantiert werden.
• Die Montage erfolgt lageunabhängig.
• Das Produkt kann sowohl horizontal als auch vertikal
montiert werden.
• Die Bedienungsanleitung liegt bei der Lieferung bei,
kann aber auch von unserer Homepage unter www.
swegon.com heruntergeladen werden.
Anforderungen an gerade Strecken
1.
2.
3
.
*
4.
5.
6.

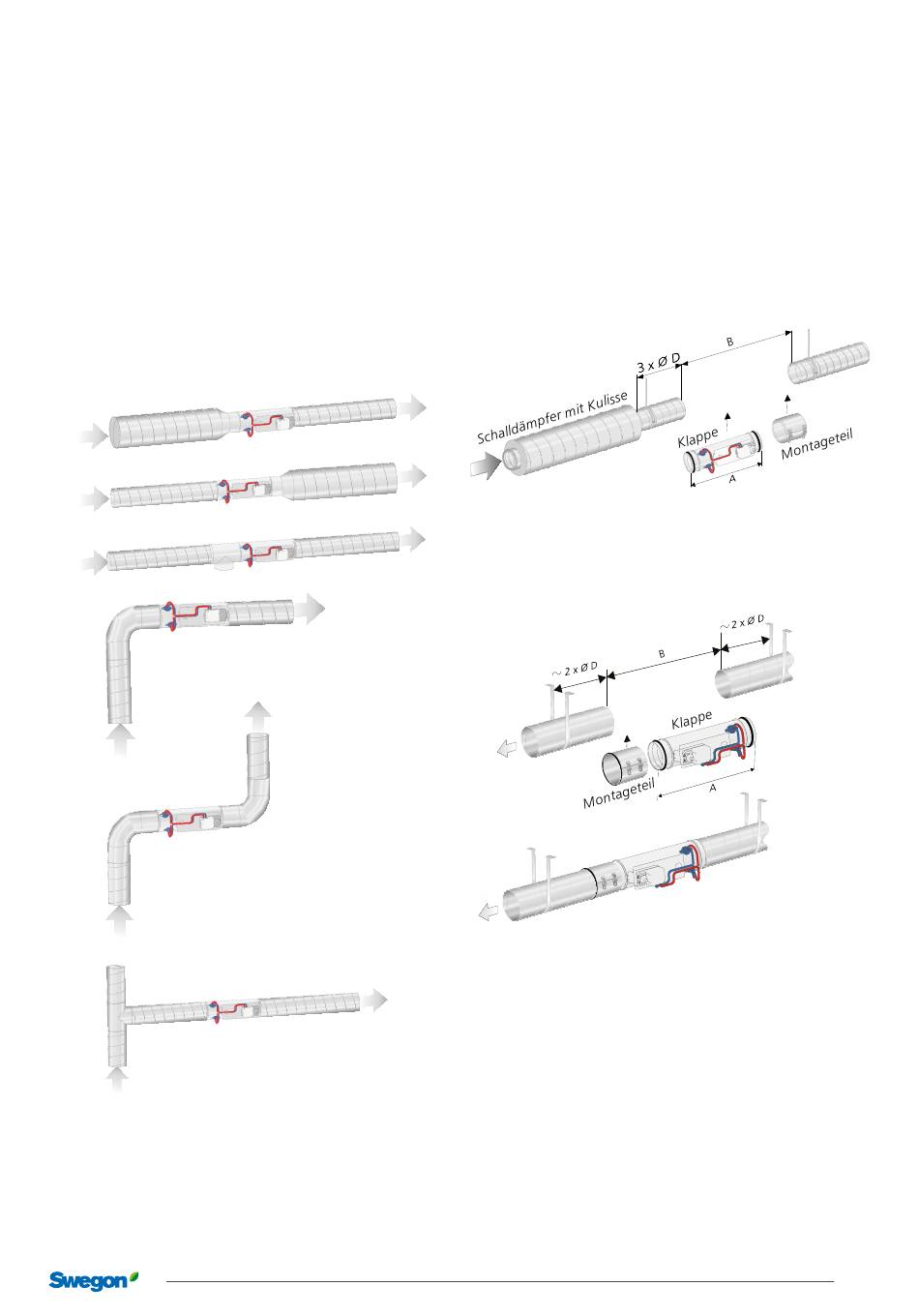

Abb. 2. Anforderungen an gerade Strecken in runden Kanälen,
Anzahl Ø vor dem Produkt:
Bilder 1–5 erfordern keine gerade Strecke (Bild 3
mit Reinigungsdeckel).
Bild 6 erfordert eine gerade Strecke vor der Klappe entsprechend
4 x Kanaldurchmesser.
Anforderungen an gerade Strecken bei Schalldämpfern
mit Kulisse
Abb. 3. Anforderung an gerade Strecken, 3 x Ø bei Schalldämpfer
mit Kulissen oder Mittelkörper.
Installation im Kanalsystem
Abb. 4. Installation im Kanalsystem. Die Kanäle müssen in der
Gebäudekonstruktion auf allen Seiten des Produkts fixiert werden.
zeigt ein T-Stück
*
20231218
REACT V SKNX
Konstruktionsänderungen vorbehalten.
