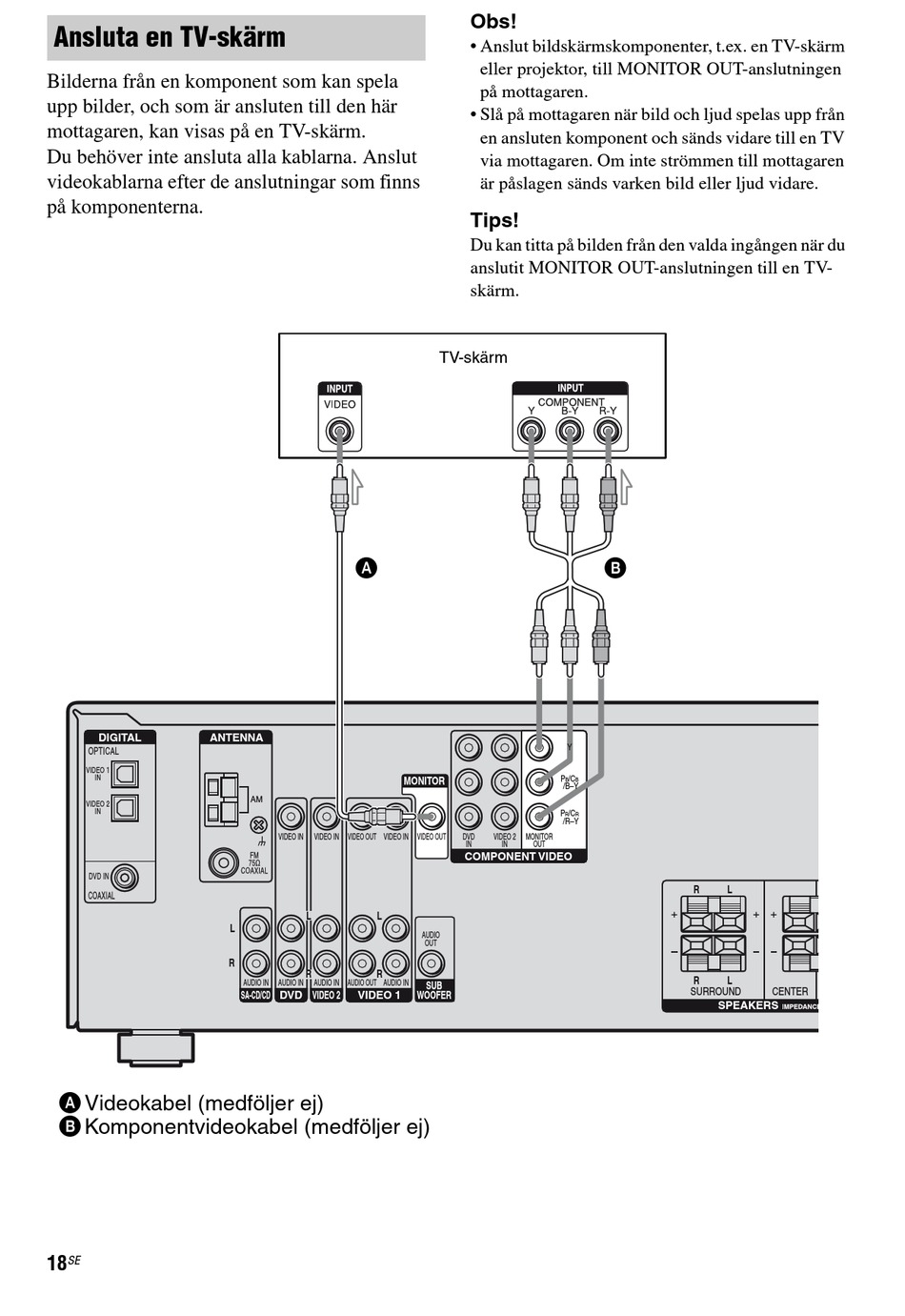

Ansluta en TV-skärm
Bilderna från en komponent som kan spela
upp bilder, och som är ansluten till den här
mottagaren, kan visas på en TV-skärm.
Du behöver inte ansluta alla kablarna. Anslut
videokablarna efter de anslutningar som finns
på komponenterna.
DIGITAL ANTENNA
OPTICAL
VIDEO 1
IN
VIDEO 2
IN
DVD IN
COAXIAL
A Videokabel (medföljer ej)
B Komponentvideokabel (medföljer ej)
18
SE
A
AM
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN
L L
L
R
R R
AUDIO IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SA-CD/CD DVD VIDEO 2 VIDEO 1
Obs!
• Anslut bildskärmskomponenter, t.ex. en TV-skärm
eller projektor, till MONITOR OUT-anslutningen
på mottagaren.
• Slå på mottagaren när bild och ljud spelas upp från
en ansluten komponent och sänds vidare till en TV
via mottagaren. Om inte strömmen till mottagaren
är påslagen sänds varken bild eller ljud vidare.
Tips!
Du kan titta på bilden från den valda ingången när du
anslutit MONITOR OUT-anslutningen till en TV-
skärm.
TV-skärm
Y
P /C
MONITOR B
/B–Y
P /C
R
/R–Y
VIDEO OUT DVD VIDEO 2 MONITOR
IN IN OUT
COMPONENT VIDEO
AUDIO
OUT
SUB
WOOFER
B
B
R
R L
+
R L
SURROUND
SPEAKERS
+ +
CENTER
