Zasada działania
Zasada działania
1
2
3
4

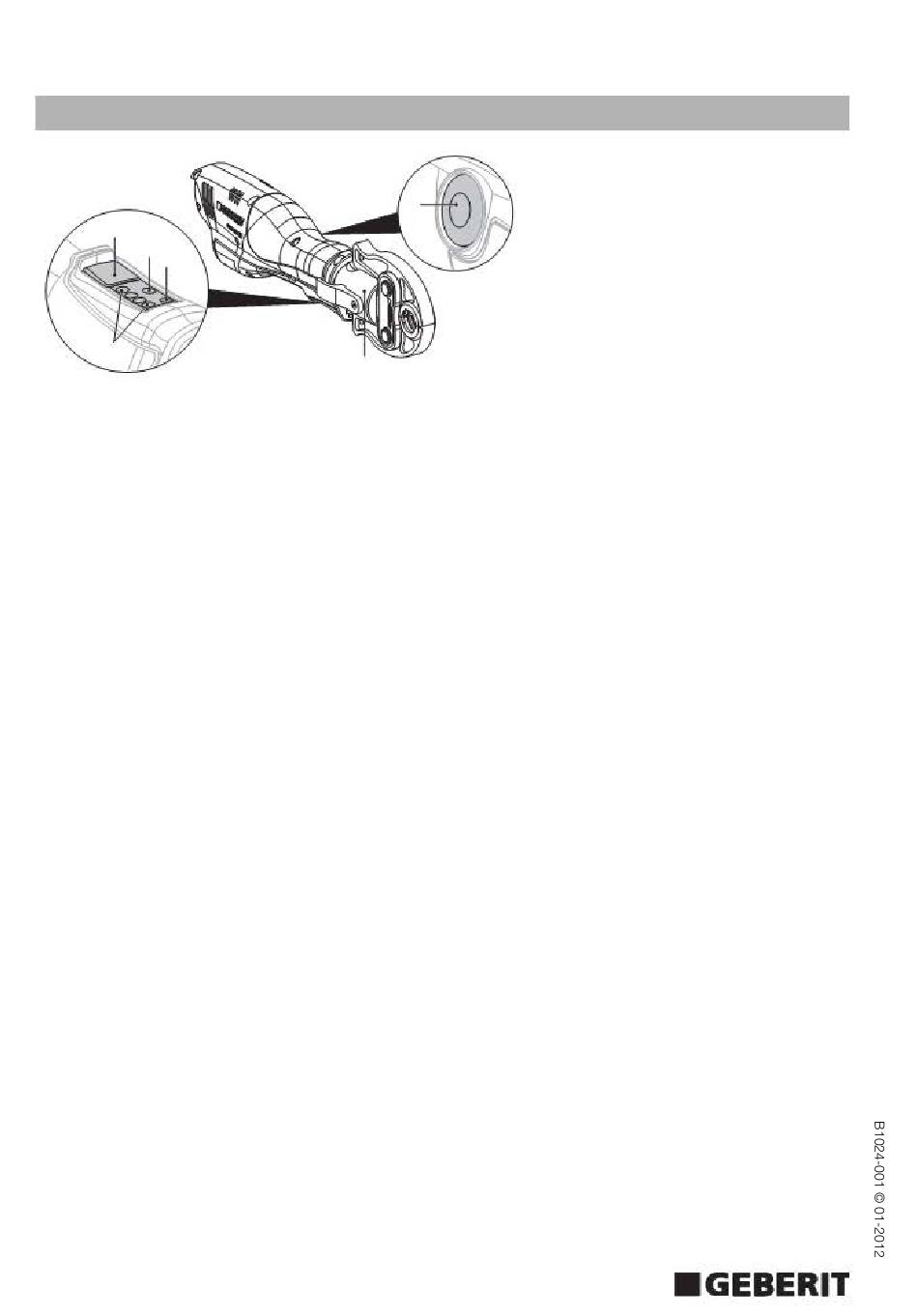

1 Włącznik
2 Czerwona kontrolka
3 Zielona kontrolka
4 Wskaźnik poziomu naładowania
5 Przycisk zwalniający
6 Obrotowa głowica zaciskająca
Zacisk automatyczny
Zaciskarka pracuje zgodnie z zasadami elektrohydrauliki. Zacisk automatyczny gwarantuje pełne wykonanie
połączenia zaciskowego. Zacisk automatyczny włącza się dopiero po ok. sekundzie. Po włączeniu zacisku
automatycznego gaśnie zielona kontrolka [3], a proces zaciskania przebiega automatycznie. Proces zaciskania
można wtedy przerwać tylko przez naciśnięcie i przytrzymanie przycisku zwalniającego [5]. Jeśli proces zaciskania
jest zakończony, silnik wyłącza się automatycznie, a zielona kontrolka [3] ponownie zaczyna się świecić.
Jeśli włącznik [1] zostanie zwolniony, zanim włączy się zacisk automatyczny, tłok w zaciskarce powraca do pozycji
wyjściowej. Proces zaciskania nie został zakończony i należy go uruchomić na nowo.
Przycisk zwalniający [5]
Przez naciśnięcie i przytrzymanie przycisku zwalniającego [5] można przerwać proces zaciskania. Tłok w zaciskarce
powraca do swojej pozycji wyjściowej. Naciśnięcie w następnej kolejności włącznika [1] powoduje ponowne
uruchomienie procesu zaciskania.
Wskaźnik LED [2] [3]
Obydwie kontrolki [2] [3] informują o stanach pracy zaciskarki. Jeżeli świeci się zielona kontrolka [3], oznacza to, że
zaciskarka jest gotowa do działania. Czerwona kontrolka [2] lub migająca zielona kontrolka [3] sygnalizują usterki.
Wskaźnik poziomu naładowania [4]
Cztery zielone kontrolki [4] wskazują poziom naładowania akumulatora. Liczba świecących się kontrolek wskazuje
poziom naładowania. Jeżeli świeci się zielona kontrolka [3], oznacza to, że akumulator jest rozładowany.
Obrotowa głowica zaciskająca [6]
Zaciskarka jest wyposażona w głowicę zaciskającą, która obraca się o 180°. Można ją obrócić wyłącznie przed
rozpoczęciem zaciskania. W celu obrócenia głowicy należy przytrzymać zaciskarkę za uchwyt i obrócić przednią
część cylindra hydraulicznego.
Tryb spoczynkowy
Jeżeli zaciskarka nie jest używana przez 30 minut, przełącza się na tryb spoczynkowy. Nie świeci się żadna
kontrolka. Aby włączyć zaciskarkę, należy nacisnąć na chwilę włącznik [1].
