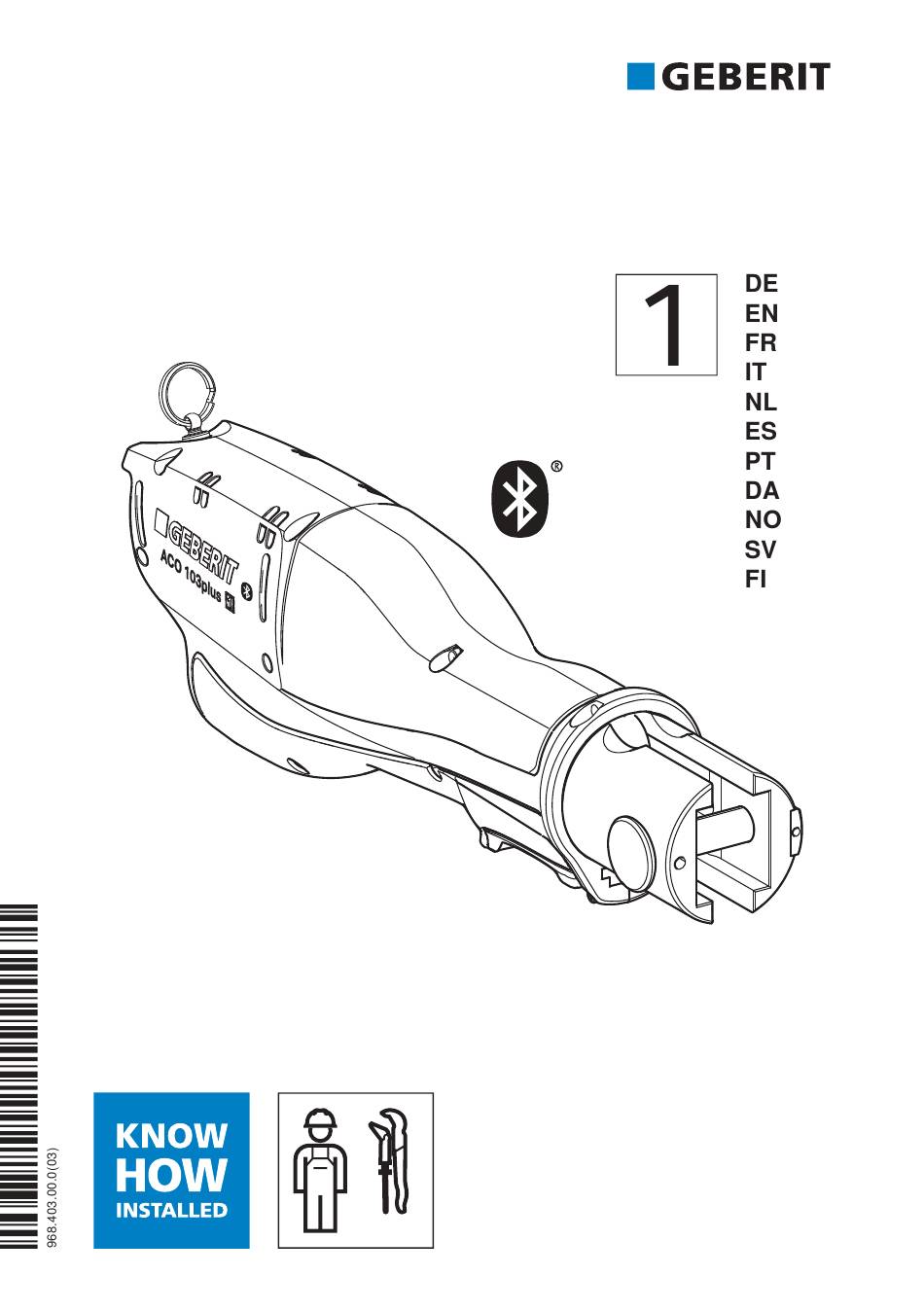

- Seite 1 ACO 103PLUS OPERATION MANUAL BETRIEBSANLEITUNG MANUEL DʼUTILISATION ISTRUZIONI DI FUNZIONAMENTO...
- Seite 3 Deutsch ......................English......................Français......................Italiano......................Nederlands...................... Español ......................Português......................Dansk....................... Norsk ....................... Svenska......................Suomi ......................72057595934256523 © 12-2023 968.403.00.0(03)
-
Seite 4: Allgemeine Hinweise
Dabei dürfen nur Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) verwendet werden, die mit dem Kompatibilitätskennzeichen gekennzeichnet sind. Das Geberit Pressgerät ist ausschliesslich für den Einsatz gemäss dieser Betriebsanleitung bestimmt. Andere Verwendungen gelten als nicht bestimmungsgemäss und können zu schweren Verletzungen oder zum Tod führen. - Seite 5 Rohrleitungsinstallationen verwendet werden. • Benutzer müssen mit den landesspezifischen Sicherheitsvorschriften vertraut sein und diese anwenden. • Benutzer, die zum ersten Mal mit dem Geberit Pressgerät arbeiten, müssen sich den sicheren Umgang von einem Fachkundigen erklären lassen oder an einem Fachlehrgang teilnehmen.
-
Seite 6: Verletzungsgefahr Durch Verwendung Falscher Pressaufsätze
Pressfittings entsprechen. Geberit Pressaufsätze können durch fehlerhafte Verpressung oder Verwendung beschädigt werden, beispielsweise durch das Mitverpressen von Fremdkörpern. • Nur Geberit Pressaufsätze verwenden, die mit dem Kompatibilitätskennzeichen gekennzeichnet sind. • Pressaufsatz auf dem Pressfitting nicht verkanten. • Bei Verdacht auf Beschädigung des Pressaufsatzes den Pressaufsatz ersetzen und den beschädigten Pressaufsatz von... - Seite 7 • Während des Pressvorgangs Schutzhelm und Schutzbrille tragen. Wartung und Reparaturen nur durch Fachwerkstätten Geberit Pressgeräte und Geberit Pressaufsätze, die nicht oder nicht fachgerecht gewartet sind, können schwere Unfälle verursachen. • Den Zeitpunkt der nächsten Wartung, der auf der Serviceplakette angegeben ist, zwingend einhalten.
-
Seite 8: Symbolerklärung
ACHTUNG kann, wenn sie nicht vermieden wird. Weist auf eine wichtige Information hin. Kompatibilitätskennzeichen: Pressaufsätze mit diesem Zeichen sind mit dem Pressgerät kompatibel. Symbole auf dem Geberit Presswerkzeug Symbol Bedeutung Gefahr durch wegfliegende Bruchstücke Sicherheitshinweise und Betriebsanleitung vor Inbetriebnahme und Benutzung des Geräts lesen. -
Seite 9: Produktbeschreibung
Produktbeschreibung Aufbau und Funktion Das Geberit Presswerkzeug ACO 103plus besteht aus: • Pressgerät mit Betriebsanleitung • Pressbacken mit Kompatibilitätskennzeichen • Akku und Akku-Ladegerät mit Betriebsanleitung • Dokument „Allgemeine Sicherheitshinweise für Elektrowerkzeuge“ • Transportkoffer Die Ausstattung kann je nach Lieferumfang variieren. -
Seite 10: Funktion Der Funkschnittstelle
Ladezustandsanzeige Zeigt den Ladestand des Akkus an. • Warnsymbol: Gefahr durch wegfliegende Bruchstücke. Warnaufkleber • Sicherheitshinweis: Betriebsanleitung vor Inbetriebnahme und Benutzung des Geräts lesen. Nur Geberit Lithium-Ionen-Akku vom Typ Milwaukee 12 V Akku verwenden. Beide Entriegelungstaster hineindrücken: Akku kann her- Entriegelungstaster ausgezogen werden. -
Seite 11: Technische Daten
Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird. In Abhängigkeit von den tatsächlichen Benutzungsbedingungen (Aussetzbetrieb) kann es erforderlich sein, Sicherheitsmassnahmen zum Schutz der Bedienperson festzulegen. Autorisierte Fachwerkstätten Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften erfragt werden. Autorisierte Fachwerkstatt für Deutschland Inicom Service GmbH... -
Seite 12: Allgemeine Bedienung
Ruhezustand reaktiviert. Das Gerät ist betriebsbereit, die grüne LED leuchtet. Geberit Pressaufsätze Pressaufsatz in das Pressgerät einsetzen einsetzen. Pressaufsätze sind Pressbacken, Pressschlingen und Zwischenbacken. Bedienungsanleitungen der Geberit Pressaufsätze beachten. Pressaufsätze gemäss Sicherheitskapitel prüfen. Beide Entriegelungstaster am Akku hineindrücken und Akku herausziehen. -
Seite 13: Verpressen Mit Geberit Pressaufsätzen
Verpressen mit Geberit ACHTUNG Pressaufsätzen Geräteschaden durch falschen Akku ▶ Sicherstellen, dass ausschliesslich passende Geberit Lithium-Ionen- Akkus vom Typ Milwaukee 12 V WARNUNG verwendet werden. Verletzungsgefahr durch wegfliegende Bruchstücke Akku von hinten in Presswerkzeug ▶ Schutzbrille und Schutzhelm einsetzen. tragen. WARNUNG Verletzungsgefahr durch Verwendung falscher Pressaufsätze... -
Seite 14: Pressvorgang Abbrechen
Pressaufsatz korrekt auf den Ausgangsposition zurück. Die grüne LED leuchtet, das Presswerkzeug ist Pressfitting setzen und nicht wieder betriebsbereit. verkanten. → Siehe Bedienungsanleitung der jeweiligen Geberit Pressaufsätze. Pressvorgang abbrechen ▶ Entlastungsknopf drücken und gedrückt halten. Ergebnis ✓ Der Rollentrieb im Presswerkzeug fährt in die Ausgangsposition zurück. -
Seite 15: Störungen Beheben
▶ Akku einsetzen. eingesetzt. leuchtet. Presswerkzeug ist ▶ Presswerkzeug von einer autorisierten defekt. Fachwerkstatt prüfen lassen. ▶ Akku laden oder Akku durch Geberit Akku-Ladung ist nicht Lithium-Ionen-Akku vom Typ ausreichend. Milwaukee 12 V ersetzen. Haltebolzen ist nicht Grüne LED blinkt. ▶ Haltebolzen einstecken. -
Seite 16: Instandhaltung
Instandhaltung Wartungsregeln Geberit Pressgerät reinigen und schmieren Intervall Wartungsarbeit ▶ Presswerkzeug, Akku und Ladegerät auf äus- WARNUNG sere sicherheitsrele- Verletzungsgefahr durch vante Mängel und unbeabsichtigtes Einschalten Beschädigungen prüfen. ▶ Vor allen Wartungsarbeiten ▶ Pressgerät reinigen und Regelmässig am Pressgerät Akku schmieren. - Seite 17 VORSICHT Gesundheitsschädliche Inhaltsstoffe ▶ Sicherheitshinweise der verwendeten Schmiermittel beachten. Rollentrieb, Rollentriebführung und den Haltebolzen mit einem von Geberit empfohlenen Schmiermittel schmieren. Überschüssiges Schmiermittel mit einem saugfähigen Tuch abwischen. 72057595934256523 © 12-2023 968.403.00.0(03)
-
Seite 18: Entsorgung
Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an eine... - Seite 171 72057595934256523 © 12-2023 968.403.00.0(03)
