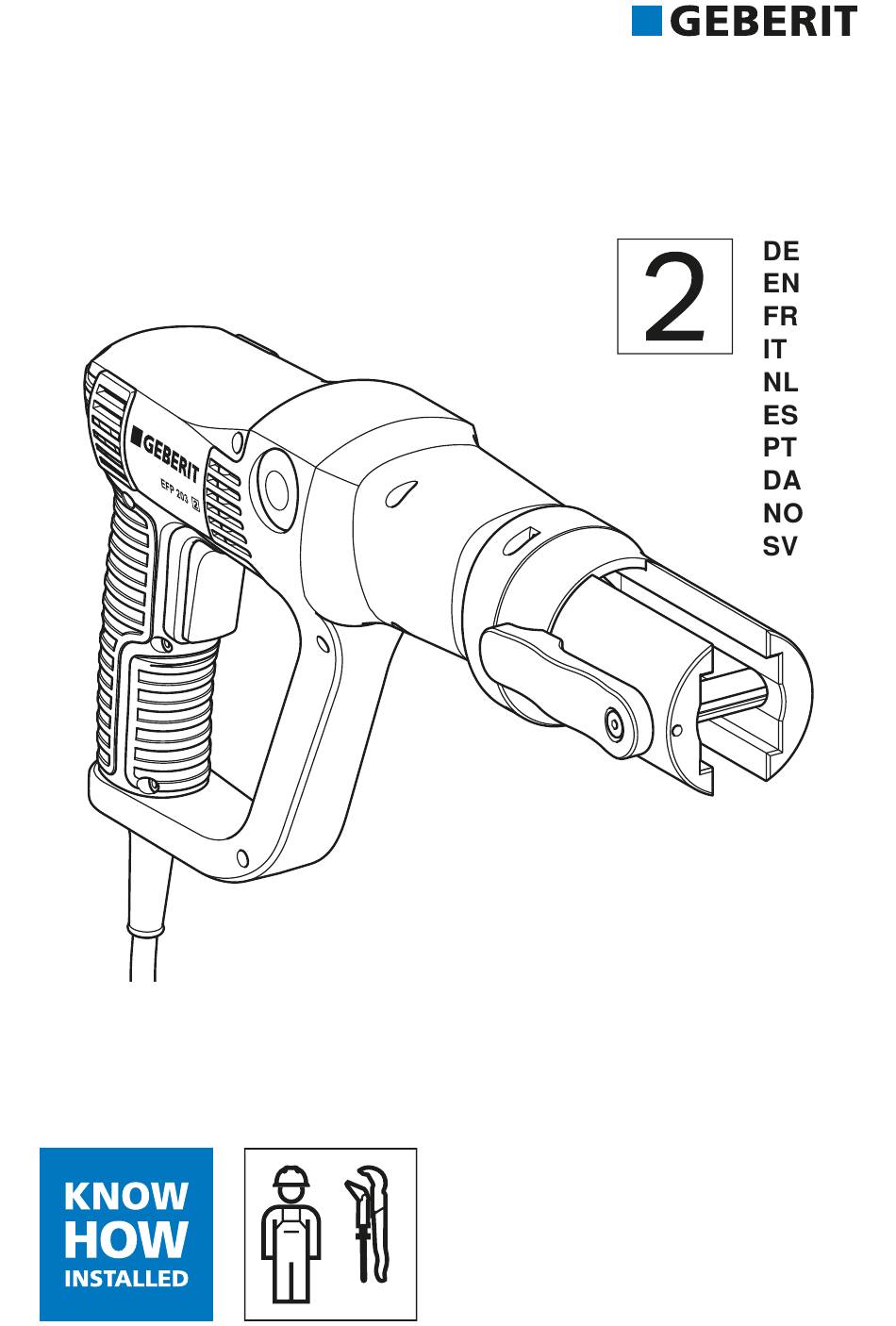

- Seite 1 EFP 203 OPERATION MANUAL BETRIEBSANLEITUNG MANUEL DʼUTILISATION ISTRUZIONI DI FUNZIONAMENTO...
- Seite 3 Deutsch ........................... English..........................Français........................... Italiano ..........................Nederlands ........................Español ........................... Português ........................Dansk ..........................Norsk ..........................Svenska........................... 9007201150396043-1 © 02-2018 968.393.00.0 (00)
-
Seite 4: Allgemeine Hinweise
Dabei dürfen nur Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) verwendet werden, die mit dem Kompatibilitätskennzeichen gekennzeichnet sind. Das Geberit Pressgerät ist ausschliesslich für den Einsatz gemäss dieser Betriebsanleitung bestimmt. Andere Verwendungen gelten als nicht bestimmungsgemäss und können zu schweren Verletzungen oder zum Tod führen. -
Seite 5: Qualifikation Der Benutzer
Rohrleitungsinstallationen verwendet werden. • Benutzer müssen mit den landesspezifischen Sicherheitsvorschriften vertraut sein und diese anwenden. • Benutzer, die zum ersten Mal mit dem Geberit Pressgerät arbeiten, müssen sich den sicheren Umgang von einem Fachkundigen erklären lassen oder an einem Fachlehrgang teilnehmen. - Seite 6 Pressfittings entsprechen. Geberit Pressaufsätze können durch fehlerhafte Verpressung oder Verwendung beschädigt werden, beispielsweise durch das Mitverpressen von Fremdkörpern. • Nur Geberit Pressaufsätze verwenden, die mit dem Kompatibilitätskennzeichen gekennzeichnet sind. • Pressaufsatz auf dem Pressfitting nicht verkanten. • Bei Verdacht auf Beschädigung des Pressaufsatzes den Pressaufsatz ersetzen und den beschädigten Pressaufsatz von...
- Seite 7 • Während des Pressvorgangs Schutzhelm und Schutzbrille tragen. Wartung und Reparaturen nur durch Fachwerkstätten Geberit Pressgeräte und Geberit Pressaufsätze, die nicht oder nicht fachgerecht gewartet sind, können schwere Unfälle verursachen. • Den Zeitpunkt der nächsten Wartung, der auf der Serviceplakette angegeben ist, zwingend einhalten.
-
Seite 8: Symbole In Der Anleitung
VORSICHT Weist auf eine wichtige Information hin. Kompatibilitätskennzeichen: Pressaufsätze mit die- sem Zeichen sind mit dem Pressgerät kompatibel. Symbole auf dem Geberit Presswerkzeug Symbol Bedeutung Gefahr durch wegfliegende Bruchstücke. Sicherheitshinweise und Betriebsanleitung vor Inbe- triebnahme und Benutzung des Geräts lesen. -
Seite 9: Produktbeschreibung
Produktbeschreibung Aufbau und Funktion Das Geberit Presswerkzeug EFP 203 besteht aus: • Pressgerät mit Betriebsanleitung • Pressbacken mit Kompatibilitätskennzeichen oder Zwischenbacken und Pressschlingen mit Kompatibilitätskennzeichen • Dokument „Allgemeine Sicherheitshinweise für Elektrowerkzeuge“ • Transportkoffer Die Ausstattung kann je nach Lieferumfang variieren. - Seite 10 Pos.- Bezeichnung Funktion/Beschreibung Drücken und gedrückt halten: Unterbricht den Pressvor- Entlastungsknopf gang. Rollentrieb fährt in die Ausgangsposition zurück. Typenschild – • Drücken und gedrückt halten: Startet den Pressvorgang. Nach dem Erreichen einer Mindestkraft (wahrnehmbar durch den Drehzahlanstieg des Motors) schaltet sich die Zwangssteuerung ein, und die Verpressung wird ausgeführt.
-
Seite 11: Technische Daten
Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird. Autorisierte Fachwerkstatt für Deutschland Inicom Service GmbH Frau Vanessa Schulz Gewerbestrasse 50 DE-88636 Illmensee Tel.: 07558-93848-47 Autorisierte Fachwerkstätten Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften erfragt oder über www.geberit.com abgerufen werden. 9007201150396043-1 © 02-2018 968.393.00.0 (00) -
Seite 12: Bedienung
Haltebolzen bis zum Anschlag eindrücken und um 180° nach hinten drehen. Geberit Pressaufsätze einsetzen Pressaufsätze sind Pressbacken, Pressschlingen und Zwischenbacken. Bedienungsanleitungen der Geberit Pressaufsätze beachten. Pressaufsätze gemäss Sicherheitskapitel prüfen. Netzstecker ausstecken. Haltebolzen um 180° nach vorne drehen und herausziehen. Pressaufsatz in das Pressgerät einsetzen. -
Seite 13: Verpressen Mit Geberit Pressaufsätzen
Voraussetzung Verpressen mit Geberit – Rohrenden sind entgratet und sauber. Pressaufsätzen – Rohrstück und Pressfitting sind gemäss Montageanleitung des WARNUNG Rohrleitungssystems Verletzungsgefahr durch zusammengesteckt. wegfliegende Bruchstücke – Pressaufsatz ist korrekt eingesetzt. ▶ Schutzbrille und Schutzhelm tragen. Presswerkzeug an das Stromnetz anschliessen. -
Seite 14: Pressvorgang Abbrechen
Pressvorgang abbrechen VORSICHT Quetschgefahr ▶ ▶ Hände vom Pressaufsatz Entlastungsknopf drücken und fernhalten. gedrückt halten. Ergebnis Starttaster drücken und bis zur vollständigen Verpressung gedrückt ✓ Der Rollentrieb im Presswerkzeug fährt halten. in die Ausgangsposition zurück. Für eine vollständig hergestellte Pressverbindung muss der Pressvorgang wiederholt Ergebnis werden. -
Seite 15: Geberit Pressgerät Reinigen Und Schmieren
Beginn des Arbeits- ▶ Pressaufsätze reinigen und auf Mängel, insbesondere tags) Materialanrisse, überprüfen. ▶ Pressaufsätze schmieren. → Siehe Bedienungsanleitung der jeweiligen Geberit Pressaufsätze. ▶ Durch eine autorisierte Fachwerkstatt auf sicherheitsrelevante Mängel und Beschädigungen prüfen lassen. Diese messtechnische Prüfung ersetzt jedoch Halbjährlich keine länderspezifischen Vorschriften und Gesetze, die... -
Seite 16: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com Dokumentationsbeauftragter Werner Trefzer, Technical Documentation, Geberit International AG, CH-8645 Jona, Schweiz Konformitätserklärung zu Geberit Pressgeräten Die entsprechende Konformitätserklärung liegt dem Pressgerät bei. Sollte die Konformitätserklärung fehlen, kann diese von der zuständigen Geberit Vertriebsgesellschaft angefordert werden. - Seite 135 9007201150396043-1 © 02-2018 968.393.00.0 (00)
