INSTALLATIoN
Montage

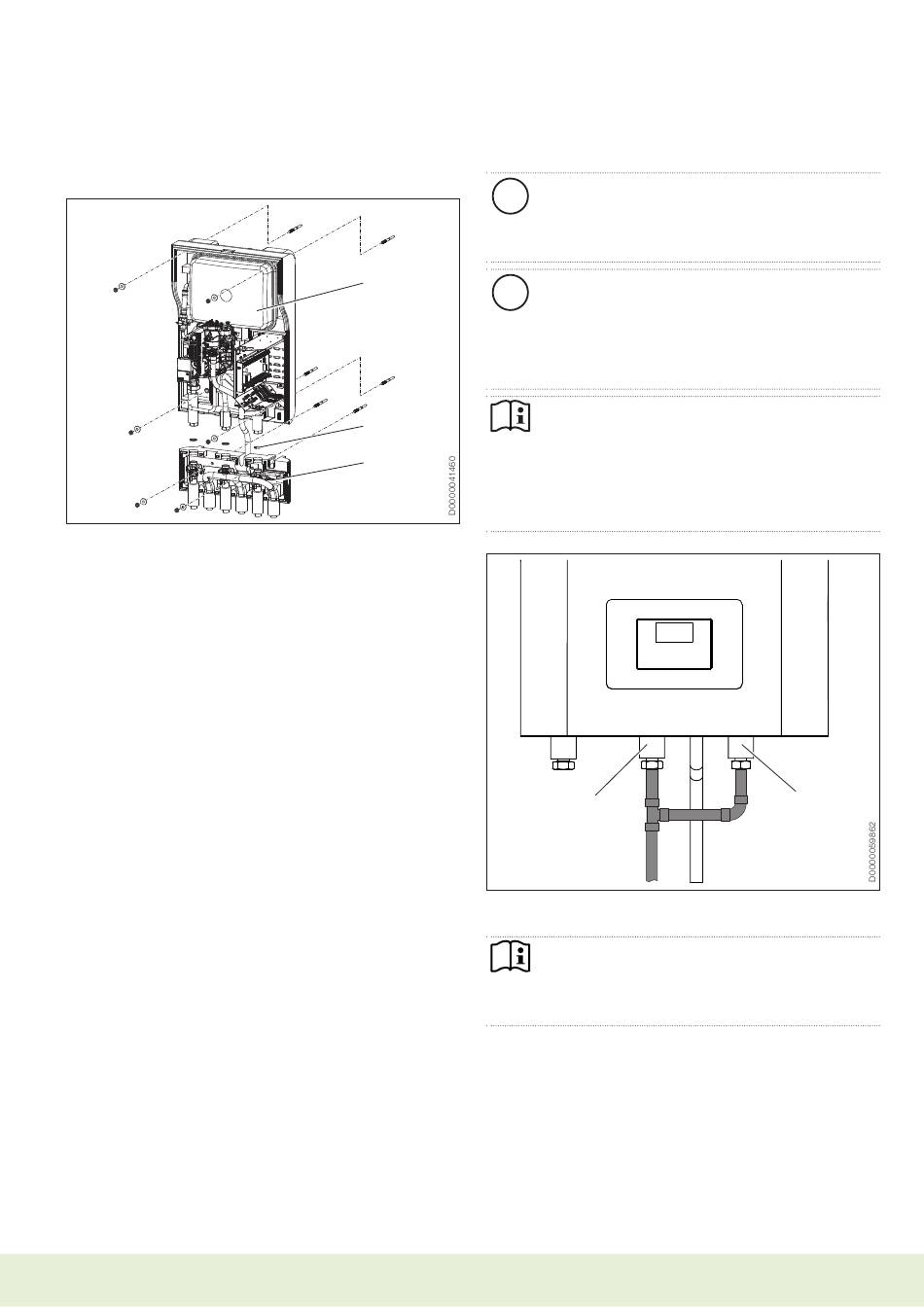

THM eco mit ASL-HM
Montieren Sie zuerst die Anschlussleiste ASL-HM an die Wand.
1 Gerät
2 Anschlussleiste
3 Dichtungen
f Stecken Sie die Anschlussleiste auf die Stockschrauben und
legen Sie die mitgelieferten Unterlegscheiben auf. Sichern
Sie die Anschlussleiste mit den zugehörigen Muttern.
f Stecken Sie das Gerät auf die Stockschrauben und legen
Sie die mitgelieferten Unterlegscheiben auf. Sichern Sie das
Gerät mit den zugehörigen Muttern.
f Verschrauben Sie das Gerät mit der Anschlussleiste. Dich-
tungen nicht vergessen.
www.tecalor.de
9.5 Hydraulischer Anschluss
Sachschaden
!
Die Heizungsanlage, an die das Gerät angeschlossen
wird, muss von einem Fachhandwerker nach den in den
Planungsunterlagen befindlichen Wasser-Installationsplä-
nen ausgeführt werden.
1
Sachschaden
!
Bei Geräten mit Anschlussleiste oder bei Einbau zusätz-
licher Absperrventile müssen Sie ein weiteres Sicher-
heitsventil zugänglich am Wärmeerzeuger oder in seiner
unmittelbaren Nähe in der Vorlaufleitung einbauen.
Zwischen Wärmeerzeuger und Sicherheitsventil darf kein
Absperrventil vorhanden sein.
Hinweis
2
Der Einsatz von Rückschlagventilen in den Ladekreisläu-
fen zwischen Wärmeerzeuger und Puffer- oder Warm-
wasserspeicher kann die Funktion der integrierten Multi-
3
funktionsgruppe (MFG) beeinträchtigen und zu Störungen
in der Heizungsanlage führen.
f Verwenden Sie für die Installation der Geräte aus-
1 Heizung Vorlauf
2 Wärmeübertrager Vorlauf
Hinweis
Wenn das Gerät ohne einen Warmwasserspeicher ver-
wendet wird, muss ein T-Stück eingesetzt werden.
f Verbinden Sie die Anschlüsse „Heizung Vorlauf" und
f Isolieren Sie die Rohre mit Isoliermaterial. Achten Sie darauf,
dass die Rohre bis zu den Öffnungen in der Verkleidung ab-
gedichtet sind, sodass keine Luft eintreten kann.
schließlich unsere hydraulischen Standardlösungen.
1
„Wärmeübertrager Vorlauf" mit einem T-Stück.
2
THM eco 7
