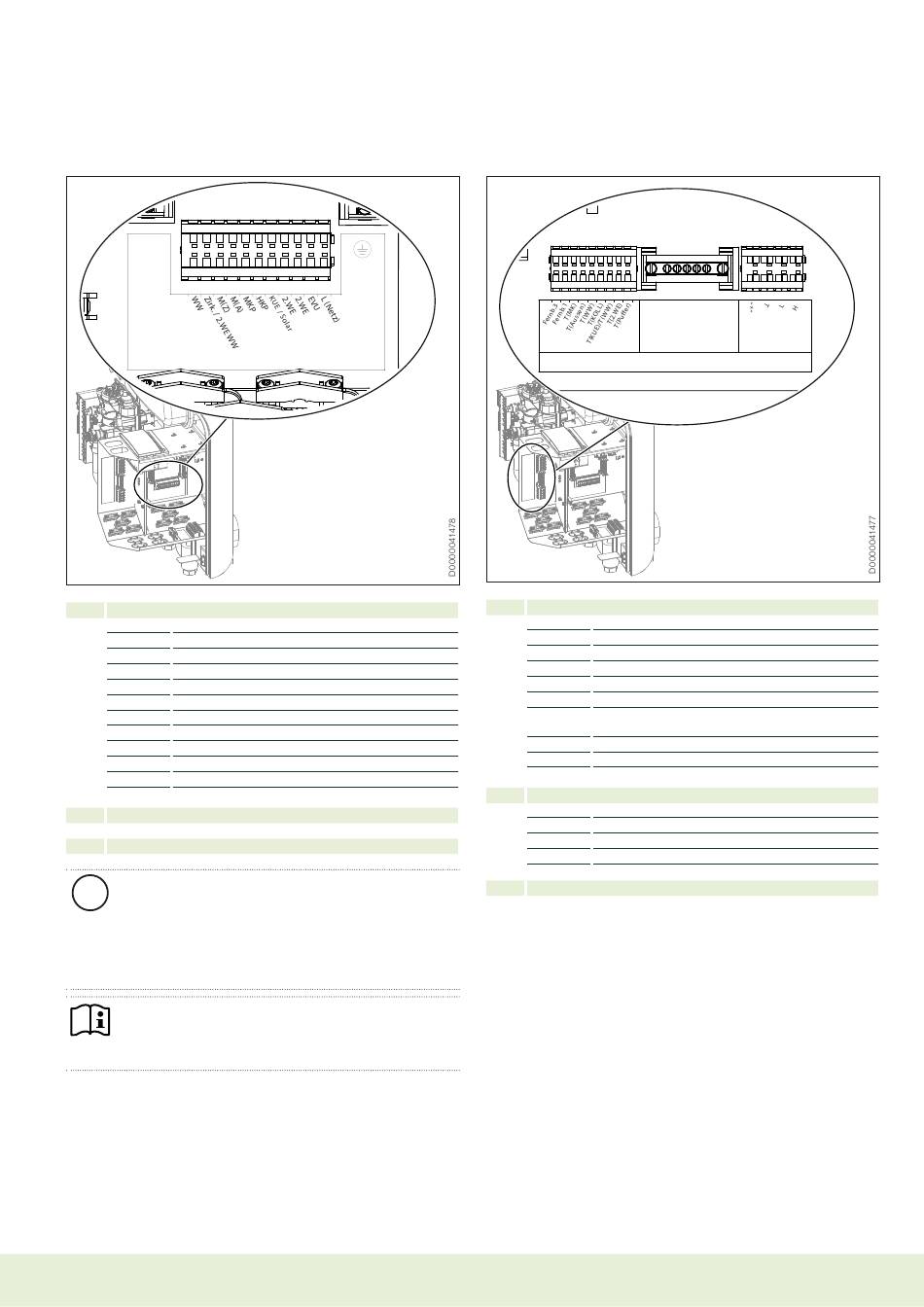

tecalor THM Bedienung Und Installation Seite 11

INSTALLATIoN
Elektrischer Anschluss
10.2 Steuerspannung
N
X25
Steuerung
X4 Steuerspannung (Steuerausgänge)
ww Warmwasser-Ladepumpe und N (X25), PE
Zirk. Zirkulationspumpe N (X25), PE
2.wEww Zweiter Wärmeerzeuger Warmwasser und N (X25), PE
M(Z) Mischer zu
M(A) Mischer auf
MKP Mischerkreispumpe und N (X25), PE
HKP Heizkreispumpe und N (X25), PE
KUE/Solar Solarpumpe / Ausgang Kühlen
2. wE Zweiter Wärmeerzeuger und N (X25), PE
EVU Freigabesignal
L(Netz)
X24 PE
X25 N
Sachschaden
!
f Schließen Sie an die Pumpenanschlüsse nur von uns
zugelassene Energieeffizienz-Umwälzpumpen an.
Beim Einsatz von nicht von uns zugelassenen Energieef-
fizienz-Umwälzpumpen, müssen Sie ein externes Relais
mit einer Schaltleistung von mindestens 10 A/250 V AC
oder unseren Relais-Bausatz WPM-RBS verwenden.
Hinweis
Für die Heizkreispumpe und Mischerkreispumpe sind
bereits Relais für Energieeffizienz-Umwälzpumpen vor-
handen.
www.tecalor.de
X24
X4
10.3 Kleinspannung, BUS-Leitung und Service
X2
Kleinspannung
X2 Sicherheitskleinspannung
Fernb. 3 Fernbedienung
Fernb. 1 Fernbedienung
T(MK) Mischerkreistemperaturfühler und Masse (X26)
T(AUSSEN) Außentemperaturfühler und Masse (X26)
T(WW) Warmwasserspeicherfühler
W(KOLL) Kollektorfühler
T(KUE) / bei Solaranschluss Warmwasserfühler unten; bei
T(WW) Kühlung Vorlauffühler
T(2.WE) Temperaturfühler Zweiter Wärmeerzeuger
T(Puffer) Pufferspeicherfühler
X1 Service (CAN-Bus)
H High
L Low
⊥
Ground
+ (Nur in Verbindung mit FEK)
X26 GND
GND
X26 X1
THM eco 11
