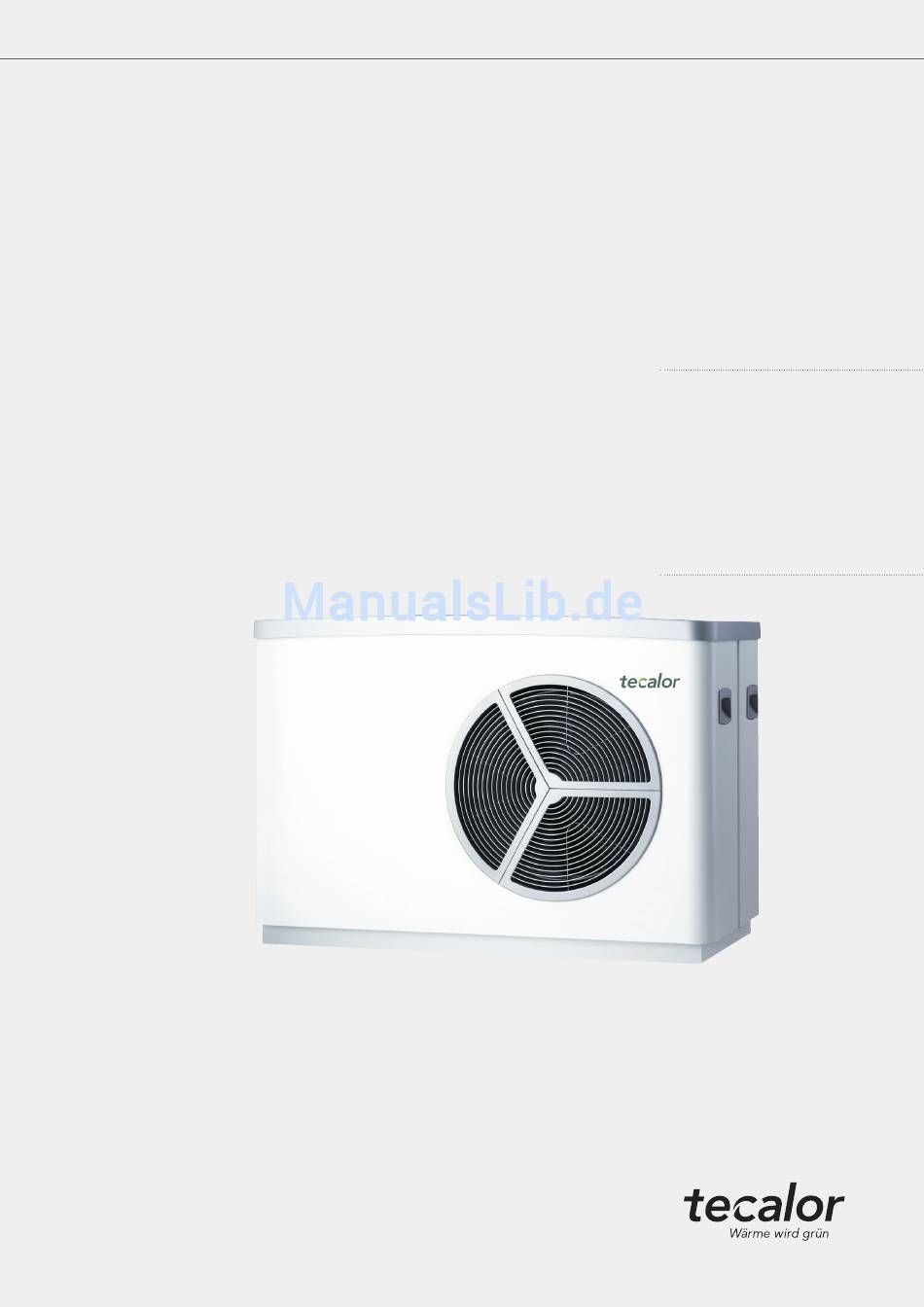

- Seite 1 B E D I ENU NG UND I NSTALLATIO N TTL AS | TTL A | TTL ACS | TTL AC Luft | Wasser-Wärmepumpe :: :: TTL 15 AS :: :: TTL 15 ACS :: :: TTL 20 A :: ::...
-
Seite 2: Inhaltsverzeichnis
Kontrolle vor der Inbetriebnahme ........19 12.2 Betrieb mit externem zweiten Wärmeerzeuger ..... 20 12.3 Einstellungen ..............20 12.4 Bedienung und Betrieb ..........21 12.5 Außer Betrieb setzen ............ 21 TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 3: Besondere Hinweise Und Bedienung
Heizperiode nicht unterbre- chen. Bei unterbrochener Spannungsversor- gung ist der aktive Frostschutz der Anlage nicht gewährleistet. :: :: Entleeren Sie bei vollständig ausgeschalteter Wärmepumpe und Frostgefahr die Anlage wasserseitig. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 4: Andere Markierungen In Dieser Dokumentation
Anlagenkonstellation, das Anlagenalter und die Vo- lumenströme. Eine Bestätigung der angegebenen Leistungsdaten ist nur möglich, wenn auch die hierfür vorgenommene Messung nach den im ersten Absatz dieses Abschnitts definierten Messbe- dingungen durchgeführt wird. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 5: Gerätebeschreibung
PUFFERBETRIEB“ in der Bedienungs- und Installati- onsanleitung des WPM beachten. Sonst friert unter ungünstigen Umständen das Heizungswasser ein. Am Ende der Abtauphase schaltet die Wärmepumpe automa- tisch in den Heizbetrieb zurück. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 6: Wartung Und Pflege
Fachhandwerker durchführen zu lassen. Schützen Sie das Gerät während der Bauphase vor Staub und Schmutz. Montageanweisung beachten! Dichtheit geprüft! Made in Germany 1 Nummer auf dem Typenschild TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 7: Installation 7. Sicherheit
Sicherheitstemperaturbegrenzer für Fußbodenheizung STB-FB :: :: Standkonsole SK-WPL :: :: Wandkonsole WK 2 :: :: Montagekonsole MK 1 :: :: Anschlussset AS-WP 1 :: :: Anschlussset AS-WP 2 www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 8: Abstände
Stellen Sie sicher, dass das Fundament die notwendigen ten des Gerätes müssen frei bleiben. Aussparungen aufweist. Vorbereiten des Montageorts f Beachten Sie das Kapitel „Schallemission“. f Achten Sie darauf, dass das Gerät allseitig zugänglich ist. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 9 Hinweis 3 Installationsrohr für Versorgungsleitung Sie können zur Befestigung des Gerätes auf dem Fun- 4 Fundament dament die Transportwinkel verwenden. 5 Montagekonsole 6 Kiesbett 7 Drainagerohr 8 Kondensatablauf www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 10: Beispiel: Standkonsole Sk-Wpl
Um eine Störung durch Körperschallübertragungen zu vermeiden, installieren Sie die Wandkonsole nicht an den Außenwänden von Wohn- oder Schlafräumen. f Montieren Sie die Wandkonsole z. B. an einer Ga- ragenwand. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 11: Vorbereiten Der Elektroinstallation
Um das Gerät zusätzlich gegen Umkippen zu sichern, (1-phasig) 4,0 mm² bei Verlegung in einer Wand kann es auf dem Fundament angeschraubt werden. TTL 15 AS f Verwenden Sie das Zubehör, mit dem das Gerät TTL 15 ACS auf der Transportpalette befestigt war. -
Seite 12: Vorlauf- Und Rücklaufanschluss
Zusätzlich besitzen Steckverbinder die „Drehen und Sichern“ -Funktion. Durch einfache Drehung der Schraubkappe per Hand wird das Rohr im Verbinder fixiert und der O-Ring zur Abdichtung auf das Rohr gepresst. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 13: Sauerstoffdiffusion
Für diesen Fall müssen in der Heizungsanlage ein oder mehre- re Heizkreise offen bleiben. Der Mindestvolumenstrom (siehe „Technische Daten / Datentabelle“) muss über die entspre- chenden geöffneten Heizkreise sichergestellt werden (siehe Tabelle „Auslegungsempfehlung für die Fußbodenheizung im Führungsraum“). www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... - Seite 14 Verlegeabstand 10 cm Verlegeabstand 15 cm Kreise Grundfläche Anzahl Kreise Grundfläche Anzahl Kreise Führungsraum Führungsraum m² n x m m² n x m TTL 15 AS 3x70 2x70 TTL 15 ACS 3x70 2x70 TTL 20 A 1000 4x70 3x70 TTL 20 AC 1000 4x70 3x70...
-
Seite 15: Kondensatablauf
Um im Fehlerfall mögliche Schäden durch eine erhöhte Vorlauftemperatur in der Fußbodenheizung zu vermei- den, empfehlen wir grundsätzlich den Einsatz eines Sicherheitstemperaturbegrenzers zur Begrenzung der f Schieben Sie die Abdeckung nach oben. Systemtemperatur. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... - Seite 16 über die Außenhülle stülpen und dann unter die Erdungsklemme klemmen. f Prüfen Sie anschließend die Funktion der Zugentlastungen. f Schließen Sie die elektrische Not-/Zusatzheizung an, wenn Sie folgende Funktionen des Gerätes nutzen möchten: TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de...
-
Seite 17: Elektrischer Anschluss Ttl 15 As | Ttl 15 Acs
BUS “ + “ (wird nicht angeschlossen) Das geprüfte Gerät stimmt mit IEC 61000-3-12 überein. Erdungsklemme zur Abschirmung der Kleinspannungs- Die maximal zulässige Netzimpedanz ist im Kapitel „Technische leitung Daten / Datentabelle“ angegeben. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 18: Elektrischer Anschluss Rohrbegleitheizung
Wand- und Standkonsole muss eine Rohrbegleitheizung montiert werden. Siehe auch Kapitel „Gerätebeschreibung / Zubehör / Weiteres Zubehör“ und „Elektrischer Anschluss“. Zugang zum Anschlussbereich f Nehmen Sie die Abdeckung ab. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 19: Inbetriebnahme
Bei Umgebungstemperaturen unter -15 °C kann es vorkom- men, dass der Sicherheitstemperaturbegrenzer der elektri- schen Not-/Zusatzheizung auslöst. f Kontrollieren Sie, ob der Sicherheitstemperaturbegrenzer ausgelöst hat. 1 Elektrische Not-/Zusatzheizung f Beseitigen Sie die Fehlerquelle. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 20: Netzanschluss
SATZGRENZE HZG“ wieder auf die Standardwerte Beispiel –10 °C und +10 °C) die Heizkurve so an, dass oder auf die Anlagenwerte einstellen. sich im Führungsraum die gewünschte Temperatur einstellt. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... -
Seite 21: Bedienung Und Betrieb
Halten Sie die Luftaustritt- und Lufteintrittöffnungen schnee- und eisfrei. Befreien Sie die Verdampferlamellen von Zeit zu Zeit von Laub und anderen Verunreinigungen. f Entfernen Sie den grau markierten Bügel. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... - Seite 22 Mit dem Schiebeschalter (WP-Typ) können Sie auf der IWS die verschiedenen Wärmepumpentypen einstellen. Werkseinstellung Verdichterbetrieb mit elektrischer Not-/Zusatzheizung WP - Typ f Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de...
-
Seite 23: Anschlussbereich Verschließen
Wurde die IWS falsch initialisiert, können Sie mit dieser Taste die Einstellungen zurücksetzen. f Beachten Sie hierfür auch das Kapitel “IWS neu initiali- sieren“ in der Bedienungs- und Installationsanleitung des Wärmepumpen-Managers. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... -
Seite 24: Sicherheitstemperaturbegrenzer Zurücksetzen
1 Sicherheitstemperaturbegrenzer Reset-Knopf f Setzen Sie den Sicherheitstemperaturbegrenzer wieder zurück, indem Sie den Reset-Knopf drücken. f Prüfen Sie, ob das Heizungswasser mit einem ausrei- chend großen Volumenstrom ungewälzt wird. TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 25 INSTALLATION Störungsbehebung www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 26: Technische Daten
INSTALLATION Technische Daten 15. Technische Daten 15.1 Maße und Anschlüsse TTL 15 AS | TTL 15 ACS 1160 1270 e02 e01 TTL 15 AS TTL 15 ACS e01 Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Durchmesser e02 Heizung Rücklauf Anschlussart Steckverbindung Steckverbindung Durchmesser d45 Kondensatablauf Durchmesser d47 Entleerung... - Seite 27 TTL 25 AC e01 Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Steckverbindung Steckverbindung Durchmesser e02 Heizung Rücklauf Anschlussart Steckverbindung Steckverbindung Steckverbindung Steckverbindung Durchmesser d45 Kondensatablauf Durchmesser d47 Entleerung g01 Lufteintritt g02 Luftaustritt www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 28: Bestimmungsgemäße Verwendung ................................ 4 15.2 Elektroschaltplan Ttl 15 As | Ttl 15 Acs (Einphasig)
B12 Temperaturfühler Verflüssigeraustritt - KTY Mitteldrucksensor (30 bar) B13 Temperaturfühler Ölsumpf - KTY Spule Sinusfilter Spule Sinusfilter Ölsumpfheizung Spule Sinusfilter Hochdruckwächter 42 bar Durchflusssensor Sicherung 10A (Lüfter) Verteilerklemme intern TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 29 X34 IWS Stecker 7 polig - Sensoren X35 IWS Stecker 6 polig - Temperatursensoren X36 IWS Stecker 3 polig - Lüfter X37 IWS Stecker 5 polig - elektrisches Einspritzventil www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 30: Elektroschaltplan Ttl 20 A | Ttl 20 Ac | Ttl 25 A | Ttl 25 Ac (Dreiphasig)
B13 Temperaturfühler Ölsumpf - KTY Spule Sinusfilter Spule Sinusfilter Ölsumpfheizung Durchflusssensor Hochdruckwächter 42 bar Verteilerklemme intern Sicherung 10A (Lüfter) Anschlussklemme extern Bus Sicherheitstemperaturbegrenzer für DHC Anschlussklemme extern Stromnetz TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 31 X36 IWS Stecker 3 polig - Lüfter X37 IWS Stecker 5 polig - elektrisches Einspritzventil X38 IWS Stecker 3 polig - Ölsumpf X39 IWS Stecker 7 polig - Temperatur www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 32: Gebrauchseigenschaften ................................................ 5 15.4 Leistungsdiagramme Ttl 15 As | Ttl 15 Acs
2 max. W45 3 max. W35 4 min. W55 5 min. W45 6 min. W35 Warmwasserleistung X Außentemperatur [°C] Y Warmwasserleistung [kW] 1 max. W55 4 min. W55 TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 33 INSTALLATION Technische Daten Kühlleistung X Vorlauftemperatur [°C] Y Kühlleistung [kW] 1 max. A35 2 min. A35 www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 34: Arbeitsweise ................................................................... 5 15.5 Leistungsdiagramme Ttl 20 A | Ttl 20 Ac
2 max. W45 3 max. W35 4 min. W55 5 min. W45 6 min. W35 Warmwasserleistung X Außentemperatur [°C] Y Warmwasserleistung [kW] 1 max. W55 4 min. W55 TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 35 INSTALLATION Technische Daten Kühlleistung X Vorlauftemperatur [°C] Y Kühlleistung [kW] 1 max. A35 2 min. A35 www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 36: Leistungsdiagramme Ttl 25 A | Ttl 25 Ac
2 max. W45 3 max. W35 4 min. W55 5 min. W45 6 min. W35 Warmwasserleistung X Außentemperatur [°C] Y Warmwasserleistung [kW] 1 max. W55 4 min. W55 TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de... - Seite 37 INSTALLATION Technische Daten Kühlleistung X Vorlauftemperatur [°C] Y Kühlleistung [kW] 1 max. A35 2 min. A35 www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC...
-
Seite 38: Datentabelle
Die Leistungsaufnahme der integrierten Hilfsantriebe sind Maximalangaben und können je nach Betriebspunkt variieren. Die Leistungsaufnahme der integrierten Hilfsantriebe ist bereits in den Leistungsangaben der Wärmepumpe entsprechend EN 14511 enthalten. TTL 15 AS TTL 15 ACS TTL 20 A TTL 20 AC TTL 25 A TTL 25 AC... - Seite 39 INSTALLATION Technische Daten TTL 15 AS TTL 15 ACS TTL 20 A TTL 20 AC TTL 25 A TTL 25 AC Einsatzgrenzen Einsatzgrenze Wärmequelle min. °C Einsatzgrenze Wärmequelle max. °C Einsatzgrenze heizungsseitig min. °C Einsatzgrenze heizungsseitig max. °C Einsatzgrenze Wärmequelle bei W60 °C...
-
Seite 40: Kundendienst Und Garantie
Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. ten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. Soweit eine Garantieleistung erbracht wird, übernehmen wir tecalor GmbH keine Haftung für die Beschädigung eines Gerätes durch Dieb- Kundendienst stahl, Feuer, Aufruhr oder ähnliche Ursachen. -
Seite 41: Umwelt Und Recycling
Dieses Gerät ist mit dem Kältemittel R410A gefüllt. Das Kältemittel R410A ist ein im Kyoto-Protokoll verzeichnetes fluoriertes Treibhausgas mit einem globalen Treibhauspotenzial (GWP) = 1925. Das Kältemittel R410A darf nicht in die Atmosphäre abgelassen werden. www.tecalor.de TTL AS | TTL A | TTL ACS | TTL AC... - Seite 42 NOTIZEN TTL AS | TTL A | TTL ACS | TTL AC www.tecalor.de...
