INSTALLATIoN
Montage
ASL-HM

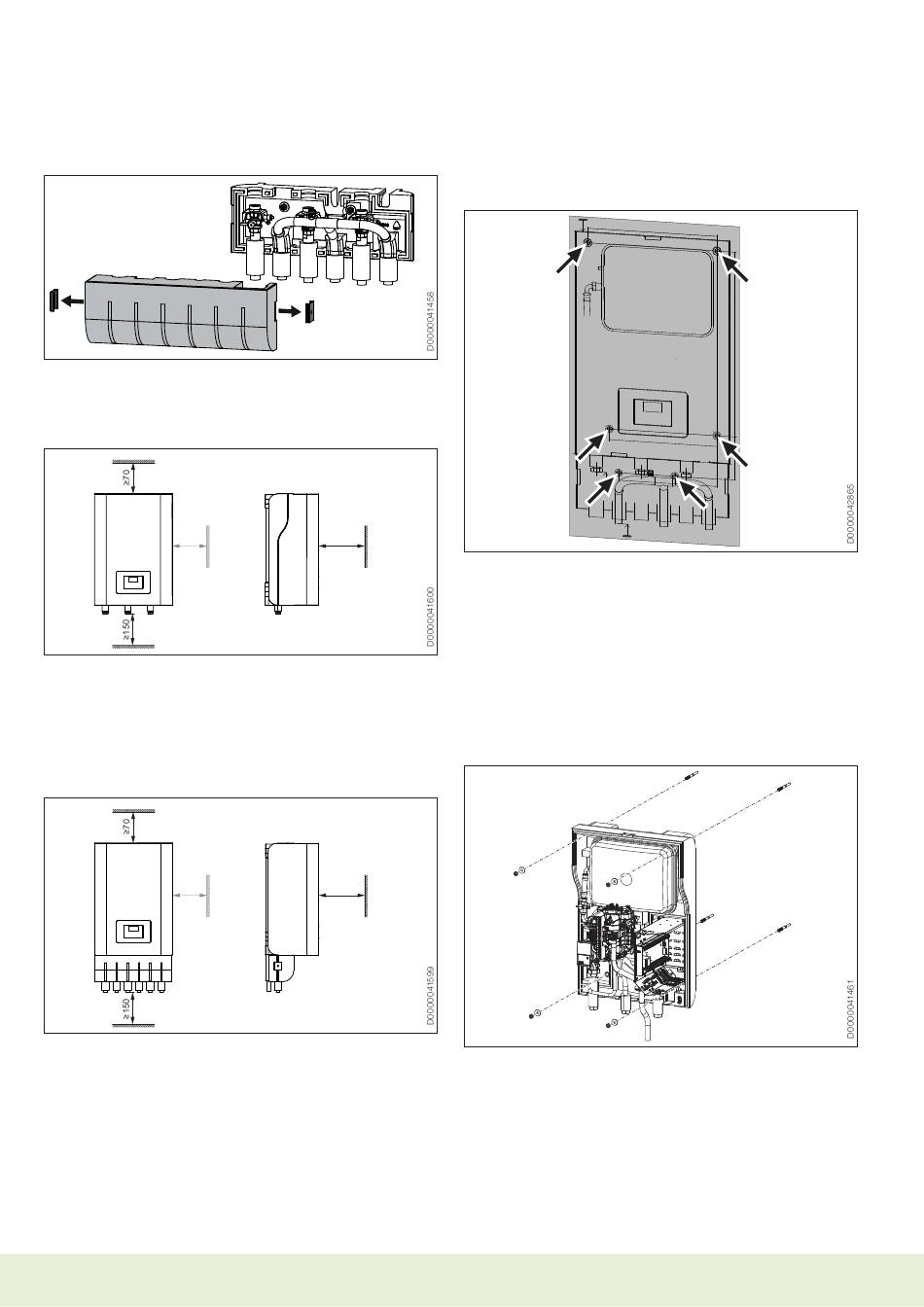

9.3 Mindestabstände
THM eco ohne ASL-HM
≥400
f Halten Sie die Mindestabstände ein, um Wartungsarbeiten
am Gerät zu ermöglichen.
Wird das Gerät nicht in eine Nische montiert, empfehlen wir für
den elektrischen Anschluss an der rechten Seite 400 mm Platz
zu lassen.
THM eco mit ASL-HM
≥400
f Halten Sie die Mindestabstände ein, um Wartungsarbeiten
am Gerät zu ermöglichen.
Wird das Gerät nicht in eine Nische montiert, empfehlen wir für
den elektrischen Anschluss an der rechten Seite 400 mm Platz
zu lassen.
6 THM eco
9.4
Allgemein
≥1000
f Positionieren Sie die Montageschablone waagerecht am
gewünschten Montageort. Die Montageschablone befindet
sich in dem Verpackungskarton.
f Markieren Sie die Bohrlöcher an der Wand. Beachten Sie,
dass die unteren zwei Löcher nur in Kombination mit der
ASL-HM benötigt werden.
f Bohren Sie die Löcher.
f Stecken Sie geeignete Dübel in die Löcher.
f Drehen Sie die Stockschrauben in die Dübel.
THM eco ohne ASL-HM
≥1000
f Stecken Sie das Gerät auf die Stockschrauben und legen
Sie die mitgelieferten Unterlegscheiben auf. Sichern Sie das
Gerät mit den zugehörigen Muttern.
Wandmontage
