tecalor THM Bedienung Und Installation

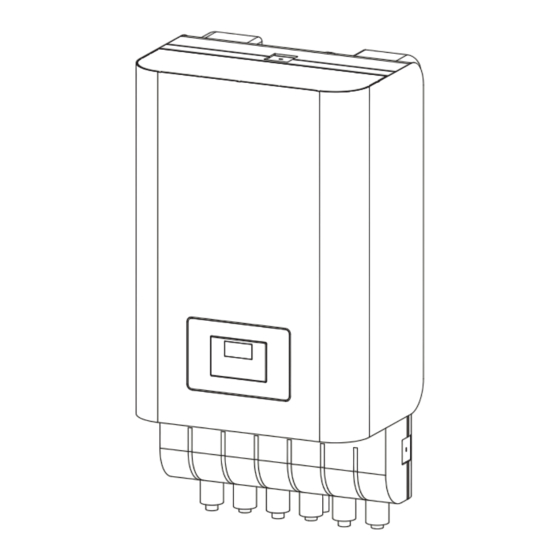

Hydraulikmodul für wärmepumpen
Vorschau ausblenden
Andere Handbücher für THM:
- Bedienungsanleitung (56 Seiten) ,
- Bedienung und installation (24 Seiten)
Verwandte Anleitungen für tecalor THM
Inhaltszusammenfassung für tecalor THM

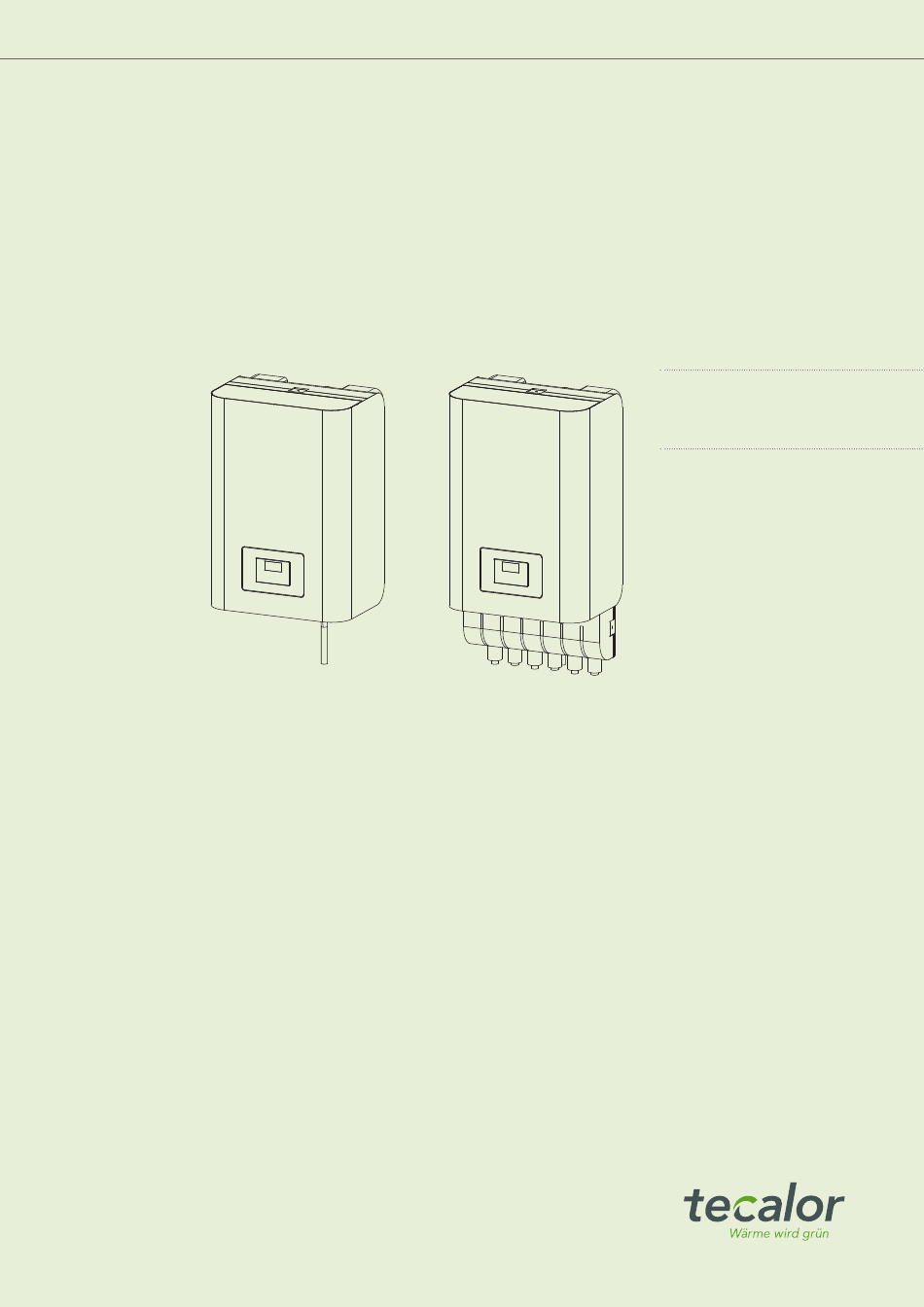

- Seite 1 B E D I ENU NG UND I NSTALLATIO N Hydraulikmodul für Wärmepumpen :: :: :: :: THM eco...
-
Seite 2: Inhaltsverzeichnis
Soll-Zustandes) vom Fachhandwerker wartung ................ 15 durchführen zu lassen. Technische daten ............16 14.1 Maße und Anschlüsse ..........16 14.2 elektroschaltplan THM | THM eco ........ 18 14.3 datentabelle ..............20 KUNdeNdIeNsT UNd GArANTIe UMweLT UNd reCYCLING THM, THM eco www.tecalor.de... -
Seite 3: Bedienung
:: :: Betreiben sie das Gerät nur komplett installiert und mit allen VorsICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder sicherheitseinrichtungen. leichten Verletzungen führen kann. :: :: schützen sie das Gerät während der Bauphase vor staub und schmutz. www.tecalor.de THM, THM eco... -
Seite 4: Prüfzeichen
Heizleistung entsprechend dimensionierte Hocheffizi- enz-Heizungsumwälzpumpe, eine elektrische Not-/Zusatzheizung, und der wärmepumpen-Manager wPM integriert. Besonderheit bei THM mit ASL-HM eco In der Anschlussleiste AsL-HM sind zusätzlich die Anschlüsse für den rücklauf der wärmepumpe, der Heizungsanlage und des wärmeübertragers zur warmwasserbereitung vorhanden. die Anschlüsse sind zur einfacheren Installation mit Kugelabsperr-... -
Seite 5: Installation Sicherheit
Montagearbeiten für längere Zeit unterbrechen. Lieferumfang Mit dem Gerät werden geliefert: Gerätekappe demontieren :: :: 4 stockschrauben mit dübel, Unterlegscheiben und Muttern. :: :: THM | THM eco 3 Tauch- / Anlegefühler TAF PT :: :: 1 Außenfühler AF PT :: :: Montageschablone Zubehör... -
Seite 6: Mindestabstände
INsTALLATIoN Montage ASL-HM eco Wandmontage Allgemein Mindestabstände THM | THM eco ohne ASL-HM eco ≥400 ≥1000 f Positionieren sie die Montageschablone waagerecht an den gewünschten Montageort. Die Montageschablone befindet sich in dem Verpackungskarton. f Markieren sie die Bohrlöcher an der wand. Beachten sie, dass die unteren zwei Löcher nur in Kombination mit der... -
Seite 7: Hydraulischer Anschluss
INsTALLATIoN Montage THM | THM eco mit ASL-HM eco Hydraulischer Anschluss Montieren sie zuerst die Anschlussleiste AsL-HM eco an die wand. Sachschaden die Heizungsanlage, an die das Gerät angeschlossen wird, muss von einem Fachhandwerker nach den in den Planungsunterlagen befindlichen Wasser-Installationsplä- nen ausgeführt werden. -
Seite 8: Anlage Befüllen
Gerät eingebaute Membran-druckausdehnungsgefäß hat ein Volumen von 24 Litern. Der Vordruck P0 beträgt 1,5 bar. 9.7.1 THM | THM eco mit ASL-HM eco Wenn die Höhendifferenz ∆h zwischen dem höchsten Punkt der Heizungsanlage und dem Membran-druckausdehnungsgefäß ma- Heizkreis ximal 13 m beträgt, kann das Membran-Druckausdehnungsgefäß... -
Seite 9: Sicherheitsventil
Führen sie die elektrischen Leitungen von unten durch den hierfür vorgesehenen Kanal in das Gerät hinein. f Führen sie anschließend die elektrischen Leitungen durch die Zugentlastungen. f Prüfen sie die Funktion der Zugentlastungen. www.tecalor.de THM, THM eco... -
Seite 10: Elektrische Not-/Zusatzheizung
Bereitstellung hoher warmwassertempera- turen. Notbetrieb Fällt die wärmepumpe im störungsfall aus, wird die Heizleistung von der elektrischen Not-/Zusatzheizung übernommen. Elektrischer Anschluss 3-phasig THM | THM eco XD1.1 Netzanschluss (Netz) L, 2, N, Pe XD1.2 Energieversorgungsunternehmen (EVU) L, L‘ XD02 Elektrische Not-/Zusatzheizung (DHC) -
Seite 11: Wärmepumpen-Manager Wpm
12 V Analogeingang 0...10 V bestimmte Zeit das signal durch. eingang Bei Fehlern, die zu einer dauerhaften Abschaltung des Gerätes führen, schaltet der Ausgang dauerhaft durch. X1.16 signal PwM Ausgang 1 Masse X1.17 signal PwM Ausgang 2 Masse www.tecalor.de THM, THM eco... -
Seite 12: Fühlermontage
Hinweis f Beachten sie für die wärmemengenmessung bei der TTL 3.5-8.5 ACs in Verbindung mit dem Hydraulik- modul THM (eco) den Abschnitt „Wärmemengen- messung bei TTL 3.5-8.5 ACS“. Bei Anlagen ohne Pufferspeicher f setzen sie den Fühler als Anlegefühler am Heizkreisrücklauf und ggf. -
Seite 13: Anschluss Externer Komponenten
Legen sie das Anschlusskabel wieder zu einer schlaufe zusammen und befestigen sie es mit dem schlaufe zusammen und befestigen sie es mit dem mitgelieferten mehrfach verwendbaren Kabelbinder. mitgelieferten mehrfach verwendbaren Kabelbinder. Sachschaden Bei Fußbodenheizungen müssen sie die maximale sys- temtemperatur beachten. www.tecalor.de THM, THM eco... -
Seite 14: Sicherheitstemperaturbegrenzer
Gebrauch vertraut. Hinweis Übergeben sie diese Bedienungs- und Installationsleitung zur sorgfältigen Aufbewahrung. Alle Informationen in die- ser Anweisung müssen sorgfältig beachtet werden. sie geben Hinweise für die sicherheit, Bedienung, Installation und die wartung des Gerätes. THM, THM eco www.tecalor.de... -
Seite 15: Sicherheitstemperaturbegrenzer Zurücksetzen
Gegenstand. f Prüfen sie, ob das Heizungswasser mit einem ausreichend großen Volumenstrom ungewälzt wird. 13. Wartung wir empfehlen regelmäßig eine Inspektion (Feststellen des Ist-Zu- standes) und bei Bedarf eine Wartung (Herstellung des Soll-Zu- standes) durchzuführen. www.tecalor.de THM, THM eco... -
Seite 16: Technische Daten
INsTALLATIoN Technische Daten 14. Technische Daten THM | THM eco mit ASL-HM eco 14.1 Maße und Anschlüsse THM | THM eco ohne ASL-HM eco b01 durchführung elektr. b01 durchführung elektr. Leitungen Leitungen c12 sicherheitsventil Ablauf c12 sicherheitsventil Ablauf d01 wP Vorlauf... - Seite 17 INsTALLATIoN Technische Daten www.tecalor.de THM, THM eco...
-
Seite 18: Elektroschaltplan Thm | Thm Eco
INsTALLATIoN Technische Daten 14.2 Elektroschaltplan THM | THM eco THM, THM eco www.tecalor.de... - Seite 19 AUF/X2.15.2 Mischer Zu) AA06-X27 Klemme Bedieneinheit AA07-X60 stecker Temperaturfühler wP-Vorlauf BT01 AA07-X61 stecker Temperaturfühler wP-rücklauf BT02 AA07-X62 nicht belegt - stecker Temperaturfühler wP-rücklauf AA07-X63 nicht belegt - stecker Temperaturfühler ww-speicher intern AA07-X64 stecker Temperatur und Volumenstrom Heizkreis BF01 www.tecalor.de THM, THM eco...
-
Seite 20: Datentabelle
8,0-10,0 8,0-10,0 Leitfähigkeit (Enthärten) μS/cm <1000 <1000 Leitfähigkeit (Entsalzen) μS/cm 20-100 20-100 Chlorid mg/l <30 <30 Sauerstoff 8-12 Wochen nach Befüllung (Enthärten) mg/l <0,02 <0,02 Sauerstoff 8-12 Wochen nach Befüllung (Entsalzen) mg/l <0,1 <0,1 Werte Ausdehnungsgefäß-Volumen THM, THM eco www.tecalor.de... -
Seite 21: Kundendienst Und Garantie
Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie über- nehmen wir sämtliche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund ge- setzlicher Gewährleistungsansprüche gegen andere Ver- www.tecalor.de THM, THM eco... -
Seite 22: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. THM, THM eco www.tecalor.de... - Seite 23 NOTIZEN www.tecalor.de THM, THM eco...
- Seite 24 Montag–Donnerstag 07:15–18:00 Uhr Freitag 07:15–17:00 Uhr 4 < A M H C M O = b g c i h c > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95700 – Fax: 05531 99068-95712 info@tecalor.de – www.tecalor.de...
