INSTALLATIoN
Elektrischer Anschluss

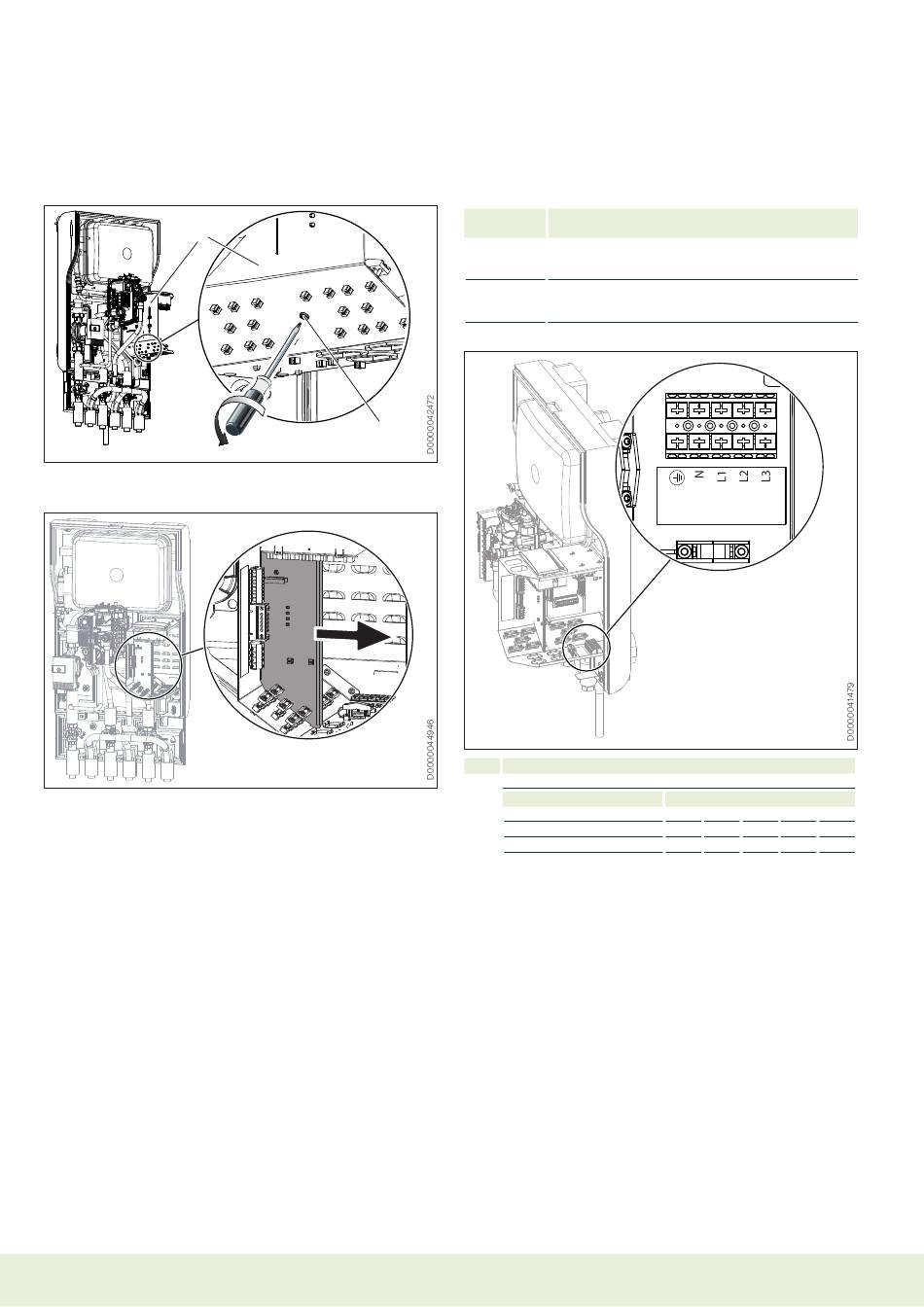

Bei beengten Anschlussmöglichkeiten können Sie das Blech durch
Entfernen der Befestigungsschraube herausnehmen und vorsich-
tig zur Seite klappen.
1
1 Blech
2 Befestigungsschraube
Nach dem elektrischen Anschluss müssen Sie das Blech wieder
montieren und mit der Befestigungsschraube sichern.
f Schließen Sie die elektrischen Leitungen entsprechend fol-
gender Abbildungen an.
10 THM eco
10.1 Elektrische Not-/Zusatzheizung
Allgemein
Gerätefunk- Wirkung der elektrischen Not-/Zusatzheizung
tion
Monoenerge- Die elektrische Not-/Zusatzheizung gewährleistet bei Unter-
tischer Betrieb schreiten des Bivalenzpunktes den Heizbetrieb sowie die
Bereitstellung hoher Warmwassertemperaturen.
Notbetrieb Fällt die Wärmepumpe im Störungsfall aus, wird die Heizlei-
stung von der elektrischen Not-/Zusatzheizung übernom-
men.
2
X3 Elektrische Not-/Zusatzheizung (DHC)
L1, L2, L3, N, PE
Anschlussleistung
2,9 kw
5,9 kw
8,8 kw
DHC
X3
Klemmenbelegung
L1 N PE
L1 L2 N PE
L1 L2 L3 N PE
