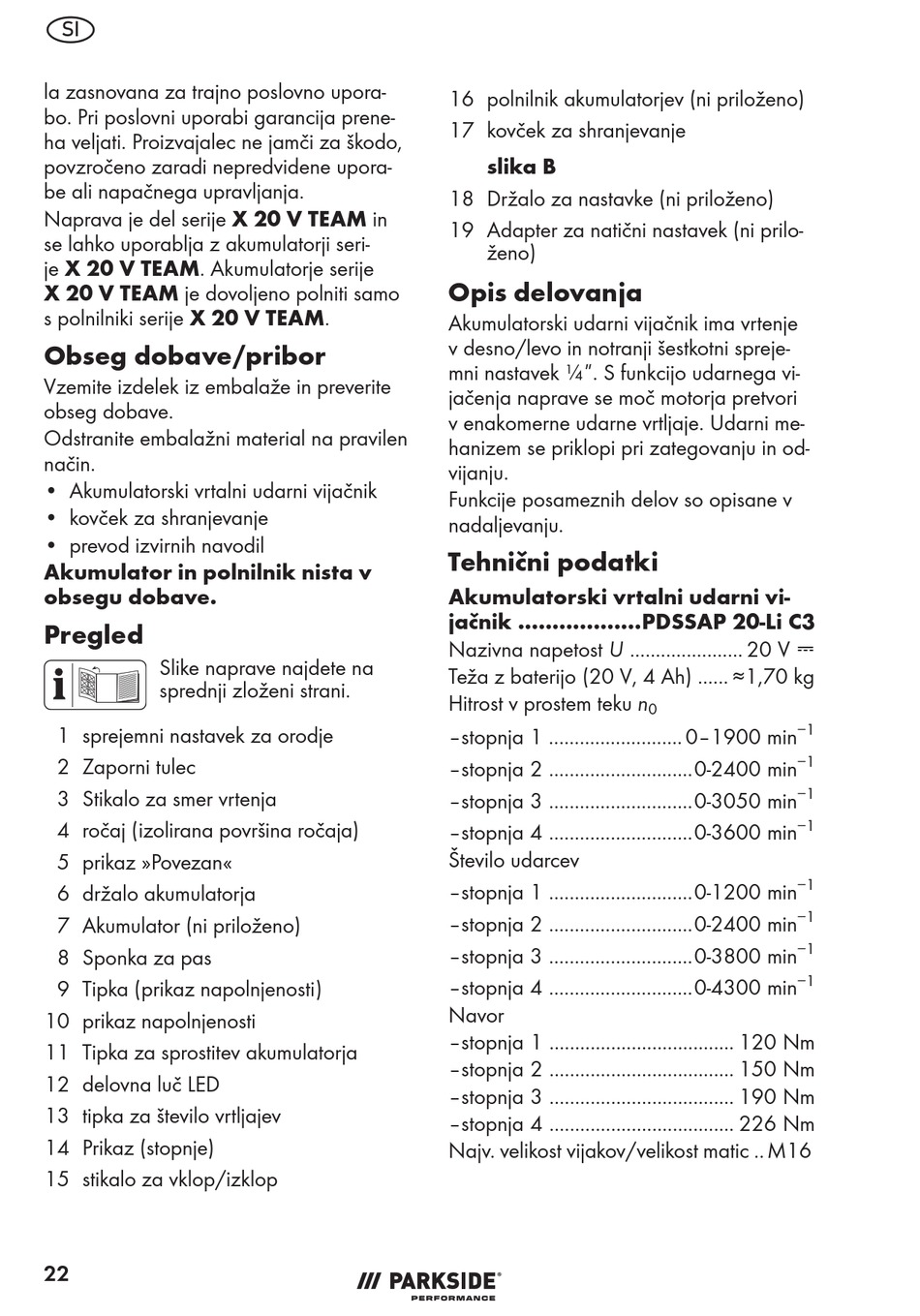

SI
la zasnovana za trajno poslovno upora-
bo. Pri poslovni uporabi garancija prene-
ha veljati. Proizvajalec ne jamči za škodo,
povzročeno zaradi nepredvidene upora-
be ali napačnega upravljanja.
Naprava je del serije X 20 V TEAM in
se lahko uporablja z akumulatorji seri-
je X 20 V TEAM. Akumulatorje serije
X 20 V TEAM je dovoljeno polniti samo
s polnilniki serije X 20 V TEAM.

Obseg dobave/pribor

Vzemite izdelek iz embalaže in preverite
obseg dobave.
Odstranite embalažni material na pravilen
način.
• Akumulatorski vrtalni udarni vijačnik
• kovček za shranjevanje
• prevod izvirnih navodil
Akumulator in polnilnik nista v
obsegu dobave.

Pregled

Slike naprave najdete na
sprednji zloženi strani.
1 sprejemni nastavek za orodje
2 Zaporni tulec
3 Stikalo za smer vrtenja
4 ročaj (izolirana površina ročaja)
5 prikaz »Povezan«
6 držalo akumulatorja
7 Akumulator (ni priloženo)
8 Sponka za pas
9 Tipka (prikaz napolnjenosti)
10 prikaz napolnjenosti
11 Tipka za sprostitev akumulatorja
12 delovna luč LED
13 tipka za število vrtljajev
14 Prikaz (stopnje)
15 stikalo za vklop/izklop
22
16 polnilnik akumulatorjev (ni priloženo)
17 kovček za shranjevanje
slika B
18 Držalo za nastavke (ni priloženo)
19 Adapter za natični nastavek (ni prilo-
ženo)

Opis delovanja

Akumulatorski udarni vijačnik ima vrtenje
v desno/levo in notranji šestkotni spreje-
mni nastavek ¼". S funkcijo udarnega vi-
jačenja naprave se moč motorja pretvori
v enakomerne udarne vrtljaje. Udarni me-
hanizem se priklopi pri zategovanju in od-
vijanju.
Funkcije posameznih delov so opisane v
nadaljevanju.
Tehnični podatki
Akumulatorski vrtalni udarni vi-
jačnik ..................PDSSAP 20-Li C3
Nazivna napetost U ...................... 20 V ⎓
Teža z baterijo (20 V, 4 Ah) ...... ≈1,70 kg
Hitrost v prostem teku n
–stopnja 1 .......................... 0–1900 min
–stopnja 2 ............................0-2400 min
–stopnja 3 ............................0-3050 min
–stopnja 4 ............................0-3600 min
Število udarcev
–stopnja 1 ............................0-1200 min
–stopnja 2 ............................0-2400 min
–stopnja 3 ............................0-3800 min
–stopnja 4 ............................0-4300 min
Navor
–stopnja 1 .................................... 120 Nm
–stopnja 2 .................................... 150 Nm
–stopnja 3 .................................... 190 Nm
–stopnja 4 .................................... 226 Nm
Najv. velikost vijakov/velikost matic .. M16
