Kommunikations-Ports
Der RUGGEDCOM RSG2300F kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
Modulzuweisung
Abbildung 4.1

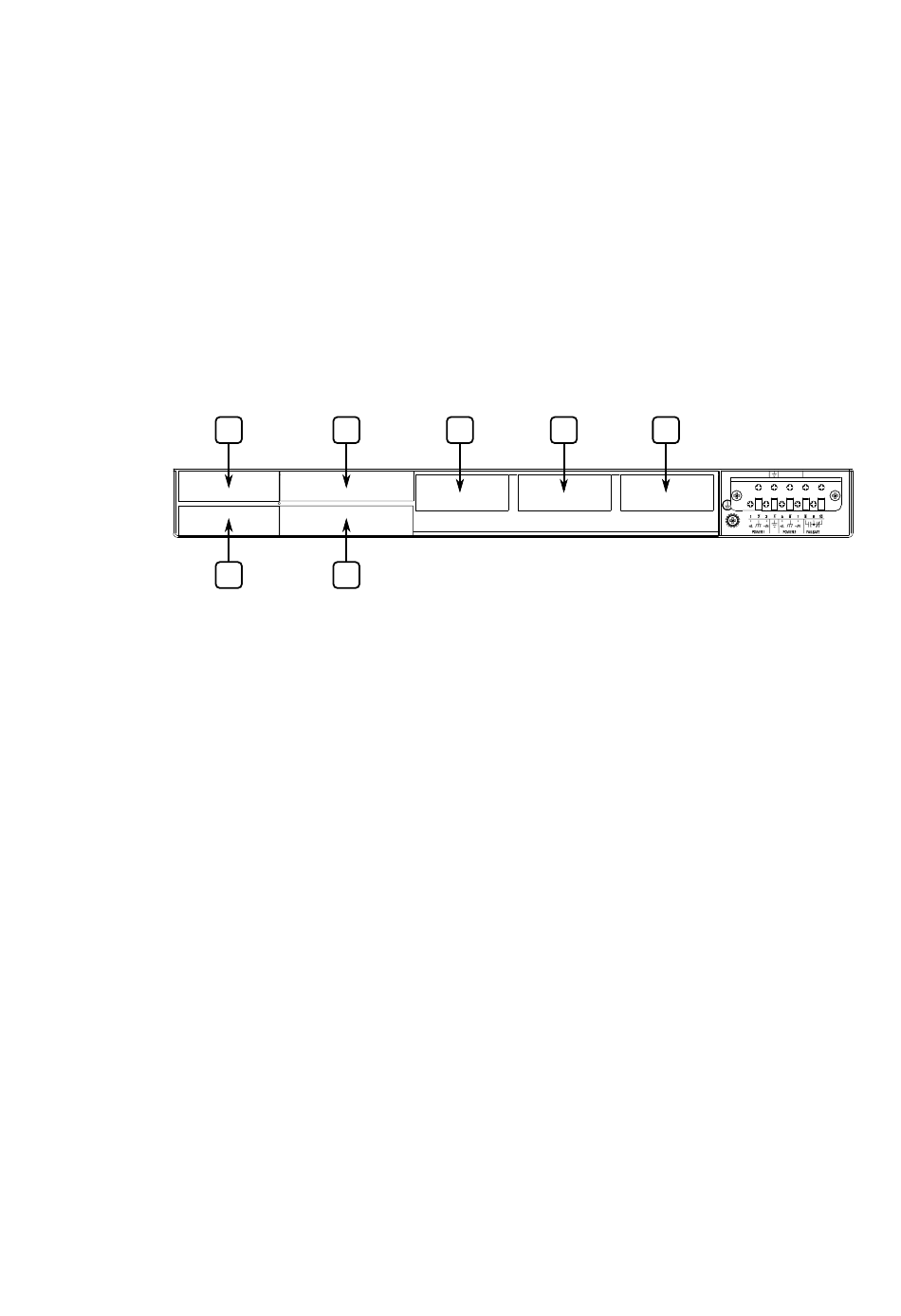

Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300F-Gehäuse:
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei
über die RUGGEDCOM RSG2300F-Bedienoberfläche ermittelt werden. Weitere
Informationen zum Lesen der Werksdaten-Datei finden Sie im "RUGGEDCOM ROS
Konfigurationshandbuch" zum RUGGEDCOM RSG2300F.
Port-LEDs
Jeder Kommunikationsport verfügt über eine LED, die den Portzustand (Verbindung/
Aktivität) anzeigt.
RUGGEDCOM RSG2300F
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1347-13
1 3
2 4
Modulzuweisung
Steckplatz 1 und 2 unterstützen eine beliebige Kombination aus Ethernet-
Modulen in Glasfaser- oder Kupfertechnik mit zwei Ports für bis zu 100 MBit/s
Steckplatz 3 und 4 unterstützen eine beliebige Kombination aus Gigabit-
Ethernet-Ports mit zwei Ports (1 GBit/s)
Steckplätze 5, 6 und 7 beherbergen 10/100TX-Kupfer-RJ45-Ethernet-Ports mit 8
Ports, insgesamt 24 Ports
5 6
4
7
