I V .
HECKTEIL
Der Hauptunterbrecher (Rücksetzschalter), das
Amperemeter, der manuelle Freilaufhebel, die Stützräder,
die Hecksicherungen und der Antrieb befindet sich im
Heckteil Ihres Elektromobil. Siehe Abb. 6.
Amperemeter
Während des Ladevorganges zeigt das Amperemeter die
Ladeleistung des Ladegerätes an. Siehe V „Batterien und
Aufladung".
Hauptunterbrecher (Rücksetzschalter)
Bei einer zu niedrigen Batteriespannung oder bei der
Überlastung des Elektromobils durch schwere Last oder
zu große Steigungen, ist ein Auslösen der
Hauptunterbrecher möglich, um Motor und Elektronik vor
Schäden zu schützen. Siehe Abb. 6.
! Beim Auslösen der Sicherung springt der
Rücksetzschalter heraus.
! Sollte die Sicherung ausgelöst werden, wird die gesamte Stromversorgung unterbrochen.
! Lassen Sie die Elektronik eine oder zwei Minuten lang ruhen.
! Drücken Sie den Schalter, um die Sicherung zurückzustellen.
! Bei mehrfachen Auslösen der Sicherung sollten Sie die Batterien öfter aufladen oder einen Batterieladungstest
von Ihrem autorisierten Pride Fachhändler durchführen lassen.
! Bei wiederholten Auslösen der Sicherung wenden Sie sich an Ihren autorisierten Pride Fachhändler, um eine
Wartung durchzuführen.
Manueller Freilaufhebel
Um Ihr Elektromobil über kurze Strecken zu schieben, können Sie es auf Freilaufmodus umschalten.
! Der manuelle Freilaufhebel befindet sich am Ende der Antriebsbaugruppe, rechts am Heck Ihres Elektromobil.
Siehe Abb. 6.
! Den Schlüssel aus dem Schlüsselschalter entfernen.
! Ziehen Sie den manuellen Freilaufhebel, um das Antriebs- und Bremssystem auszukuppeln.
! Ihr Elektromobil kann jetzt geschoben werden.
! Drücken Sie den manuellen Freilaufhebel nach unten, um das Antriebs- und Bremssystem wieder einzukuppeln;
damit wird Ihr Elektromobil aus dem Freilaufmodus geschaltet.
WARNUNG! Vor dem Ein- oder Ausschalten des manuellen Freilaufmodus, achten Sie darauf, dass
der Schlüssel aus dem Schlüsselschalter entfernt wurde. Sitzen Sie niemals auf einem
Elektromobil im Freilaufmodus. Schalten Sie niemals auf einer Steigung Ihr Elektromobil auf
Freilaufmodus.
Ultimate
I H R
E L E K T R O M O B I L
www.pridemobility.com
AMPEREMETER
HAUPTUNTERBRECHER
(RÜCKSETZSCHALTER)
STÜTZRÄDER
ANTRIEBSBAUGRUPPE

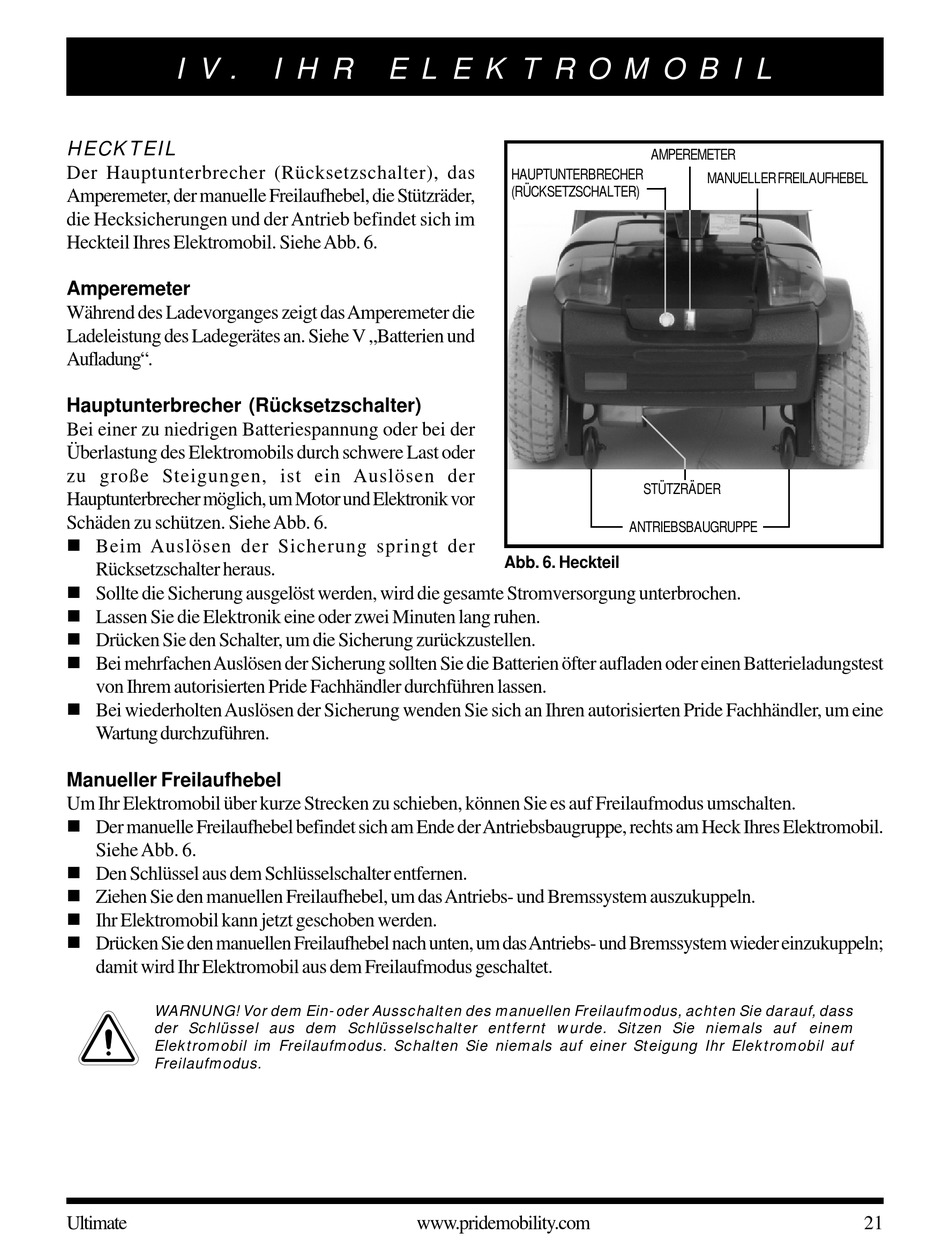

Abb. 6. Heckteil
MANUELLER FREILAUFHEBEL
21
