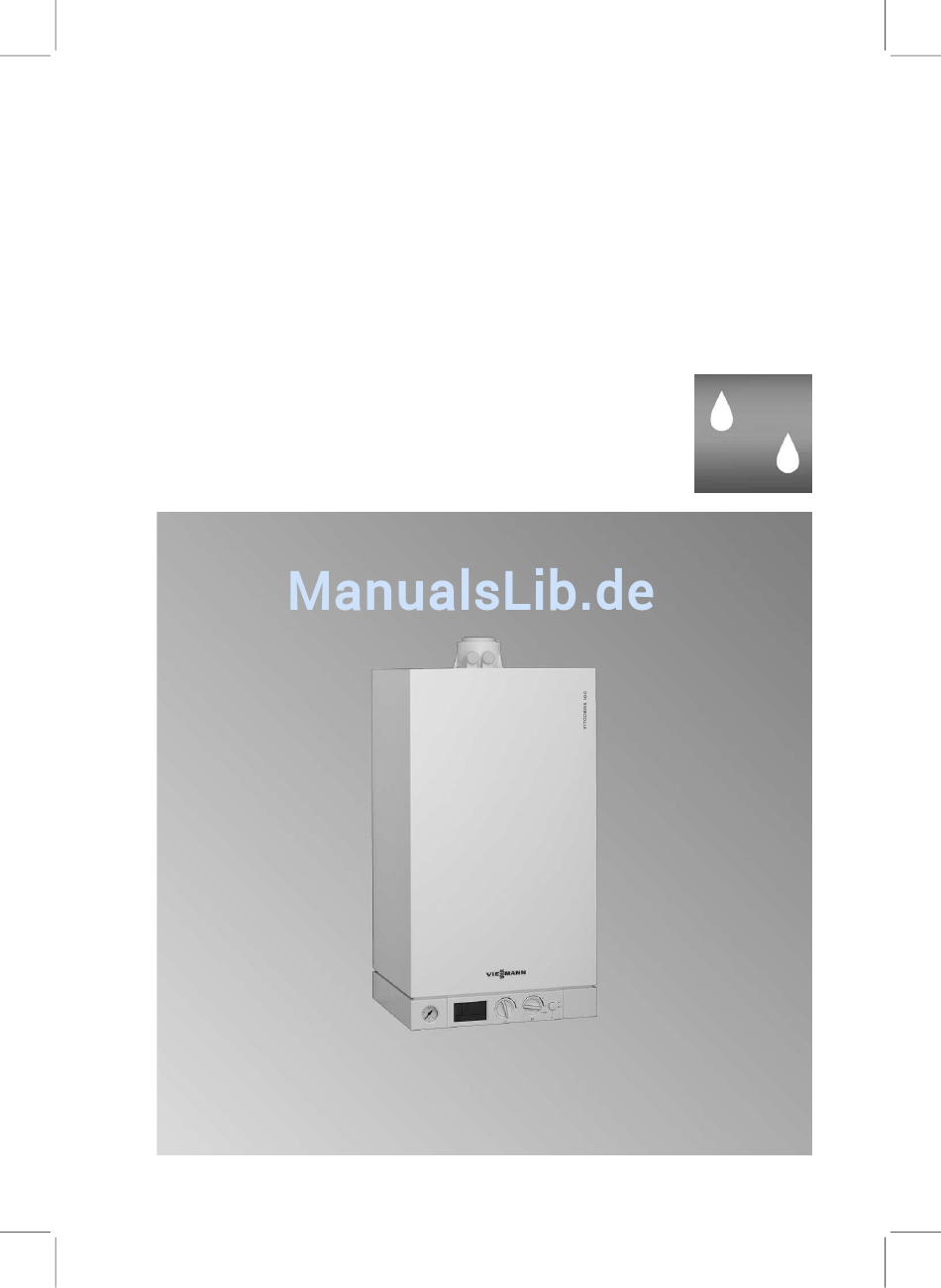

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung für angehobenen Betrieb oder witterungsgeführten Betrieb VITODENS 100-W Bitte aufbewahren! 5581 584 3/2008...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Gefahr hinweise Unsachgemäß durchgeführte Arbeiten an der Heizungsan- Gefahr lage können zu lebensbedro- Dieses Zeichen warnt vor Per- henden Unfällen führen. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Heizungs- raum Gefahr Abgase können zu lebensbe- Achtung drohenden Vergiftungen füh- Unzulässige Umgebungsbe- ren. dingungen können Schäden an Heizungsanlage abschalten. der Heizungsanlage verursa- Aufstellort belüften. chen und einen sicheren Türen in Wohnräumen Betrieb gefährden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme ..................Ihre Anlage ist voreingestellt ............... Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente ..........: Regelung öffnen ................Bedien- und Anzeigeelemente ..............Anzeigen im Display ................Betriebsweise der Heizungsanlage ............. Betrieb ohne Raumtemperatur-Regelgerät ..........Betrieb mit Raumtemperatur-Regelgerät .......... -
Seite 5: Zuerst Informieren
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Als Betreiber einer neuen Feuerungs- Anpassung der Regelung an die örtli- anlage sind Sie verpflichtet, diese chen und baulichen Gegebenheiten umgehend dem für Ihre Liegenschaft müssen von Ihrem Heizungsfachbe- zuständigen Bezirksschornsteinfeger- trieb vorgenommen werden. meister zu melden. -
Seite 6: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente : Regelung öffnen Die Bedien- und Anzeigeelemente befinden sich hinter der Abdeckklappe an der Vorderseite. Bedien- und Anzeigeelemente A Druckanzeige Drehknopf Heizwassertem- B Display peratur Drehknopf Warmwasser- E Netzschalter temperatur... -
Seite 7: Anzeigen Im Display
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) Anzeigen im Display A Heizbetrieb F Komfortfunktion eingeschaltet B Warmwasserbereitung G Komfortfunktion ausgeschaltet C Anzeigewert oder Störcode H Aktuelle Brennerleistung D Temperatur in °C oder °F (in Ver- K Brenner in Betrieb bindung mit Anzeigewert) L Störung E Serviceeinstellung aktiv (nur für... -
Seite 8: Witterungsgeführter Betrieb
Wo Sie bedienen Betriebsweise der Heizungsanlage (Fortsetzung) Witterungsgeführter Betrieb Bei witterungsgeführtem Betrieb wird Mit dem Drehknopf können Sie die Kesselwassertemperatur in die Raumtemperatur erhöhen oder Abhängigkeit von der Außentempera- reduzieren. tur geregelt. -
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Bevor Sie eine ausgeschaltete Heizungsanlage nach längerer Außerbetrieb- nahme wieder einschalten, empfehlen wir Ihnen, sich mit Ihrem Heizungsfach- betrieb in Verbindung zu setzen. 1. Kontrollieren Sie den Druck der Heizungsanlage am Manometer. Mindesteanlagendruck 0,8 bar. Falls der Druck der Anlage zu nied- rig ist, benachrichtigen Sie bitte Ihren Heizungsfachbetrieb. -
Seite 10: Heizungsanlage Außer Betrieb Nehmen
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Beide Drehknöpfe auf 0 drehen. Für den Heizkessel ist die Frost- schutzüberwachung aktiv. Frostschutz für die gesamte Hei- zungsanlage siehe Bedienungsanlei- tung für das Raumtemperatur- Regelgerät. Heizungsanlage außer Betrieb nehmen Falls Sie Ihre Heizungsanlage für längere Zeit (mehrere Monate) nicht nutzen wollen, sollten Sie sie außer Betrieb nehmen. -
Seite 11: Einstellungen
Einstellungen Heizen Einschalten: Drehknopf auf die gewünschte Heizwassertemperatur stellen. Falls ein Raumtemperatur-Regelgerät angeschlossen ist, stellen Sie die gewünschte Raumtemperatur am Raumtemperatur-Regelgerät ein (siehe Seite 7). Wenn Raumbeheizung erfolgt, erscheint die Anzeige im Dis- play. Ausschalten: Drehknopf auf 0 drehen. Warmwasser Die Warmwassertemperatur wählen Sie entsprechend Ihrem persönlichen Bedarf (z.B. -
Seite 12: Komfortfunktion Ein- Und Ausschalten
Einstellungen Komfortfunktion ein- und ausschalten Bei eingeschalteter Komfortfunktion wird der Durchlauferhitzer auf Temperatur (Bereitschaft) gehalten. Warmes Wasser steht damit kurzfristig zur Verfügung. Komfortfunktion einschalten Drehknopf kurzzeitig bis zum Rechtsanschlag (weniger als 3 s) dre- hen und wieder nach links drehen. Im Display erscheint COMFORT . -
Seite 13: Anzeigen Heizwassertemperatur
Anzeigen Heizwassertemperatur Die Kesselwassertemperatur wird während des Betriebs ständig im Dis- play angezeigt. -
Seite 14: Was Ist Zu Tun
Was ist zu tun? Verhalten der Anlage Was ist zu tun, wenn ... Ursache Behebung ... die Heizungsanlage Keine Netzspannung Netzschalter einschalten nicht in Betrieb geht Drehknopf steht Gewünschte Heizwasser- auf 0 temperatur einstellen (siehe Seite 11) Sicherung in der Strom- Heizungsfachbetrieb be- kreisverteilung (Haussi- nachrichtigen... -
Seite 15: Störungsanzeige Im Display
Was ist zu tun? Verhalten der Anlage (Fortsetzung) Was ist zu tun, wenn ... Ursache Behebung ... die Räume nicht die Vorrang der Warmwas- Warmwasserentnahme gewünschte Temperatur serbereitung beenden bzw. warten, bis haben, obwohl der Bren- der Warmwasserspeicher ner in Betrieb ist aufgeheizt ist Umwälzpumpe defekt Heizungsfachbetrieb be-... -
Seite 16: Instandhaltung Reinigung
Instandhaltung Reinigung Die Geräte können mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieeinspar- verordnung und die Normen DIN 4755, DIN 1988-8 und EN 806 vorgeschrie- ben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparen- den und umweltschonenden Heizbetrieb. - Seite 17 Instandhaltung Inspektion und Wartung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen bei nicht rückspülbaren Filtern alle 6 Monate den Filtereinsatz erneuern (Sichtkontrolle alle 2 Monate), bei rückspülbaren Filtern alle 2 Monate rückspülen.
-
Seite 18: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Sie können mit folgenden Maßnahmen zusätzlich Energie sparen: Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatventile B schließen Nicht überheizen, eine Raumtemperatur von 20 °C anstreben, jedes Grad Raumtempe- ratur weniger spart bis zu 6% Heiz- kosten. -
Seite 19: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anzeigeelemente Komfortfunktion ............Bedienelemente Raumtemperatur . -
Seite 20: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Hei- zungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungs- fachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
