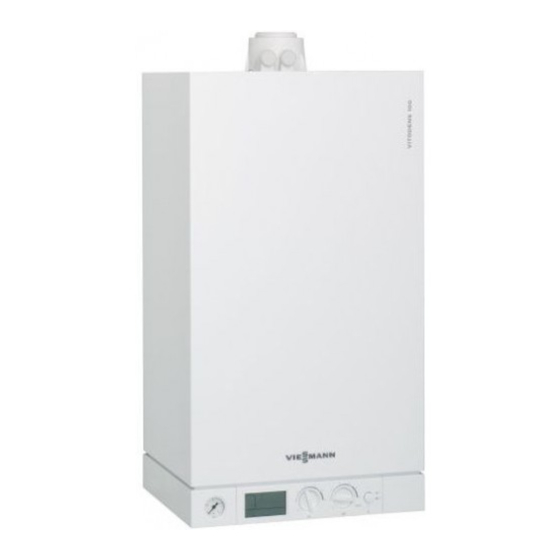

Viessmann Vitodens 100-W Montageanleitung
Vorschau ausblenden
Andere Handbücher für Vitodens 100-W:
- Montageanleitung und serviceanleitung (96 Seiten) ,
- Montageanleitung (84 Seiten) ,
- Planungsanleitung (80 Seiten)
Werbung
Quicklinks
Montageanleitung
für die Fachkraft
Gaskombiregler austauschen
für Vitodens 100-W und Vitodens 111-W
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Vitodens öffnen
Montage- und Serviceanleitung
5672 906
11/2015
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann Vitodens 100-W
Inhaltszusammenfassung für Viessmann Vitodens 100-W
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Gaskombiregler austauschen für Vitodens 100-W und Vitodens 111-W Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Bei Brennstoff Gas den Gasabsperr- Gefahr hahn schließen und gegen ungewolltes Dieses Zeichen warnt vor Per- Öffnen sichern.
- Seite 2 Vitodens 100-W Gaskombiregler austauschen 1. Elektrische Leitung von Gaskombi- 4. Am neuen Gaskombiregler A neue regler A abziehen. Dichtung D und je nach Gasart „Gasblende F“ einsetzen. 2. Überwurfmutter B abschrauben. ■ Betrieb mit Erdgas EG-E (G20): Dichtung D mit Gasblende F.
-
Seite 3: Brenner Ausbauen
Vitodens 100-W (Fortsetzung) 5. Gaskombiregler A mit neuen Dich- 6. Heizkessel in Betrieb nehmen und Dichtheit prüfen. tungen E anbauen. Anzugsdrehmoment für Befesti- Gefahr gungsschrauben C: 6 Nm Gasaustritt führt zu Explo- Anzugsdrehmoment für Überwurf- sionsgefahr. mutter B: 30 Nm Gasführende Teile auf Gas-... - Seite 4 Vitodens 111-W (Fortsetzung) Gaskombiregler austauschen 3. 2 Schrauben B lösen und Gas- kombiregler A abnehmen. 4. Am neuen Gaskombiregler A neue Dichtung C und je nach Gasart „Gasblende E“ einsetzen. ■ Betrieb mit Erdgas EG-E (G20): Dichtung C mit Gasblende. ■...
-
Seite 5: Co 2 -Gehalt Prüfen
Vitodens 111-W (Fortsetzung) 6. Heizkessel in Betrieb nehmen und Achtung Dichtheit prüfen. Die Verwendung von Leck- suchspray kann zu Funkti- Gefahr onsstörungen führen. Gasaustritt führt zu Explo- Lecksuchspray darf nicht mit sionsgefahr. elektrischen Kontakten in Gasführende Teile auf Gas- Berührung kommen oder die dichtheit prüfen. - Seite 6 -Gehalt prüfen (Fortsetzung) 04. Obere Wärmeleistung einstellen: Drehknopf „tr“ auf Rechtsan- schlag drehen, bis im Display 5 Balken für obere Wärmeleistung erscheinen. 05. CO -Gehalt für obere Wärmeleis- tung messen. Der CO -Gehalt muss zwischen folgenden Werten liegen. Siehe Tabelle: Gasart -Gehalt in %...
- Seite 7 -Gehalt prüfen (Fortsetzung) 09. CO -Gehalt für obere und untere Wärmeleistung nochmals messen. 10. Heizkessel außer Betrieb nehmen, Abgasanalysegerät abnehmen und Öffnung Abgas A verschließen. 11. Drehknopf „rt“ wieder in ursprüngliche Stellung drehen. 12. Vorderblech anbauen und Heizkes- sel in Betrieb nehmen.
- Seite 8 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
