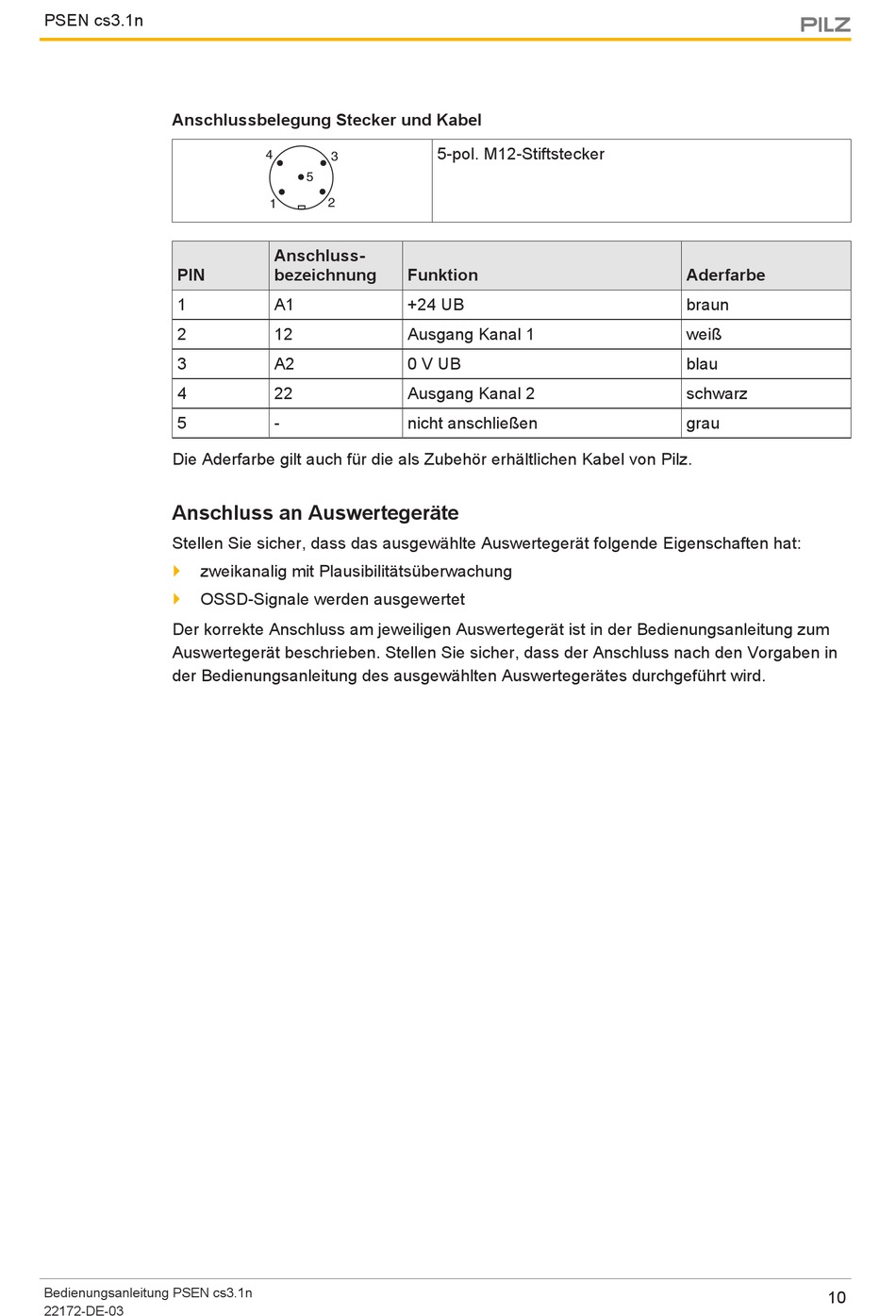

PSEN cs3.1n
Anschlussbelegung Stecker und Kabel
PIN
1
2
3
4
5
Die Aderfarbe gilt auch für die als Zubehör erhältlichen Kabel von Pilz.
Anschluss an Auswertegeräte
Stellen Sie sicher, dass das ausgewählte Auswertegerät folgende Eigenschaften hat:
}
zweikanalig mit Plausibilitätsüberwachung
}
OSSD-Signale werden ausgewertet
Der korrekte Anschluss am jeweiligen Auswertegerät ist in der Bedienungsanleitung zum
Auswertegerät beschrieben. Stellen Sie sicher, dass der Anschluss nach den Vorgaben in
der Bedienungsanleitung des ausgewählten Auswertegerätes durchgeführt wird.
Bedienungsanleitung PSEN cs3.1n
22172-DE-03
4
3
5
2
1
Anschluss-
bezeichnung
Funktion
A1
+24 UB
12
Ausgang Kanal 1
A2
0 V UB
22
Ausgang Kanal 2
-
nicht anschließen
5-pol. M12-Stiftstecker
Aderfarbe
braun
weiß
blau
schwarz
grau
10
