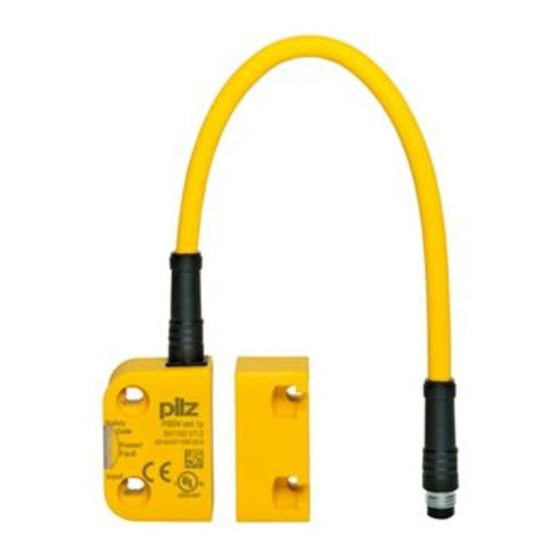

- Seite 1 PSEN cs3.1n Sensorik PSEN Bedienungsanleitung-22172-DE-07...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Einlernen des Betätigers ....................... Montage ..........................Allgemein ..........................Sicherheitsschalter ........................Betätiger cs1.1 oder cs3.1 ......................Betätiger cs3.1 low profile......................Sicherheitsschalter und Betätiger ausrichten ................Justage ........................... Betrieb ............................ Abmessungen in mm ......................Sicherheitsschalter PSEN cs3.1n ..................... Betätiger ........................... Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 4 Technische Daten Sicherheitsschalter ................Technische Daten Betätiger ....................Klassifizierung nach ZVEI, CB24I ..................Sicherheitstechnische Kenndaten ..................Ergänzende Daten ......................... Funkzulassungen........................Bestelldaten ........................... Sicherheitsschalter ........................Betätiger ........................... Komplettsysteme ........................Zubehör ............................ EG-Konformitätserklärung ....................UKCA-Declaration of Conformity ..................Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 5 PSEN cs3.1n Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN cs3.1n. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 6 Das Produkt ist für die Anwendung in der Industrieumgebung bestimmt. Das Produkt kann bei Installation in anderen Umgebungen Funkstörungen verur- sachen. Ergreifen Sie bei der Installation in anderen Umgebungen Maßnah- men, um die für den jeweiligen Installationsort gültigen Normen und Richtli- nien bezüglich Funkstörungen einzuhalten. Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 7 Produkt nicht bestimmungsgemäß verwendet wurde, die Schäden auf Nichtbeachtung der Bedienungsanleitung zurückzuführen sind, das Betreiberpersonal nicht ordnungsgemäß ausgebildet ist, oder Veränderungen irgendeiner Art vorgenommen wurden (z. B. Austauschen von Bau- teilen auf den Leiterplatten, Lötarbeiten usw). Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 8 Entfernen Sie die Schutzkappe des Steckers erst unmittelbar vor Anschluss des Geräts. Einer möglichen Verschmutzung wird damit vorgebeugt. Gerätemerkmale Transpondertechnik zur Anwesenheitserkennung Pilz-Codierungstyp: codiert 2-kanaliger Betrieb 2 Sicherheitsausgänge LED-Anzeige für: – Zustand Betätiger – Versorgungsspannung/Fehler 1 Betätigungsrichtung 5-poliger M12-Stiftstecker Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 9 Abhängig von der Position des Betätigers, liegt an den Sicherheitsausgängen ein High- oder Low-Signal an. Im sicheren Zustand sind die Sicherheitsausgängen im AUS-Zustand. Zustand der Ausgänge: Betätiger im Ansprechbe- Sicherheitsausgang 12 Sicherheitsausgang 22 reich High High nein Blockschaltbild A1 A2 Receiver Actuator Power 12 22 Bedienungsanleitung PSEN cs3.1n 22172-DE-07...
- Seite 10 Typischer Schaltabstand S und Typischer Ausschaltabstand S – Messung bei Raumtemperatur – auf Kunststoff montiert Seiten- und Höhenversatz -7,5 -10 -7,5 -5 -2,5 0 2,5 -2,5 Abb.: Sicherheitsschalter PSEN cs3.1n mit Betätiger PSEN cs3.1 Bedienungsanleitung PSEN cs3.1n | 10 22172-DE-07...
- Seite 11 -8 -6 -4 -2 0 10 12 14 Abb.: Sicherheitsschalter PSEN cs3.1n mit Betätiger PSEN cs1.1 Abb.: Sicherheitsschalter PSEN cs3.1n mit Betätiger PSEN cs3.1 low profile glue oder PSEN cs3.1 low profile screw Legende [1] Hysterese [2] Typischer Schaltabstand S...
- Seite 12 Anschluss- Funktion Aderfarbe bezeichnung +24 UB braun Ausgang Kanal 1 weiß 0 V UB blau Ausgang Kanal 2 schwarz nicht anschließen grau Die Aderfarbe gilt auch für die als Zubehör erhältlichen Kabel von Pilz. Bedienungsanleitung PSEN cs3.1n | 12 22172-DE-07...
- Seite 13 Anschlussschema Einzelschaltung Sicherheitsschalter Betätiger Auswertegerät FS: Failsafe Geeignete Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung PNOZpower für Schutztürüberwachung PNOZsigma für Schutztürüberwachung PNOZ X für Schutztürüberwachung PNOZmulti für Schutztürüberwachung Konfigurieren Sie den Schalter im PNOZmulti Configurator mit Schaltertyp 3.
- Seite 14 Auswertegerät beschrieben. Stellen Sie sicher, dass der Anschluss nach den Vorgaben in der Bedienungsanleitung des ausgewählten Auswertegeräts durchgeführt wird. Auf den folgenden Seiten sind beispielhaft die Anschlüsse an zwei Auswertegeräten darge- stellt: PNOZ s3 und PNOZmulti PNOZ s3 PSENcode PNOZ s3 PNOZmulti PNOZmulti PSENcode n.c. Bedienungsanleitung PSEN cs3.1n | 14 22172-DE-07...
- Seite 15 PSEN cs3.1n Einlernen des Betätigers Es wird jeder zugelassene Betätiger (siehe Bestimmungsgemäße Verwendung [ 6]) von Pilz erkannt, sobald er in den Ansprechbereich gebracht wird. Montage Allgemein ACHTUNG! Möglicher Verlust der Sicherheitsfunktion durch veränderte Geräteei- genschaften Eine Umgebung mit elektrisch oder magnetisch leitfähigem Material kann die Geräteeigenschaften beeinflussen.
- Seite 16 4. Sichern Sie den Betätiger gegen unbefugtes Entfernen und vor Verschmutzung. Ver- schließen Sie die Montageöffnungen mit den mitgelieferten Verschlüssen. Die Verwen- dung der Verschlüsse ist als gleichwertig anzusehen zur Verwendung von nicht lösba- ren Befestigungen nach EN ISO 14119. Parallele Montage Orthogonale Montage Bedienungsanleitung PSEN cs3.1n | 16 22172-DE-07...
- Seite 17 Durch Entfernen des Betätigers wird der Betätiger zerstört. Die Klebekraft des Betätigers auf den Materialien Aluminium, Edelstahl, Polycarbonat und Glas wurde überprüft. Überprüfen Sie bei abweichenden Materialien der Oberfläche die Klebekraft auf der Oberfläche. Bedienungsanleitung PSEN cs3.1n | 17 22172-DE-07...
- Seite 18 4. Ziehen Sie die Abdeckfolie von der Klebefolie des Betätigers ab. Berühren Sie die Klebefolie nach dem Entfernen der Abdeckfolie nicht! 5. Schließen Sie die Schutztür vorsichtig und drücken Sie den Betätiger anschließend an die Klebeposition an. Bedienungsanleitung PSEN cs3.1n | 18 22172-DE-07...
- Seite 19 Stellen Sie dabei sicher, dass der Mittelpunkt des Betätigers auf der Höhe der Ausricht- pfeile des Sensors und in der Mitte des Sensors ist. 5. Ziehen Sie die Abdeckfolie von der Klebefolie des Betätigers ab. Berühren Sie die Klebefolie nach dem Entfernen der Abdeckfolie nicht! Bedienungsanleitung PSEN cs3.1n | 19 22172-DE-07...
- Seite 20 Nach dieser Zeit ist eine Klebekraft von ca. 50 % erreicht. Die volle Klebekraft wird nach 72 Stunden bei mind. 20 °C Umgebungstemperatur erreicht. 8. Prüfen Sie nach 10 Minuten die Haltekraft des Klebers. Bei seitlichem Pressen darf sich der Betätiger nicht bewegen. 9. Ziehen Sie die M3-Kunststoffschraube mit 0,1 Nm an. Bedienungsanleitung PSEN cs3.1n | 20 22172-DE-07...
- Seite 21 Seiten- und Höhenversatz [ 10]). Betrieb WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PSEN cs3.1n | 21 22172-DE-07...
- Seite 22 LED "POWER/Fault" leuchtet grün: Gerät ist betriebsbereit LED "Safety Gate" leuchtet gelb: Betätiger befindet sich im Ansprechbereich Fehleranzeige: LED "POWER/Fault" leuchtet rot: Fehlermeldung. Abhilfe: Fehler beheben und Stromversorgung unterbrechen. Abmessungen in mm Sicherheitsschalter PSEN cs3.1n 26,4 Bedienungsanleitung PSEN cs3.1n | 22 22172-DE-07...
- Seite 23 PSEN cs3.1n Betätiger Abb.: Betätiger PSEN cs1.1 14,4 14,4 Abb.: Betätiger PSEN cs3.1 Bedienungsanleitung PSEN cs3.1n | 23 22172-DE-07...
- Seite 24 Leistung des externen Netzteils (DC) Max. Schaltfrequenz 3 Hz Max. Leitungskapazität an den Sicherheitsausgängen Leerlauf, PNOZ mit Relaiskontakten 400 nF PNOZmulti, PNOZelog, PSS 400 nF Max. Einschaltstromimpuls Stromimpuls A1 0,58 A Impulsdauer A1 1 ms Leerlaufstrom 20 mA Bedienungsanleitung PSEN cs3.1n | 24 22172-DE-07...
- Seite 25 93 % r. F. bei 40 °C EN 60947-5-3 Schwingungen nach Norm EN 60947-5-2 Frequenz 10 - 55 Hz Amplitude 1 mm Schockbeanspruchung nach Norm EN 60947-5-2 Beschleunigung Dauer 18 ms Luft- und Kriechstrecken Überspannungskategorie Verschmutzungsgrad Bedienungsanleitung PSEN cs3.1n | 25 22172-DE-07...
- Seite 26 Gesicherter Schaltabstand Sao 5 mm Typischer Schaltabstand So 10 mm Gesicherter Ausschaltabstand Sar 20 mm Typischer Ausschaltabstand Sr 12 mm Wiederholgenauigkeit Schaltabstände 10 % Änderung des Schaltabstands bei Temperaturän- derungen +-0,01mm/°C Typ. Hysterese 2 mm Bedienungsanleitung PSEN cs3.1n | 26 22172-DE-07...
- Seite 27 -40 - 85 °C -25 - 70 °C Feuchtebeanspruchung nach Norm EN 60068-2-78 EN 60068-2-78 Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C EN 60947-5-3 EN 60947-5-3 Bedienungsanleitung PSEN cs3.1n | 27 22172-DE-07...
- Seite 28 Feuchtebeanspruchung nach Norm EN 60068-2-30 EN 60068-2-30 Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Max. Betriebshöhe über NN 4000 m 4000 m EN 60947-5-3 EN 60947-5-3 Bedienungsanleitung PSEN cs3.1n | 28 22172-DE-07...
- Seite 29 ZVEI-Positionspapier "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Be- reich der funktionalen Sicherheit" beschrieben. Einpoliger Ausgang Schnittstellen Quelle Schnittstelle Sensor Klasse Senke Klasse C1, C2 Parameter Quelle Max. Testimpulsdauer 450 µs Max. Nennstrom 0,1 A Max. Kapazitive Last 0,4 µF Bedienungsanleitung PSEN cs3.1n | 29 22172-DE-07...
- Seite 30 INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PSEN cs3.1n | 30 22172-DE-07...
- Seite 31 2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
- Seite 32 630312 20 m 630298 30 m 630297 PSEN cable M12-5af gewinkelt, M12, 5-polig, offenes Kabel 630347 Buchse 630348 10 m 630349 30 m 630350 PDP67 F 8DI ION Dezentrales Eingangsmodul IP67 für PNOZmulti 773600 Bedienungsanleitung PSEN cs3.1n | 32 22172-DE-07...
- Seite 33 2006/42/EG über Maschinen 2014/53/EG über Funkanlagen Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regulations 2008...
- Seite 34 Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
