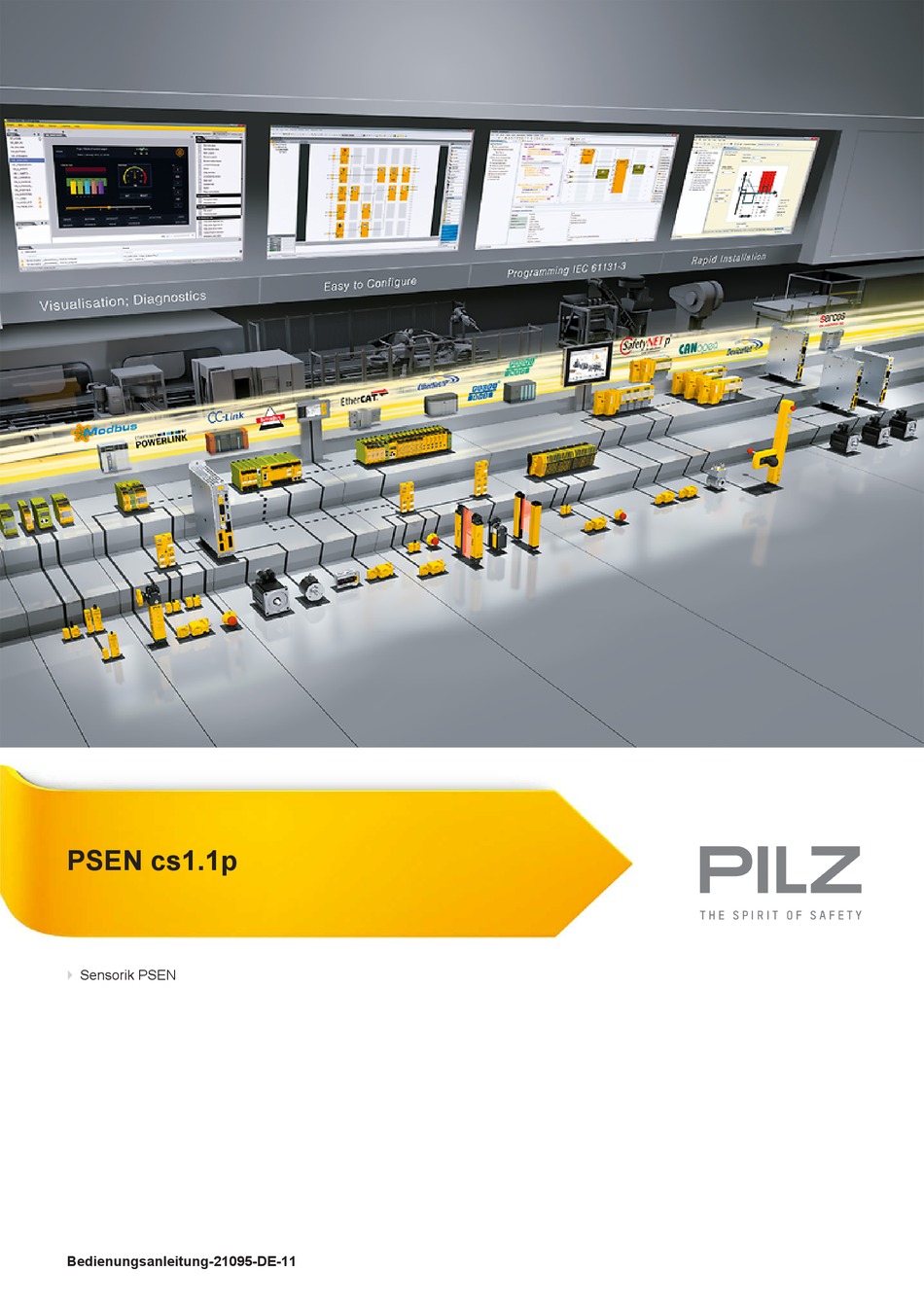

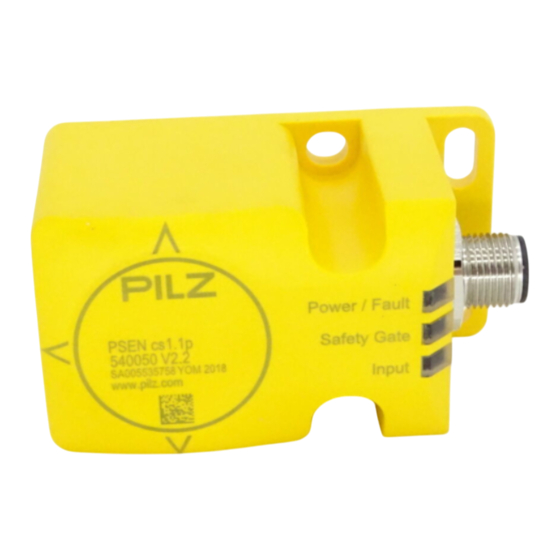

- Seite 1 PSEN cs1.1p Sensorik PSEN Bedienungsanleitung-21095-DE-11...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 ..................... Einzelschaltung......................... Reihenschaltung ........................Anschluss an Pilz-Auswertegeräte ................... Einlernen des Betätigers ....................... Montage ..........................Justage ........................... Betrieb ............................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Funkzulassungen........................Bestelldaten ........................... System ............................Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 4 Inhalt Zubehör ............................ EG-Konformitätserklärung ....................UKCA-Declaration of Conformity ..................Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 5 PSEN cs1.1p Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN cs1.1p ab Version 2.0. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. Installieren und nehmen Sie das Produkt nur dann in Betrieb, wenn Sie dieses Dokument gelesen und verstanden haben.
- Seite 6 Das Produkt ist für die Anwendung in der Industrieumgebung bestimmt. Das Produkt kann bei Installation in anderen Umgebungen Funkstörungen verur- sachen. Ergreifen Sie bei der Installation in anderen Umgebungen Maßnah- men, um die für den jeweiligen Installationsort gültigen Normen und Richtli- nien bezüglich Funkstörungen einzuhalten. Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 7 Der Betreiber ist außerdem verpflichtet, nur Personen einzusetzen, die mit den grundlegenden Vorschriften zur Arbeitssicherheit und Unfallverhütung vertraut sind, den Abschnitt Sicherheit in dieser Beschreibung gelesen und verstanden haben und mit den für die spezielle Anwendung geltenden Grund- und Fachnormen vertraut sind. Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 8 – Werden die ursprünglich montierten Betätiger durch Ersatzbetätiger ersetzt, so müssen die ursprünglich montierten Betätiger vor der Ent- sorgung zerstört werden. Entfernen Sie die Schutzkappe des Steckers erst unmittelbar vor Anschluss des Geräts. Einer möglichen Verschmutzung wird damit vorgebeugt. Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 9 Sicherheits- Meldeaus- Ansprechbe- eingang S11 eingang S21 ausgang 12 ausgang 22 gang Y32 reich (ohne Be- nutzung der SDD) High High High High High High nein High High High High High High x: High- oder Low-Signal Bedienungsanleitung PSEN cs1.1p 21095-DE-11...
- Seite 10 Die Kommunikation der Sensoren mit dem Feldbusmodul wird bei jedem neuen Anlegen der Versorgungsspannung automatisch neu aufgebaut. Somit kann ein Sensor z. B. im Ser- vicefall ausgetauscht werden, ohne dass besondere Maßnahmen notwendig sind. Ein Austausch kann über das Feldbusmodul, z. B. durch die Seriennummer, festgestellt werden. Bedienungsanleitung PSEN cs1.1p | 10 21095-DE-11...
- Seite 11 Weitere Informationen zu Safety Device Diagnostics finden Sie in Zusätzlich geltende Dokumente [ Schaltabstände Legende: : Gesicherter Schaltabstand: 15 mm : Typischer Schaltabstand: 21 mm : Typischer Ausschaltabstand: 32 mm : Gesicherter Ausschaltabstand: 40 mm Bedienungsanleitung PSEN cs1.1p | 11 21095-DE-11...
- Seite 12 1 oder 2 eingehalten wird. Die max. Leitungslänge I im Eingangskreis ermittelt sich aus – der max. Leitungskapazität an den Sicherheitsausgängen (siehe Technische Daten [ 24]). – der minimalen erlaubten Versorgungsspannung am Sicherheitsschalter (19,2 V). Bedienungsanleitung PSEN cs1.1p | 12 21095-DE-11...
- Seite 13 +24 V UB braun Ausgang Kanal 1 grün Ausgang Kanal 2 gelb Meldeausgang/Diagnoseaus- grau gang Eingang Kanal 1 rosa 0 V UB blau Diagnoseeingang Die Aderfarbe gilt auch für die als Zubehör erhältlichen Kabel von Pilz. Bedienungsanleitung PSEN cs1.1p | 13 21095-DE-11...
- Seite 14 Y32 mit einem Verbraucher, z. B. dem Eingang einer Steuerung, oder lassen Sie den Meldeausgang unverbunden. Beachten Sie den max. Strom (siehe Technische Daten [ 24]). Einzelschaltung Anschlussschema Einzelschaltung ohne SDD Sicherheitsschalter Betätiger Auswertegerät FS: Failsafe Bedienungsanleitung PSEN cs1.1p | 14 21095-DE-11...
- Seite 15 PSEN cs1.1p Anschlussschema Einzelschaltung mit SDD 24 V Betätiger Sicherheitsschalter I1 (FS) I2 (FS) Auswertegerät Feldbusmodul FS: Failsafe Bedienungsanleitung PSEN cs1.1p | 15 21095-DE-11...
- Seite 16 – PSEN ix2 F4 code – PSEN ix2 F8 code – PSEN Y junction M8-M12/M12 PIGTAIL – PSEN Y junction M12-M12/M12 PIGTAIL – PSEN Y junction M12 SENSOR – PSEN Y junction M12 cable channel Bedienungsanleitung PSEN cs1.1p | 16 21095-DE-11...
- Seite 17 An den Eingängen des Auswertegeräts (z. B. S11, S21 oder I1, I2) müssen wieder High- Signale liegen. Wiederholen Sie die Prüfung für jede Tür. Wenn die Eingangssignale nicht wie oben beschrieben reagieren, prüfen und korrigieren Sie die Verdrahtung und führen Sie den Test erneut durch. Bedienungsanleitung PSEN cs1.1p | 17 21095-DE-11...
- Seite 18 PSEN cs1.1p Anschlussschema Reihenschaltung ohne SDD Betätiger Sicherheitsschalter 1 Steuerung Betätiger Sicherheitsschalter 2 Betätiger Sicherheitsschalter n Auswertegerät FS: Failsafe Bedienungsanleitung PSEN cs1.1p | 18 21095-DE-11...
- Seite 19 PSEN cs1.1p Anschlussschema Reihenschaltung mit SDD 24 V Sicherheitsschalter Betätiger Betätiger Sicherheitsschalter Betätiger Sicherheitsschalter I1 (FS) I2 (FS) Auswertegerät Feldbusmodul FS: Failsafe ST: Standard Bedienungsanleitung PSEN cs1.1p | 19 21095-DE-11...
- Seite 20 PSEN cs1.1p Anschluss an Pilz-Auswertegeräte Der Sicherheitsschalter PSEN cs1.1p kann beispielsweise an Auswertegeräte von Pilz an- geschlossen werden. Geeignete Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung PNOZpower für Schutztürüberwachung PNOZsigma für Schutztürüberwachung PNOZ X für Schutztürüberwachung PNOZmulti für Schutztürüberwachung Konfigurieren Sie den Sicherheitsschalter im PNOZmulti Configurator mit Schaltertyp 3.
- Seite 21 Feldbusmodul PNOZmulti PSENcode Ohne SDD Mit SDD Einlernen des Betätigers Es wird jeder zugelassene Betätiger (siehe Bestimmungsgemäße Verwendung) von Pilz er- kannt, sobald er in den Ansprechbereich gebracht wird. Montage ACHTUNG! Möglicher Verlust der Sicherheitsfunktion durch veränderte Geräteei- genschaften Eine Umgebung mit elektrisch oder magnetisch leitfähigem Material kann die Geräteeigenschaften beeinflussen.
- Seite 22 5. Ziehen Sie die zweite Schraube des Betätigers nicht vollständig an. 6. Richten Sie den Sicherheitsschalter aus und ziehen Sie die Schrauben an. 7. Richten Sie den Betätiger aus und ziehen Sie die Schrauben an. Bedienungsanleitung PSEN cs1.1p | 22 21095-DE-11...
- Seite 23 LED "Input" blinkt gelb: an einem Eingang wechselt das Signal von High nach Low wäh- rend am anderen Eingang weiterhin ein High-Signal anliegt (Teilbetätigung). Abhilfe: beide Kanäle des Eingangskreises öffnen. LED " Power/Fault" leuchtet rot: Fehlermeldung Abhilfe: Fehler beheben und Stromversorgung unterbrechen. Abmessungen in mm Sicherheitsschalter 21,5 Bedienungsanleitung PSEN cs1.1p | 23 21095-DE-11...
- Seite 24 40 nF PNOZmulti, PNOZelog, PSS 70 nF Leerlaufstrom 50 mA Eingänge Anzahl Spannung an Eingängen 24 V DC Eingangsstrombereich 5 mA Max. Gesamtleitungswiderstand Rlmax Einkanalig bei UB DC 1000 Ohm Halbleiterausgänge Sicherheitsausgänge OSSD Meldeausgänge Bedienungsanleitung PSEN cs1.1p | 24 21095-DE-11...
- Seite 25 EN 60068-2-78 Feuchtigkeit 93 % r. F. bei 40 °C EN 60947-5-3 Schwingungen nach Norm EN 60947-5-2 Frequenz 10 - 55 Hz Amplitude 1 mm Schockbeanspruchung nach Norm EN 60947-5-2 Beschleunigung Dauer 11 ms Bedienungsanleitung PSEN cs1.1p | 25 21095-DE-11...
- Seite 26 Tiefe 40 mm Abmessungen Betätiger Höhe 11 mm Breite 40 mm Tiefe 40 mm Gewicht Sicherheitsschalter 130 g Gewicht Betätiger 20 g Gewicht 150 g Bei Normenangaben ohne Datum gelten die 2016-10 neuesten Ausgabestände. Bedienungsanleitung PSEN cs1.1p | 26 21095-DE-11...
- Seite 27 INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PSEN cs1.1p | 27 21095-DE-11...
- Seite 28 2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
- Seite 29 PSEN cs1.1p Bestelldaten System Produkttyp Merkmale Anschlussart Bestell-Nr. PSEN cs1.1p / PSEN cs1.1 Sicheres Schutztürsystem, Stiftstecker 8-polig M12 540000 codiert PSEN cs1.1p (switch) Sicherheitsschalter, codiert Stiftstecker 8-polig M12 540050 PSEN cs1.1 Betätiger, codiert 540080 Zubehör Montagematerial Produkttyp Merkmale Bestell-Nr. PSEN Winkel/bracket...
- Seite 30 SDD ES ETH Feldbusmodul Modbus/ Federkraftklemme 540130 TCP für Safety Device Dia- gnostics SDD ES Profibus Feldbusmodul Profibus für Federkraftklemme 540132 Safety Device Diagnostics SDD ES Profinet Feldbusmodul Profinet für Federkraftklemme 540138 Safety Device Diagnostics Bedienungsanleitung PSEN cs1.1p | 30 21095-DE-11...
- Seite 31 2006/42/EG über Maschinen 2014/53/EG über Funkanlagen Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regulations 2008...
- Seite 32 Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
