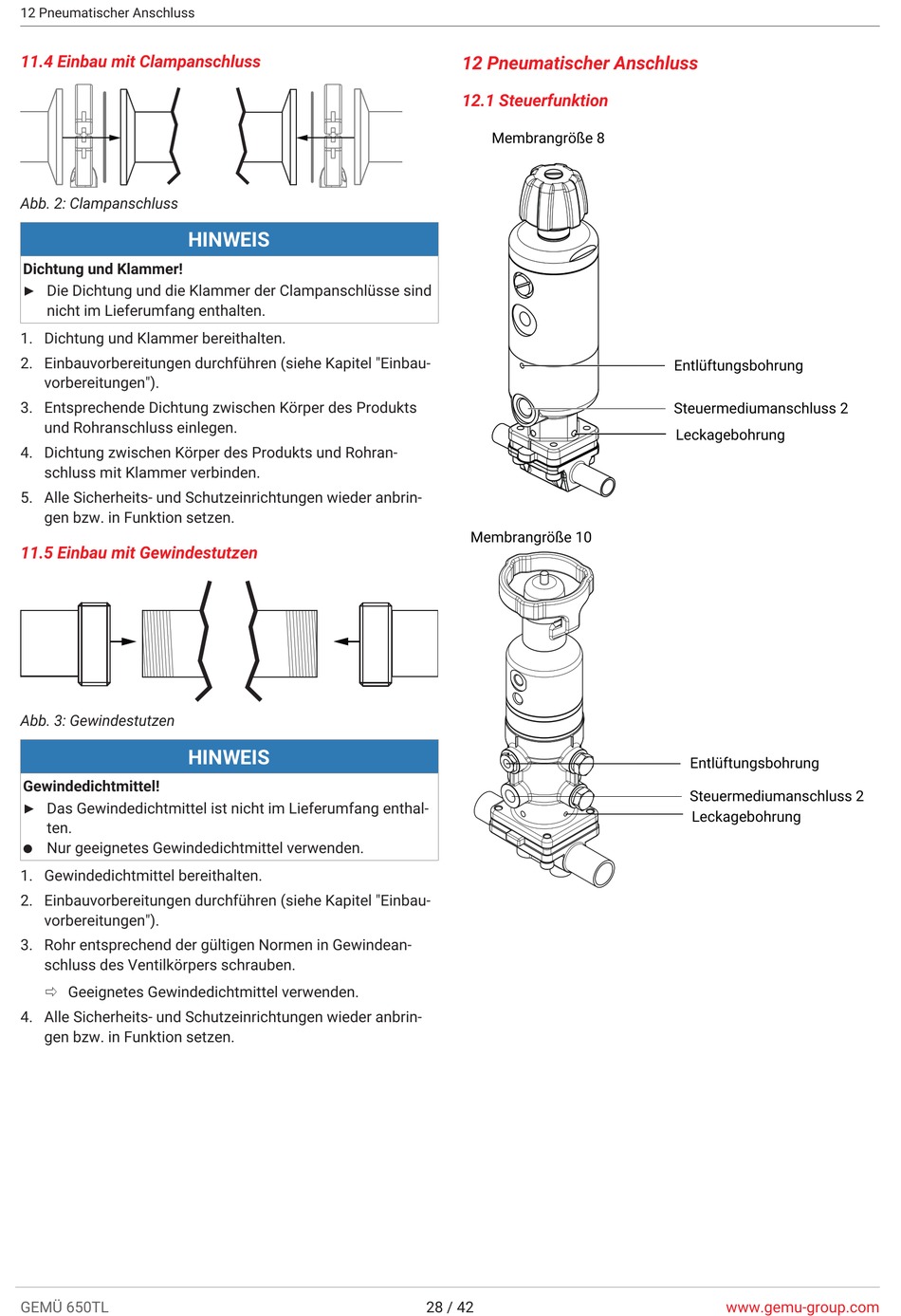

12 Pneumatischer Anschluss

11.4 Einbau mit Clampanschluss

Abb. 2: Clampanschluss
HINWEIS
Dichtung und Klammer!
▶ Die Dichtung und die Klammer der Clampanschlüsse sind
nicht im Lieferumfang enthalten.
1. Dichtung und Klammer bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Einbau-
vorbereitungen").
3. Entsprechende Dichtung zwischen Körper des Produkts
und Rohranschluss einlegen.
4. Dichtung zwischen Körper des Produkts und Rohran-
schluss mit Klammer verbinden.
5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.

11.5 Einbau mit Gewindestutzen

Abb. 3: Gewindestutzen
HINWEIS
Gewindedichtmittel!
▶ Das Gewindedichtmittel ist nicht im Lieferumfang enthal-
ten.
Nur geeignetes Gewindedichtmittel verwenden.
●
1. Gewindedichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Einbau-
vorbereitungen").
3. Rohr entsprechend der gültigen Normen in Gewindean-
schluss des Ventilkörpers schrauben.
ð Geeignetes Gewindedichtmittel verwenden.
4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
GEMÜ 650TL
12 Pneumatischer Anschluss

12.1 Steuerfunktion

Membrangröße 8
Membrangröße 10
28 / 42
Entlüftungsbohrung
Steuermediumanschluss 2
Leckagebohrung
Entlüftungsbohrung
Steuermediumanschluss 2
Leckagebohrung
