deutsch

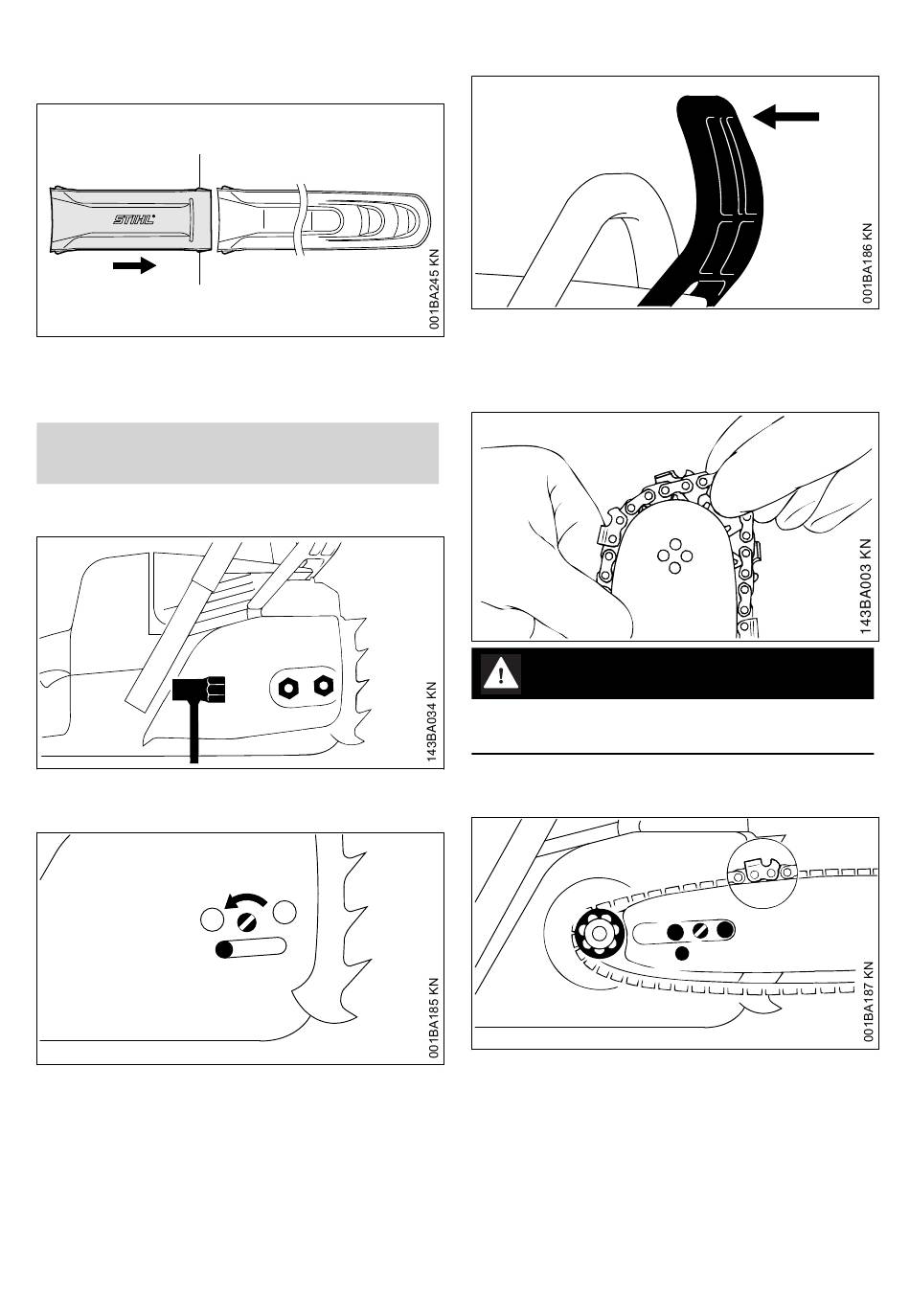

5.2 Kettenschutzverlängerung auf‐
stecken
1
1
► Kettenschutzverlängerung und Kettenschutz
zusammenstecken – Rastnasen (1) müssen
im Kettenschutz einrasten
6 Führungsschiene und
Sägekette montieren
6.1 Kettenraddeckel abbauen
► Muttern abdrehen und Kettenraddeckel
abnehmen
► Schraube (1) nach links drehen, bis der
Spannschieber (2) links an der Gehäuseaus‐
sparung anliegt
100
1
2
6 Führungsschiene und Sägekette montieren
6.2 Kettenbremse lösen
► Handschutz in Richtung des Griffrohrs ziehen
bis es hörbar klickt – Kettenbremse ist gelöst
6.3 Sägekette auflegen
WARNUNG
Schutzhandschuhe anziehen – Verletzungsge‐
fahr durch die scharfen Schneidezähne
► Sägekette an der Schienenspitze beginnend
auflegen
3
► Führungsschiene über die Schrauben (1)
legen – die Schneidkanten der Sägekette
müssen nach rechts zeigen
► Fixierbohrung (2) über den Zapfen des Spann‐
schiebers legen – gleichzeitig die Sägekette
über das Kettenrad (3) legen
► Schraube (4) nach rechts drehen, bis die
Sägekette unten nur noch ein wenig durch‐
hängt – und die Nasen der Treibglieder sich in
die Schienennut einlegen
1
1
2 4
0458-154-7621-C
