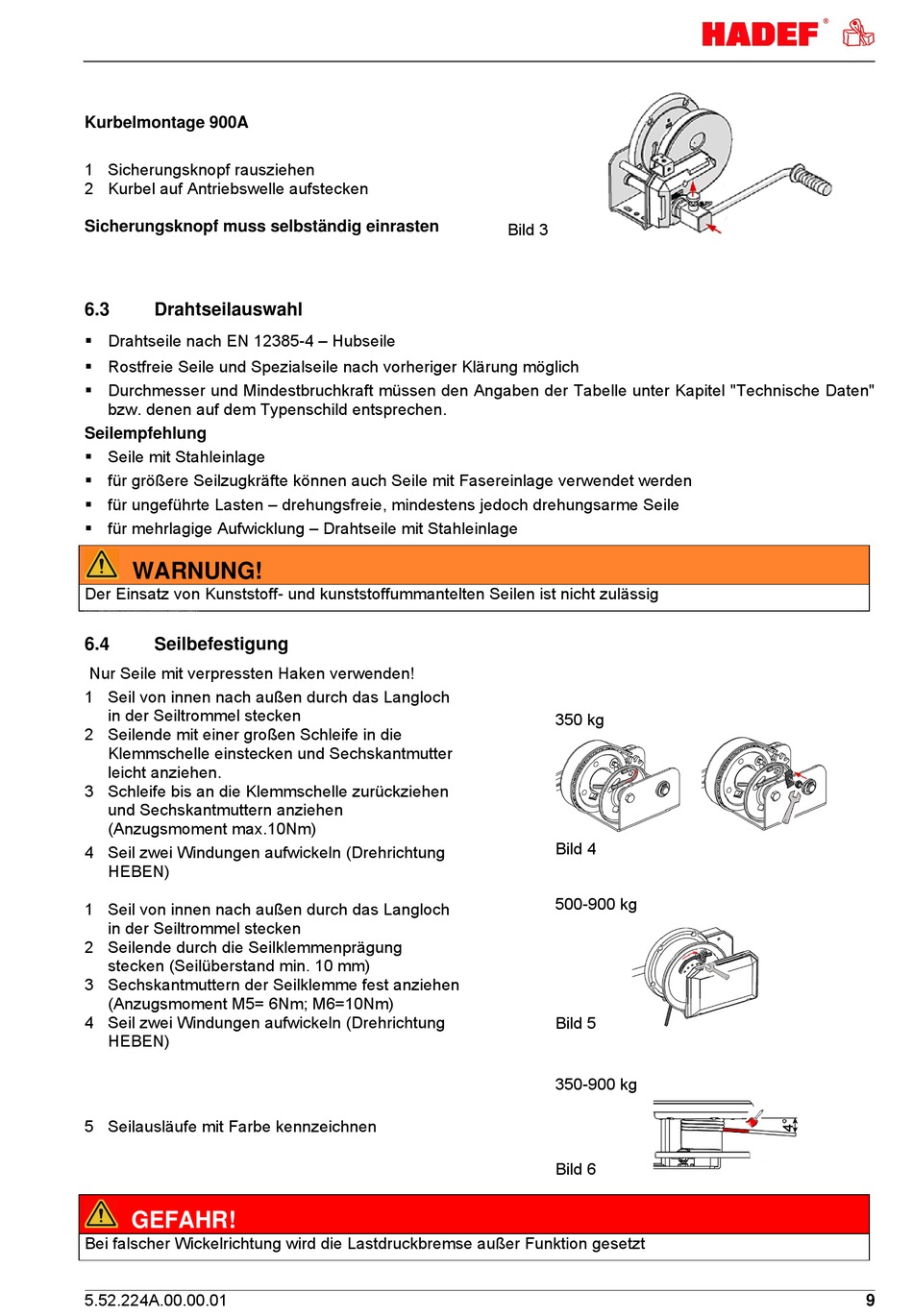

Drahtseilauswahl; Seilbefestigung - HADEF 220/15 Montage-, Betriebs- Und Wartungsanleitung

Kurbelmontage 900A
1 Sicherungsknopf rausziehen
2 Kurbel auf Antriebswelle aufstecken
Sicherungsknopf muss selbständig einrasten
Pos: 10.2.4.1.1 /1_HADEF/6--MONTAGE/Winde + Seilzug/Drahtseil/*Allgmein*/03-1.Seilauswahl-Ü @ 2\mod_1283498256034_6.docx @ 15529 @ @ 1
6.3

Drahtseilauswahl

Pos: 10.2.4.1.2 /1_HADEF/6--MONTAGE/Winde + Seilzug/Drahtseil/*Allgmein*/03-2.Seilauswahl-Alle-Seil nach EN @ 2\mod_1283498365267_6.docx @ 15533 @ @ 1
 Drahtseile nach EN 12385-4 – Hubseile
Pos: 10.2.4.1.3 /1_HADEF/6--MONTAGE/Winde + Seilzug/Drahtseil/*Allgmein*/03-3.Seilauswahl-Alle @ 0\mod_1175004971345_6.docx @ 2856 @ @ 1
 Rostfreie Seile und Spezialseile nach vorheriger Klärung möglich
 Durchmesser und Mindestbruchkraft müssen den Angaben der Tabelle unter Kapitel "Technische Daten"
bzw. denen auf dem Typenschild entsprechen.
Seilempfehlung
 Seile mit Stahleinlage
 für größere Seilzugkräfte können auch Seile mit Fasereinlage verwendet werden
 für ungeführte Lasten – drehungsfreie, mindestens jedoch drehungsarme Seile
 für mehrlagige Aufwicklung – Drahtseile mit Stahleinlage
Pos: 10.2.4.1.4 /1_HADEF/---ALLGEMEIN/Hinweise/Seile/WARNUNG - Kunststoffseile verboten @ 0\mod_1177329455688_6.docx @ 5224 @ @ 1
WARNUNG!
Der Einsatz von Kunststoff- und kunststoffummantelten Seilen ist nicht zulässig
Pos: 10.2.4.2.1 /1_HADEF/6--MONTAGE/Winde + Seilzug/Drahtseil/*05.Seilbefestigung*/220/15/220/15 @ 3\mod_1416923679677_6.docx @ 27909 @ @ 1
6.4

Seilbefestigung

Nur Seile mit verpressten Haken verwenden!
1 Seil von innen nach außen durch das Langloch
in der Seiltrommel stecken
2 Seilende mit einer großen Schleife in die
Klemmschelle einstecken und Sechskantmutter
leicht anziehen.
3 Schleife bis an die Klemmschelle zurückziehen
und Sechskantmuttern anziehen
(Anzugsmoment max.10Nm)
4 Seil zwei Windungen aufwickeln (Drehrichtung
HEBEN)
1 Seil von innen nach außen durch das Langloch
in der Seiltrommel stecken
2 Seilende durch die Seilklemmenprägung
stecken (Seilüberstand min. 10 mm)
3 Sechskantmuttern der Seilklemme fest anziehen
(Anzugsmoment M5= 6Nm; M6=10Nm)
4 Seil zwei Windungen aufwickeln (Drehrichtung
HEBEN)
5 Seilausläufe mit Farbe kennzeichnen
Pos: 10.2.4.2.2 /1_HADEF/---ALLGEMEIN/Hinweise/Winden/GEFAHR - Falsche Wickelrichtung - Keine Bremsfunktion @ 1\mod_1185957180147_6.docx @ 7707 @ @ 1
GEFAHR!
Bei falscher Wickelrichtung wird die Lastdruckbremse außer Funktion gesetzt
Pos: 10.2.4.3.1 /1_HADEF/6--MONTAGE/Winde + Seilzug/Drahtseil/*Allgmein*/06.Seilaufwicklung-Alle @ 0\mod_1175065250946_6.docx @ 2898 @ @ 1
5.52.224A.00.00.01
Bild 3
350 kg
Bild 4
500-900 kg
Bild 5
350-900 kg
Bild 6
9
