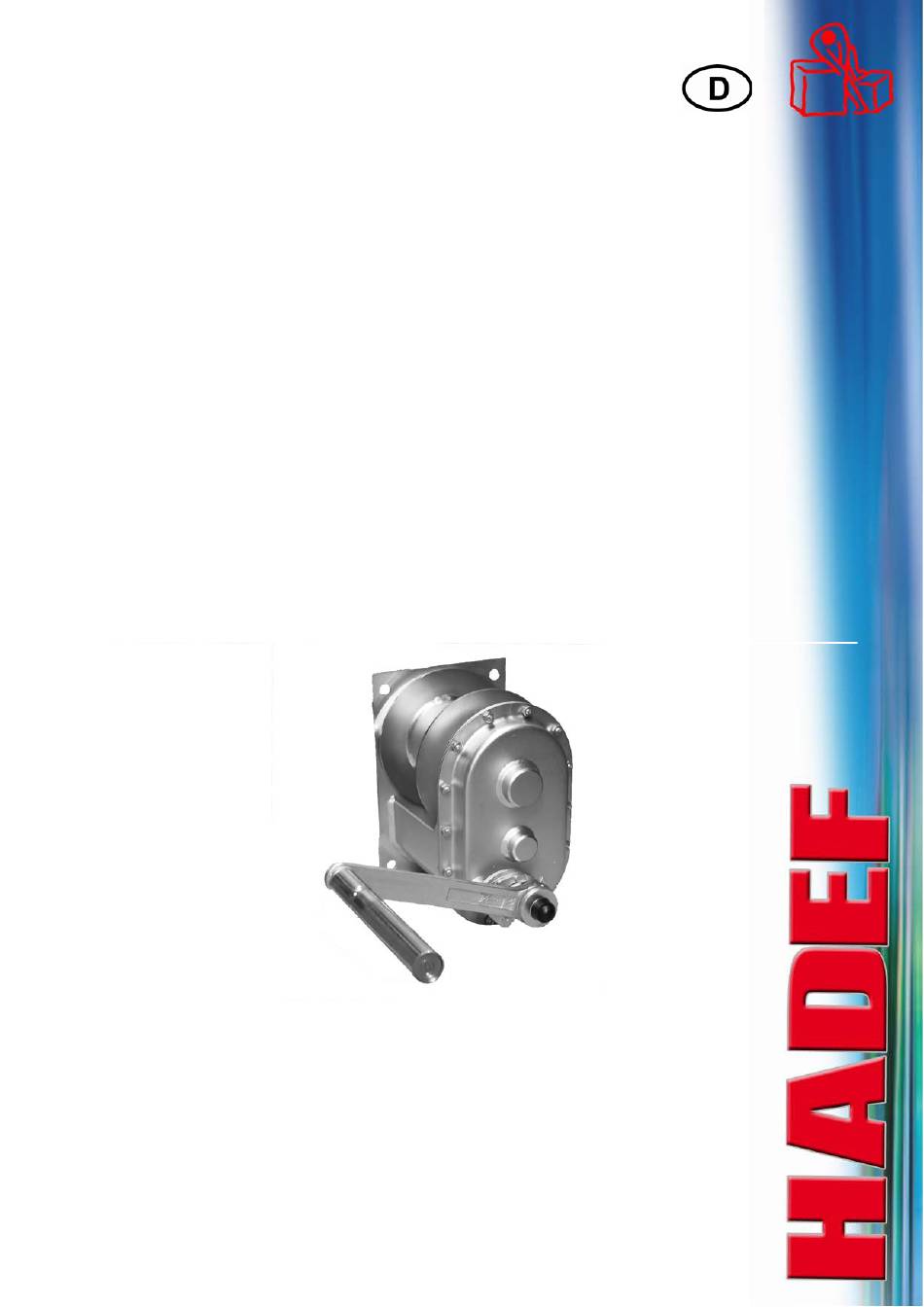

- Seite 1 Montage-, Betriebs- und Wartungsanleitung HADEF Stirnrad-Handwinde 260/76 5.52.246.00.00.01 Rev.01...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Sicherheit
Prüfung ....................11 12.1 Wiederkehrende Prüfungen.................... 11 12.2 Drahtseil ........................... 11 12.3 Inspektionsintervalle ....................... 11 Wartung ..................... 12 13.1 Drahtseil ........................... 12 13.2 Getriebe ..........................12 13.3 Sicherheitskurbel und Lastdruckbremse ..............12 13.4 Schmierstoffe - Auswahl ....................13 13.5 Schmierstoffe für Lebensmittelindustrie – Auswahl (optional*) ......... 13 Störung .................... -
Seite 4: Sorgfaltspflicht Des Betreibers
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Bestimmungsgemäße Verwendung
GEFAHR! Um schwerste Verletzungen zu verhindern ist bei Arbeiten mit dem Gerät folgendes zu beachten: persönliche Schutzausrüstung benutzen keine langen offenen Haare tragen keine Ringe, Ketten oder anderen Schmuck tragen keine lose Kleidung tragen Nicht mit den Händen in die Ketten, Seile, Antriebsteile oder andere bewegliche Teile greifen Bestimmungsgemäße Verwendung ... -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Grundlegende Sicherheitsmaßnahmen Montage-, Bedienungs- und Wartungsanweisung beachten Warnhinweise an Geräten und in der Anleitung beachten Sicherheitsabstände einhalten Für gute Sicht bei den Arbeitsvorgängen sorgen Die Geräte nur bestimmungsgemäß verwenden Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. ... -
Seite 7: Transportsicherung
Einsatz nur in bestimmungsgemäßer Atmosphäre bei einer Luftfeuchtigkeit von bis zu 100%, jedoch nicht unter Wasser! GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Seilwinden sind für den stationären Einsatz mit Montagebohrungen versehen. Gehäuse aus Stahlblech Die Seilwinde kann in jede gewünschte Lage angeordnet werden, die Seilablaufrichtung ist jedoch einzuhalten. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Durch Drehen der Handkurbel wird die Last gehoben oder gesenkt. Die eingebaute Lastdruckbremse verhindert das selbsttätige Senken der Last nach Loslassen der Handkurbel. Ein geringfügiges weiteres Absenken der Last bzw. drehen der Handkurbel ist systembedingt und stellt keinen Fehler dar. Wichtige Bauteile ... -
Seite 9: Drahtseilauswahl
Drahtseilauswahl Drahtseile nach EN 12385-4 – Hubseile Rostfreie Seile und Spezialseile nach vorheriger Klärung möglich Durchmesser und Mindestbruchkraft müssen den Angaben der Tabelle unter Kapitel "Technische Daten" bzw. denen auf dem Typenschild entsprechen. Seilempfehlung Seile mit Stahleinlage ... -
Seite 10: Seilablenkung
Seilablenkung Bei Montage einer Seilrolle muss diese mittig zur Seiltrommel angeordnet werden. Um ein geordnetes Aufwickeln des Seiles auf die Trommel zu gewährleisten, sollte der max. Seilablenkungswinkel nicht überschritten werden. Maximaler Seilablenkungswinkel ▫ 4° bei Standardseilen ▫ 2°... -
Seite 11: Drahtseil
Drahtseil Drahtseile müssen frei von Korrosion, Schmutz oder Beschädigungen sein. Sie müssen vor Inbetriebnahme geschmiert sein Bei Nichtschmierung verkürzen sich die Aufliegezeit und die Wartungsintervalle. WARNUNG! Der Einsatz von Kunststoff- und kunststoffummantelten Seilen ist nicht zulässig. Sicherheitsprüfung Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ... -
Seite 12: Wartung
Inbetriebnahme nach alle alle alle 3 Monaten 3 Monate 12 Monate 60 Monate Prüfung des Gerätes durch eine befähigte Person (wiederkehrende Prüfung) Schraubenverbindungen prüfen Funktion der Bremse prüfen Bremse – Luftspalt prüfen (nur bei elektrischen Geräten)*) Überlastsicherung (soweit relevant) Drahtseil reinigen und ölen Drahtseil und Seilendbefestigungen –... -
Seite 13: Schmierstoffe - Auswahl
Ein Austausch der verschlissenen Bremsringe sowie die Reparatur der Kurbel dürfen nur im Herstellerwerk erfolgen. Die Bremsbeläge müssen frei von Brüchen sein. Öl-, Fett-, Schmutz- und Feuchtigkeit auf den Belägen sollte möglichst vermieden werden, da dies einen erhöhten Verschleiß verursacht. Bei schwergängigem Senken, einige Tropfen Öl in die Spalten der Kurbelnabe träufeln. -
Seite 14: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. ...
