3.5

Anschluss

X1: Signalanschluss, Digitale Ausgänge, D-Sub 25
Das digitale Ausgangsmodul KM2042 schaltet die binären Steuersignale des Automatisierungsgerätes zur
Prozessebene an die Aktoren weiter.
Die 16 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht
überschreiten darf.
Der Signalanschluss erfolgt über eine 25-polige D-Sub-Buchse.
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.

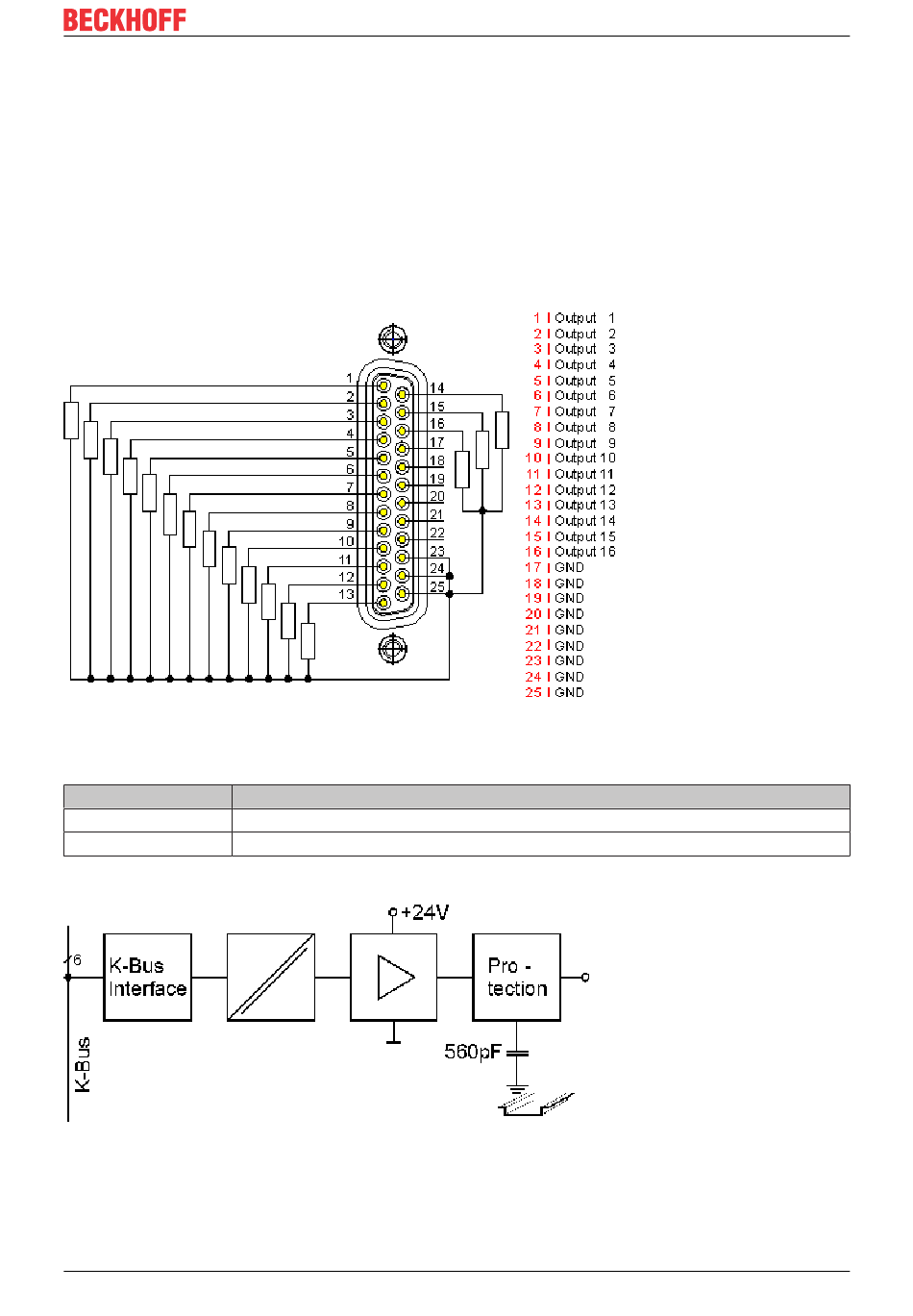

Abb. 4: Belegung der 25-poligen D-Sub-Buchse
X2: Anschluss der Versorgungsspannung für die Ausgänge
Bezeichnung Beschreibung
24 V Versorgungsspannung 24 V
0 V Versorgungsspannung 0 V
Blockschaltbild
Abb. 5: Blockschaltbild
KM2042 Version: 2.2.0
Montage und Verdrahtung
13
