Beckhoff KM2042 Dokumentation
Sechzehnkanaliges, digitales ausgangsmodul mit d-subanschluss
Verwandte Anleitungen für Beckhoff KM2042
Inhaltszusammenfassung für Beckhoff KM2042

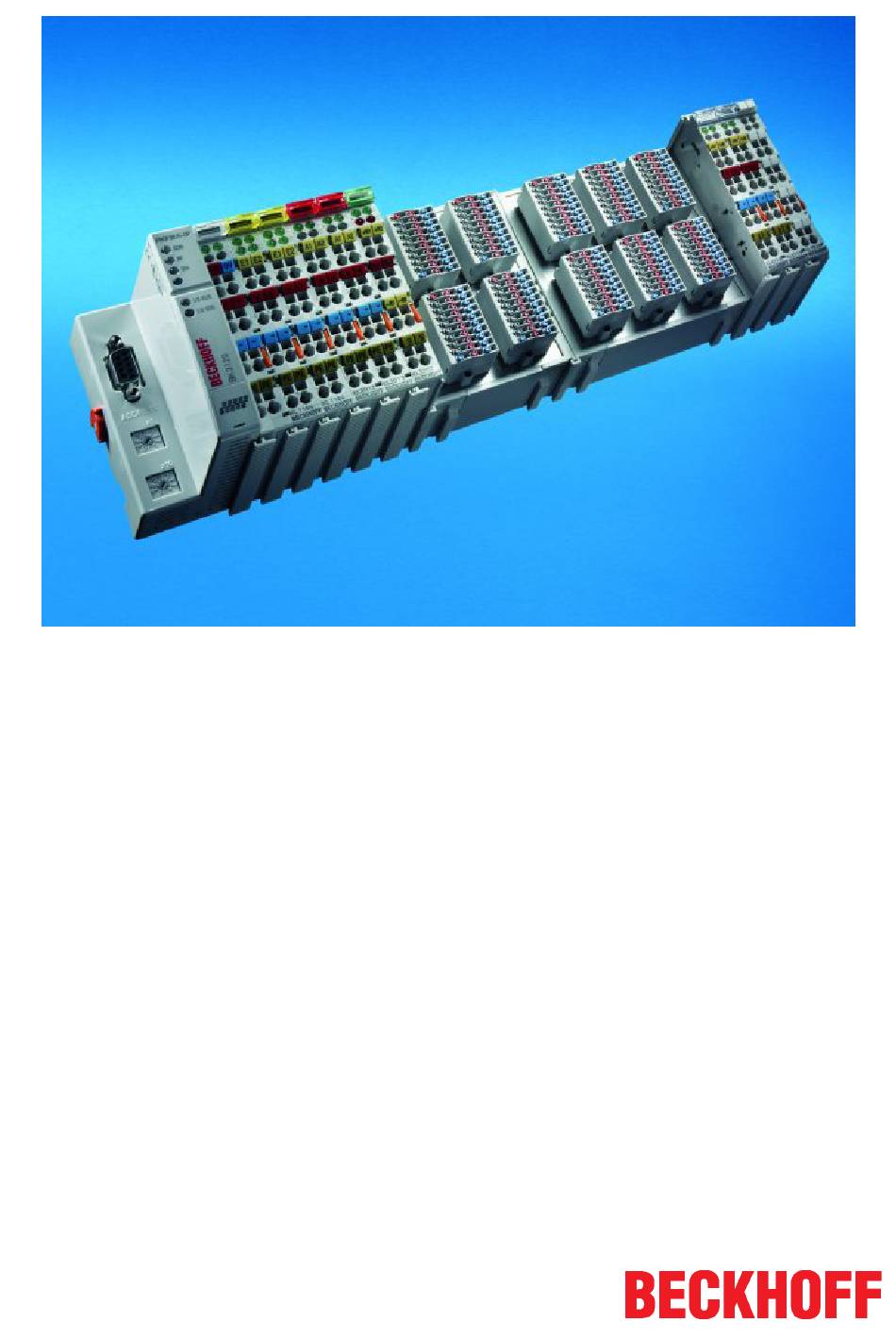

- Seite 1 Dokumentation zu KM2042 Sechzehnkanaliges, digitales Ausgangsmodul mit D-Sub- Anschluss Version: 2.0.0 Datum: 20.11.2017...
-
Seite 3: Inhaltsverzeichnis
Ausgabestände der Dokumentation .................... 7 2 Produktübersicht............................ 8 Einführung ............................ 8 Technische Daten........................... 9 3 Montage und Verdrahtung........................ 10 Empfohlene Tragschienen...................... 10 Montage und Demontage - Frontentriegelung oben.............. 10 Abmessungen.......................... 12 Anschluss ............................. 13 4 Anhang .............................. 14 Support und Service ........................ 14 KM2042 Version: 2.0.0... - Seite 4 Inhaltsverzeichnis Version: 2.0.0 KM2042...
-
Seite 5: Vorwort
Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
WW - Produktionswoche (Kalenderwoche) YY - Produktionsjahr FF - Firmware-Stand HH - Hardware-Stand Beispiel mit Ser. Nr.: 31 09 00 01: 31 - Produktionswoche 31 09 - Produktionsjahr 2009 00 - Firmware-Stand 00 01 - Hardware-Stand 01 KM2042 Version: 2.0.0... -
Seite 8: Produktübersicht
Produktübersicht Produktübersicht Einführung Abb. 1: KM2042 Das Klemmenmodul KM2042 kombiniert 16 digitale Ausgänge in einem D-Sub-Steckverbinder in kompakter Bauform. Die binären Steuersignale werden galvanisch getrennt zur Prozessebene an die Aktoren weitergeschaltet. Die modularen Klemmenmodule werden wie Standard-Busklemmen in das I/O-System integriert. -
Seite 9: Technische Daten
Spannungsversorgung für Elektronik über den K-Bus Stromaufnahme aus dem K-Bus typisch 5 mA Breite eines Busklemmenblocks maximal 64 Standard-Busklemmen oder 80 cm (ein KM2042 entspricht hierbei 2 Standard-Busklemmen) Datenbreite im Eingangsprozessabbild 0 Bit Datenbreite im Ausgangsprozessabbild 16 Bit Abmessungen ohne Antennen (B x H x T) ca. -
Seite 10: Montage Und Verdrahtung
WARNUNG Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Montage • Montieren Sie die Tragschiene an der vorgesehenen Montagestelle und drücken Sie (1) das Klemmenmodul gegen die Tragschiene, bis es auf der Tragschiene einrastet (2). Version: 2.0.0 KM2042... - Seite 11 über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück. • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Vermeiden Sie ein Verkanten; stabilisieren Sie das Modul ggf. mit der freien Hand KM2042 Version: 2.0.0...
-
Seite 12: Abmessungen
Montage und Verdrahtung Abmessungen Abb. 2: KM2042 - Abmessungen Version: 2.0.0 KM2042... -
Seite 13: Anschluss
Montage und Verdrahtung Anschluss X1: Signalanschluss, Digitale Ausgänge, D-Sub 25 Das digitale Ausgangsmodul KM2042 schaltet die binären Steuersignale des Automatisierungsgerätes zur Prozessebene an die Aktoren weiter. Die 16 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht überschreiten darf. -
Seite 14: Anhang
Anhang Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 15 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 KM2042 ............................Abb. 2 KM2042 - Abmessungen ......................Abb. 3 Belegung der 25-poligen D-Sub-Buchse ..................Abb. 4 Blockschaltbild ..........................KM2042 Version: 2.0.0...
