FRA

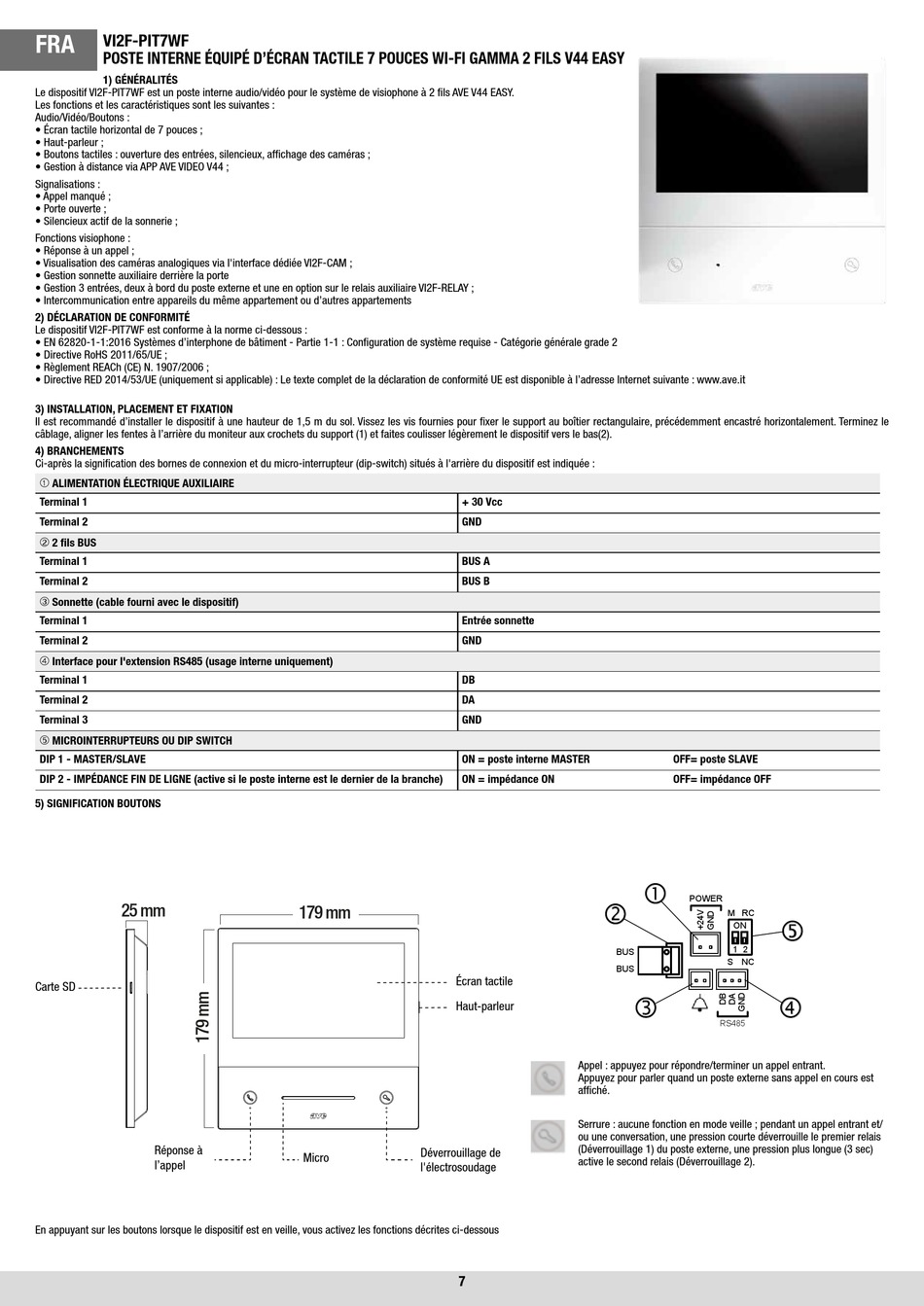

VI2F-PIT7WF
POSTE INTERNE ÉQUIPÉ D'ÉCRAN TACTILE 7 POUCES WI-FI GAMMA 2 FILS V44 EASY
1) GÉNÉRALITÉS
Le dispositif VI2F-PIT7WF est un poste interne audio/vidéo pour le système de visiophone à 2 fils AVE V44 EASY.
Les fonctions et les caractéristiques sont les suivantes :
Audio/Vidéo/Boutons :
• Écran tactile horizontal de 7 pouces ;
• Haut-parleur ;
• Boutons tactiles : ouverture des entrées, silencieux, affichage des caméras ;
• Gestion à distance via APP AVE VIDEO V44 ;
Signalisations :
• Appel manqué ;
• Porte ouverte ;
• Silencieux actif de la sonnerie ;
Fonctions visiophone :
• Réponse à un appel ;
• Visualisation des caméras analogiques via l'interface dédiée VI2F-CAM ;
• Gestion sonnette auxiliaire derrière la porte
• Gestion 3 entrées, deux à bord du poste externe et une en option sur le relais auxiliaire VI2F-RELAY ;
• Intercommunication entre appareils du même appartement ou d'autres appartements
2) DÉCLARATION DE CONFORMITÉ
Le dispositif VI2F-PIT7WF est conforme à la norme ci-dessous :
• EN 62820-1-1:2016 Systèmes d'interphone de bâtiment - Partie 1-1 : Configuration de système requise - Catégorie générale grade 2
• Directive RoHS 2011/65/UE ;
• Règlement REACh (CE) N. 1907/2006 ;
• Directive RED 2014/53/UE (uniquement si applicable) : Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.ave.it
3) INSTALLATION, PLACEMENT ET FIXATION
Il est recommandé d'installer le dispositif à une hauteur de 1,5 m du sol. Vissez les vis fournies pour fixer le support au boîtier rectangulaire, précédemment encastré horizontalement. Terminez le
câblage, aligner les fentes à l'arrière du moniteur aux crochets du support (1) et faites coulisser légèrement le dispositif vers le bas(2).
4) BRANCHEMENTS
Ci-après la signification des bornes de connexion et du micro-interrupteur (dip-switch) situés à l'arrière du dispositif est indiquée :
ALIMENTATION ÉLECTRIQUE AUXILIAIRE
➀
Terminal 1
Terminal 2
2 fils BUS
➁
Terminal 1
Terminal 2
Sonnette (cable fourni avec le dispositif)
➂
Terminal 1
Terminal 2
Interface pour l'extension RS485 (usage interne uniquement)
➃
Terminal 1
Terminal 2
Terminal 3
MICROINTERRUPTEURS OU DIP SWITCH
➄
DIP 1 - MASTER/SLAVE
DIP 2 - IMPÉDANCE FIN DE LIGNE (active si le poste interne est le dernier de la branche)
5) SIGNIFICATION BOUTONS
25 mm
Carte SD
Réponse à
l'appel
En appuyant sur les boutons lorsque le dispositif est en veille, vous activez les fonctions décrites ci-dessous
+ 30 Vcc
GND
BUS A
BUS B
Entrée sonnette
GND
DB
DA
GND
ON = poste interne MASTER
ON = impédance ON
179 mm
Écran tactile
Haut-parleur
Déverrouillage de
Micro
l'électrosoudage
7
OFF= poste SLAVE
OFF= impédance OFF
 
VI2F-PIT7WF
 
BUS
BUS
 
Appel : appuyez pour répondre/terminer un appel entrant.
POWER
VI2F-PIT7WF
M RC
ON
Appuyez pour parler quand un poste externe sans appel en cours est
1 2
BUS
S NC
BUS
affiché.
RS485
Serrure : aucune fonction en mode veille ; pendant un appel entrant et/
ou une conversation, une pression courte déverrouille le premier relais
(Déverrouillage 1) du poste externe, une pression plus longue (3 sec)
active le second relais (Déverrouillage 2).
POWER
25 mm
M RC
 
ON
1 2
S NC
 
RS485
