ES

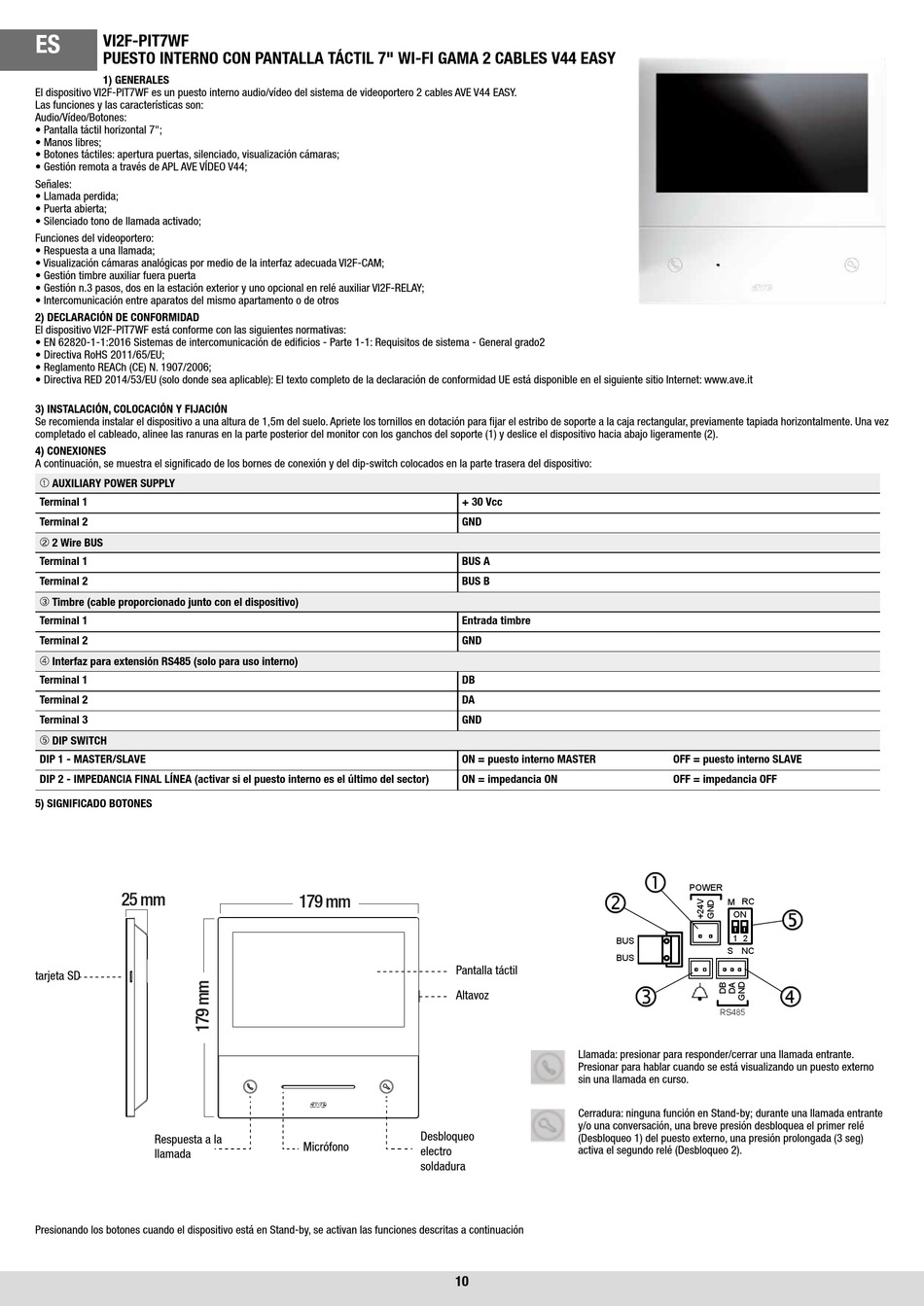

VI2F-PIT7WF
PUESTO INTERNO CON PANTALLA TÁCTIL 7" WI-FI GAMA 2 CABLES V44 EASY
1) GENERALES
El dispositivo VI2F-PIT7WF es un puesto interno audio/vídeo del sistema de videoportero 2 cables AVE V44 EASY.
Las funciones y las características son:
Audio/Vídeo/Botones:
• Pantalla táctil horizontal 7";
• Manos libres;
• Botones táctiles: apertura puertas, silenciado, visualización cámaras;
• Gestión remota a través de APL AVE VÍDEO V44;
Señales:
• Llamada perdida;
• Puerta abierta;
• Silenciado tono de llamada activado;
Funciones del videoportero:
• Respuesta a una llamada;
• Visualización cámaras analógicas por medio de la interfaz adecuada VI2F-CAM;
• Gestión timbre auxiliar fuera puerta
• Gestión n.3 pasos, dos en la estación exterior y uno opcional en relé auxiliar VI2F-RELAY;
• Intercomunicación entre aparatos del mismo apartamento o de otros
2) DECLARACIÓN DE CONFORMIDAD
El dispositivo VI2F-PIT7WF está conforme con las siguientes normativas:
• EN 62820-1-1:2016 Sistemas de intercomunicación de edificios - Parte 1-1: Requisitos de sistema - General grado2
• Directiva RoHS 2011/65/EU;
• Reglamento REACh (CE) N. 1907/2006;
• Directiva RED 2014/53/EU (solo donde sea aplicable): El texto completo de la declaración de conformidad UE está disponible en el siguiente sitio Internet: www.ave.it
3) INSTALACIÓN, COLOCACIÓN Y FIJACIÓN
Se recomienda instalar el dispositivo a una altura de 1,5m del suelo. Apriete los tornillos en dotación para fijar el estribo de soporte a la caja rectangular, previamente tapiada horizontalmente. Una vez
completado el cableado, alinee las ranuras en la parte posterior del monitor con los ganchos del soporte (1) y deslice el dispositivo hacia abajo ligeramente (2).
4) CONEXIONES
A continuación, se muestra el significado de los bornes de conexión y del dip-switch colocados en la parte trasera del dispositivo:
AUXILIARY POWER SUPPLY
➀
Terminal 1
Terminal 2
2 Wire BUS
➁
Terminal 1
Terminal 2
Timbre (cable proporcionado junto con el dispositivo)
➂
Terminal 1
Terminal 2
Interfaz para extensión RS485 (solo para uso interno)
➃
Terminal 1
Terminal 2
Terminal 3
DIP SWITCH
➄
DIP 1 - MASTER/SLAVE
DIP 2 - IMPEDANCIA FINAL LÍNEA (activar si el puesto interno es el último del sector)
5) SIGNIFICADO BOTONES
25 mm
tarjeta SD
Respuesta a la
llamada
Presionando los botones cuando el dispositivo está en Stand-by, se activan las funciones descritas a continuación
+ 30 Vcc
GND
BUS A
BUS B
Entrada timbre
GND
DB
DA
GND
ON = puesto interno MASTER
ON = impedancia ON
179 mm
Pantalla táctil
Altavoz
Desbloqueo
Micrófono
electro
soldadura
10
OFF = puesto interno SLAVE
OFF = impedancia OFF
 
VI2F-PIT7WF
 
BUS
BUS
 
Llamada: presionar para responder/cerrar una llamada entrante.
VI2F-PIT7WF POWER
M RC
ON
Presionar para hablar cuando se está visualizando un puesto externo
1 2
BUS
S NC
BUS
sin una llamada en curso.
RS485
Cerradura: ninguna función en Stand-by; durante una llamada entrante
y/o una conversación, una breve presión desbloquea el primer relé
(Desbloqueo 1) del puesto externo, una presión prolongada (3 seg)
activa el segundo relé (Desbloqueo 2).
POWER
25 mm
RC
M
 
ON
1 2
S NC
 
RS485
