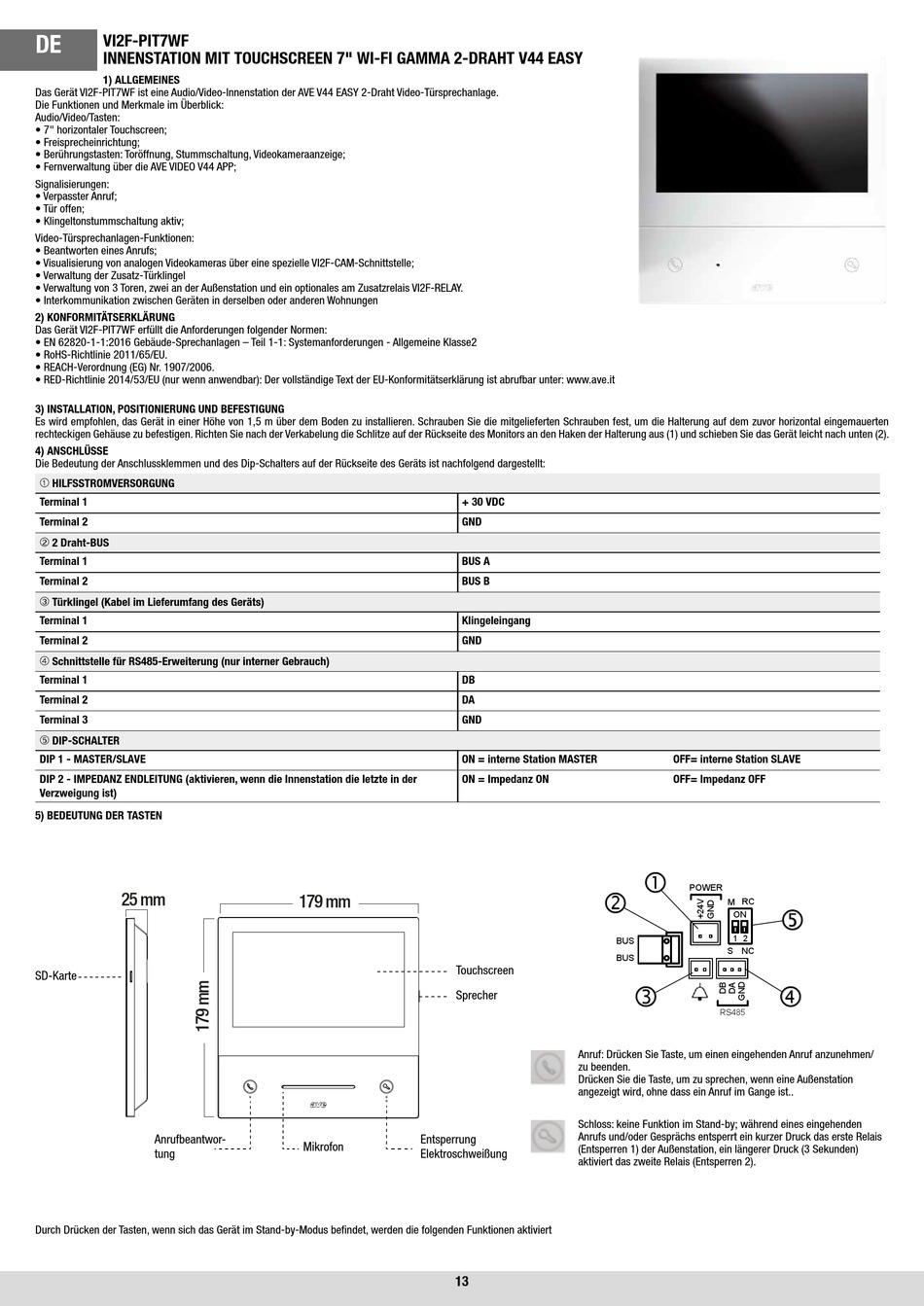

VI2F-PIT7WF
INNENSTATION MIT TOUCHSCREEN 7" WI-FI GAMMA 2-DRAHT V44 EASY
1) ALLGEMEINES
Das Gerät VI2F-PIT7WF ist eine Audio/Video-Innenstation der AVE V44 EASY 2-Draht Video-Türsprechanlage.
Die Funktionen und Merkmale im Überblick:
Audio/Video/Tasten:
• 7" horizontaler Touchscreen;
• Freisprecheinrichtung;
• Berührungstasten: Toröffnung, Stummschaltung, Videokameraanzeige;
• Fernverwaltung über die AVE VIDEO V44 APP;
Signalisierungen:
• Verpasster Anruf;
• Tür offen;
• Klingeltonstummschaltung aktiv;
Video-Türsprechanlagen-Funktionen:
• Beantworten eines Anrufs;
• Visualisierung von analogen Videokameras über eine spezielle VI2F-CAM-Schnittstelle;
• Verwaltung der Zusatz-Türklingel
• Verwaltung von 3 Toren, zwei an der Außenstation und ein optionales am Zusatzrelais VI2F-RELAY.
• Interkommunikation zwischen Geräten in derselben oder anderen Wohnungen
2) KONFORMITÄTSERKLÄRUNG
Das Gerät VI2F-PIT7WF erfüllt die Anforderungen folgender Normen:
• EN 62820-1-1:2016 Gebäude-Sprechanlagen – Teil 1-1: Systemanforderungen - Allgemeine Klasse2
• RoHS-Richtlinie 2011/65/EU.
• REACH-Verordnung (EG) Nr. 1907/2006.
• RED-Richtlinie 2014/53/EU (nur wenn anwendbar): Der vollständige Text der EU-Konformitätserklärung ist abrufbar unter: www.ave.it
3) INSTALLATION, POSITIONIERUNG UND BEFESTIGUNG
Es wird empfohlen, das Gerät in einer Höhe von 1,5 m über dem Boden zu installieren. Schrauben Sie die mitgelieferten Schrauben fest, um die Halterung auf dem zuvor horizontal eingemauerten
rechteckigen Gehäuse zu befestigen. Richten Sie nach der Verkabelung die Schlitze auf der Rückseite des Monitors an den Haken der Halterung aus (1) und schieben Sie das Gerät leicht nach unten (2).
4) ANSCHLÜSSE
Die Bedeutung der Anschlussklemmen und des Dip-Schalters auf der Rückseite des Geräts ist nachfolgend dargestellt:
HILFSSTROMVERSORGUNG
➀
Terminal 1
Terminal 2
2 Draht-BUS
➁
Terminal 1
Terminal 2
Türklingel (Kabel im Lieferumfang des Geräts)
➂
Terminal 1
Terminal 2
Schnittstelle für RS485-Erweiterung (nur interner Gebrauch)
➃
Terminal 1
Terminal 2
Terminal 3
DIP-SCHALTER
➄
DIP 1 - MASTER/SLAVE
DIP 2 - IMPEDANZ ENDLEITUNG (aktivieren, wenn die Innenstation die letzte in der
Verzweigung ist)
5) BEDEUTUNG DER TASTEN
25 mm
SD-Karte
Anrufbeantwor-
tung
Durch Drücken der Tasten, wenn sich das Gerät im Stand-by-Modus befindet, werden die folgenden Funktionen aktiviert
+ 30 VDC
GND
BUS A
BUS B
Klingeleingang
GND
DB
DA
GND
ON = interne Station MASTER
ON = Impedanz ON
179 mm
Touchscreen
Sprecher
Entsperrung
Mikrofon
Elektroschweißung
13
OFF= interne Station SLAVE
OFF= Impedanz OFF
 
VI2F-PIT7WF
 
BUS
BUS
 
Anruf: Drücken Sie Taste, um einen eingehenden Anruf anzunehmen/
VI2F-PIT7WF POWER
M RC
ON
zu beenden.
1 2
BUS
S NC
BUS
Drücken Sie die Taste, um zu sprechen, wenn eine Außenstation
angezeigt wird, ohne dass ein Anruf im Gange ist..
RS485
Schloss: keine Funktion im Stand-by; während eines eingehenden
Anrufs und/oder Gesprächs entsperrt ein kurzer Druck das erste Relais
(Entsperren 1) der Außenstation, ein längerer Druck (3 Sekunden)
aktiviert das zweite Relais (Entsperren 2).
POWER
25 mm
RC
M
 
ON
1 2
S NC
 
RS485
