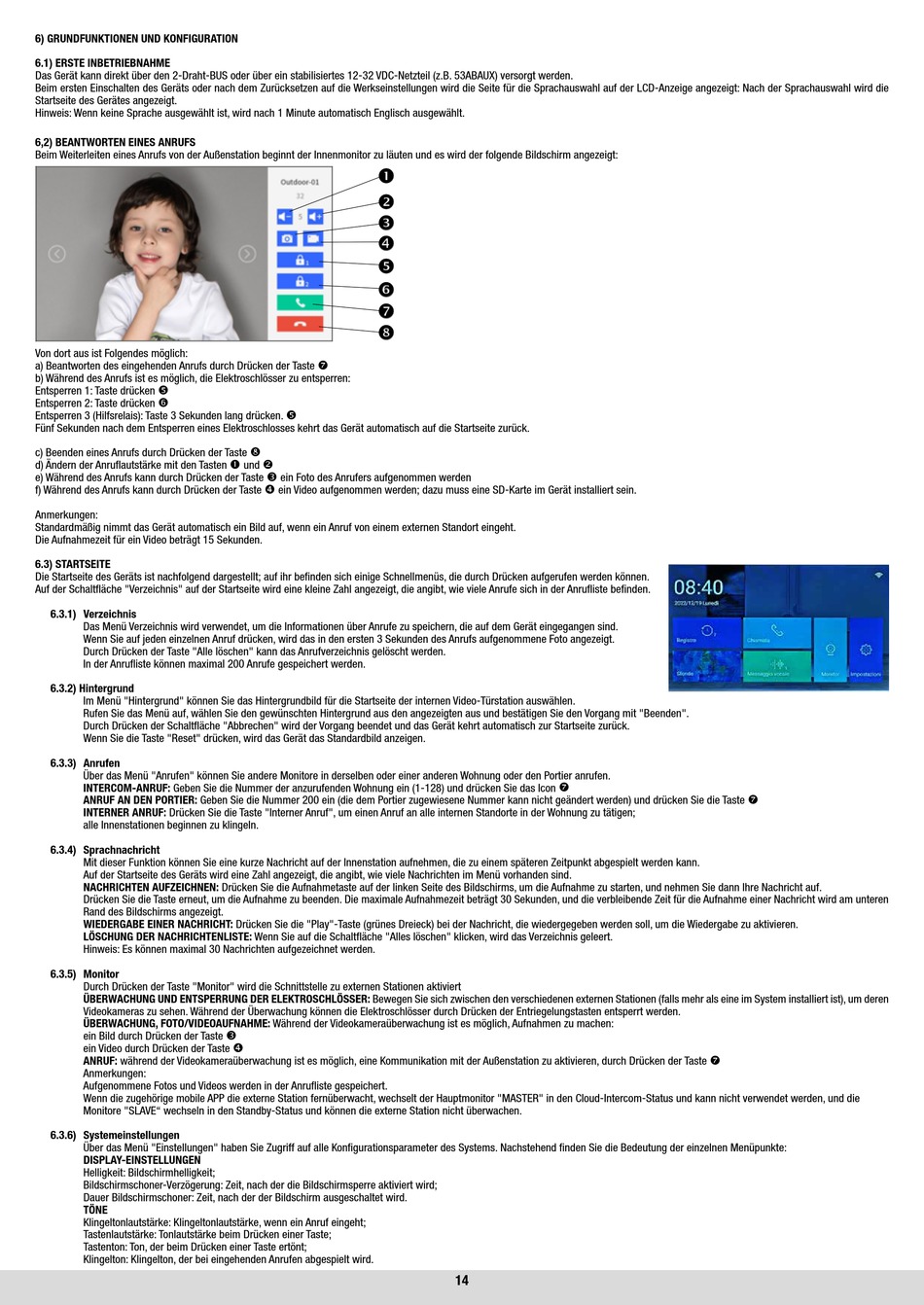

AVE VI2F-PIT7WF Bedienungsanleitung Seite 14

6) GRUNDFUNKTIONEN UND KONFIGURATION
6.1) ERSTE INBETRIEBNAHME
Das Gerät kann direkt über den 2-Draht-BUS oder über ein stabilisiertes 12-32 VDC-Netzteil (z.B. 53ABAUX) versorgt werden.
Beim ersten Einschalten des Geräts oder nach dem Zurücksetzen auf die Werkseinstellungen wird die Seite für die Sprachauswahl auf der LCD-Anzeige angezeigt: Nach der Sprachauswahl wird die
Startseite des Gerätes angezeigt.
Hinweis: Wenn keine Sprache ausgewählt ist, wird nach 1 Minute automatisch Englisch ausgewählt.
6,2) BEANTWORTEN EINES ANRUFS
Beim Weiterleiten eines Anrufs von der Außenstation beginnt der Innenmonitor zu läuten und es wird der folgende Bildschirm angezeigt:
Von dort aus ist Folgendes möglich:
a) Beantworten des eingehenden Anrufs durch Drücken der Taste
b) Während des Anrufs ist es möglich, die Elektroschlösser zu entsperren:
Entsperren 1: Taste drücken 
Entsperren 2: Taste drücken 
Entsperren 3 (Hilfsrelais): Taste 3 Sekunden lang drücken.
Fünf Sekunden nach dem Entsperren eines Elektroschlosses kehrt das Gerät automatisch auf die Startseite zurück.
c) Beenden eines Anrufs durch Drücken der Taste
d) Ändern der Anruflautstärke mit den Tasten
e) Während des Anrufs kann durch Drücken der Taste
f) Während des Anrufs kann durch Drücken der Taste
Anmerkungen:
Standardmäßig nimmt das Gerät automatisch ein Bild auf, wenn ein Anruf von einem externen Standort eingeht.
Die Aufnahmezeit für ein Video beträgt 15 Sekunden.
6.3) STARTSEITE
Die Startseite des Geräts ist nachfolgend dargestellt; auf ihr befinden sich einige Schnellmenüs, die durch Drücken aufgerufen werden können.
Auf der Schaltfläche "Verzeichnis" auf der Startseite wird eine kleine Zahl angezeigt, die angibt, wie viele Anrufe sich in der Anrufliste befinden.
6.3.1) Verzeichnis
Das Menü Verzeichnis wird verwendet, um die Informationen über Anrufe zu speichern, die auf dem Gerät eingegangen sind.
Wenn Sie auf jeden einzelnen Anruf drücken, wird das in den ersten 3 Sekunden des Anrufs aufgenommene Foto angezeigt.
Durch Drücken der Taste "Alle löschen" kann das Anrufverzeichnis gelöscht werden.
In der Anrufliste können maximal 200 Anrufe gespeichert werden.
6.3.2) Hintergrund
Im Menü "Hintergrund" können Sie das Hintergrundbild für die Startseite der internen Video-Türstation auswählen.
Rufen Sie das Menü auf, wählen Sie den gewünschten Hintergrund aus den angezeigten aus und bestätigen Sie den Vorgang mit "Beenden".
Durch Drücken der Schaltfläche "Abbrechen" wird der Vorgang beendet und das Gerät kehrt automatisch zur Startseite zurück.
Wenn Sie die Taste "Reset" drücken, wird das Gerät das Standardbild anzeigen.
6.3.3) Anrufen
Über das Menü "Anrufen" können Sie andere Monitore in derselben oder einer anderen Wohnung oder den Portier anrufen.
INTERCOM-ANRUF: Geben Sie die Nummer der anzurufenden Wohnung ein (1-128) und drücken Sie das Icon
ANRUF AN DEN PORTIER: Geben Sie die Nummer 200 ein (die dem Portier zugewiesene Nummer kann nicht geändert werden) und drücken Sie die Taste
INTERNER ANRUF: Drücken Sie die Taste "Interner Anruf", um einen Anruf an alle internen Standorte in der Wohnung zu tätigen;
alle Innenstationen beginnen zu klingeln.
6.3.4) Sprachnachricht
Mit dieser Funktion können Sie eine kurze Nachricht auf der Innenstation aufnehmen, die zu einem späteren Zeitpunkt abgespielt werden kann.
Auf der Startseite des Geräts wird eine Zahl angezeigt, die angibt, wie viele Nachrichten im Menü vorhanden sind.
NACHRICHTEN AUFZEICHNEN: Drücken Sie die Aufnahmetaste auf der linken Seite des Bildschirms, um die Aufnahme zu starten, und nehmen Sie dann Ihre Nachricht auf.
Drücken Sie die Taste erneut, um die Aufnahme zu beenden. Die maximale Aufnahmezeit beträgt 30 Sekunden, und die verbleibende Zeit für die Aufnahme einer Nachricht wird am unteren
Rand des Bildschirms angezeigt.
WIEDERGABE EINER NACHRICHT: Drücken Sie die "Play"-Taste (grünes Dreieck) bei der Nachricht, die wiedergegeben werden soll, um die Wiedergabe zu aktivieren.
LÖSCHUNG DER NACHRICHTENLISTE: Wenn Sie auf die Schaltfläche "Alles löschen" klicken, wird das Verzeichnis geleert.
Hinweis: Es können maximal 30 Nachrichten aufgezeichnet werden.
6.3.5) Monitor
Durch Drücken der Taste "Monitor" wird die Schnittstelle zu externen Stationen aktiviert
ÜBERWACHUNG UND ENTSPERRUNG DER ELEKTROSCHLÖSSER: Bewegen Sie sich zwischen den verschiedenen externen Stationen (falls mehr als eine im System installiert ist), um deren
Videokameras zu sehen. Während der Überwachung können die Elektroschlösser durch Drücken der Entriegelungstasten entsperrt werden.
ÜBERWACHUNG, FOTO/VIDEOAUFNAHME: Während der Videokameraüberwachung ist es möglich, Aufnahmen zu machen:
ein Bild durch Drücken der Taste
ein Video durch Drücken der Taste
ANRUF: während der Videokameraüberwachung ist es möglich, eine Kommunikation mit der Außenstation zu aktivieren, durch Drücken der Taste
Anmerkungen:
Aufgenommene Fotos und Videos werden in der Anrufliste gespeichert.
Wenn die zugehörige mobile APP die externe Station fernüberwacht, wechselt der Hauptmonitor "MASTER" in den Cloud-Intercom-Status und kann nicht verwendet werden, und die
Monitore "SLAVE" wechseln in den Standby-Status und können die externe Station nicht überwachen.
6.3.6) Systemeinstellungen
Über das Menü "Einstellungen" haben Sie Zugriff auf alle Konfigurationsparameter des Systems. Nachstehend finden Sie die Bedeutung der einzelnen Menüpunkte:
DISPLAY-EINSTELLUNGEN
Helligkeit: Bildschirmhelligkeit;
Bildschirmschoner-Verzögerung: Zeit, nach der die Bildschirmsperre aktiviert wird;
Dauer Bildschirmschoner: Zeit, nach der der Bildschirm ausgeschaltet wird.
TÖNE
Klingeltonlautstärke: Klingeltonlautstärke, wenn ein Anruf eingeht;
Tastenlautstärke: Tonlautstärke beim Drücken einer Taste;
Tastenton: Ton, der beim Drücken einer Taste ertönt;
Klingelton: Klingelton, der bei eingehenden Anrufen abgespielt wird.
 
 
 
 
 
 
 
 



 und 

ein Foto des Anrufers aufgenommen werden
 ein Video aufgenommen werden; dazu muss eine SD-Karte im Gerät installiert sein.



14


