< ST-5700 >

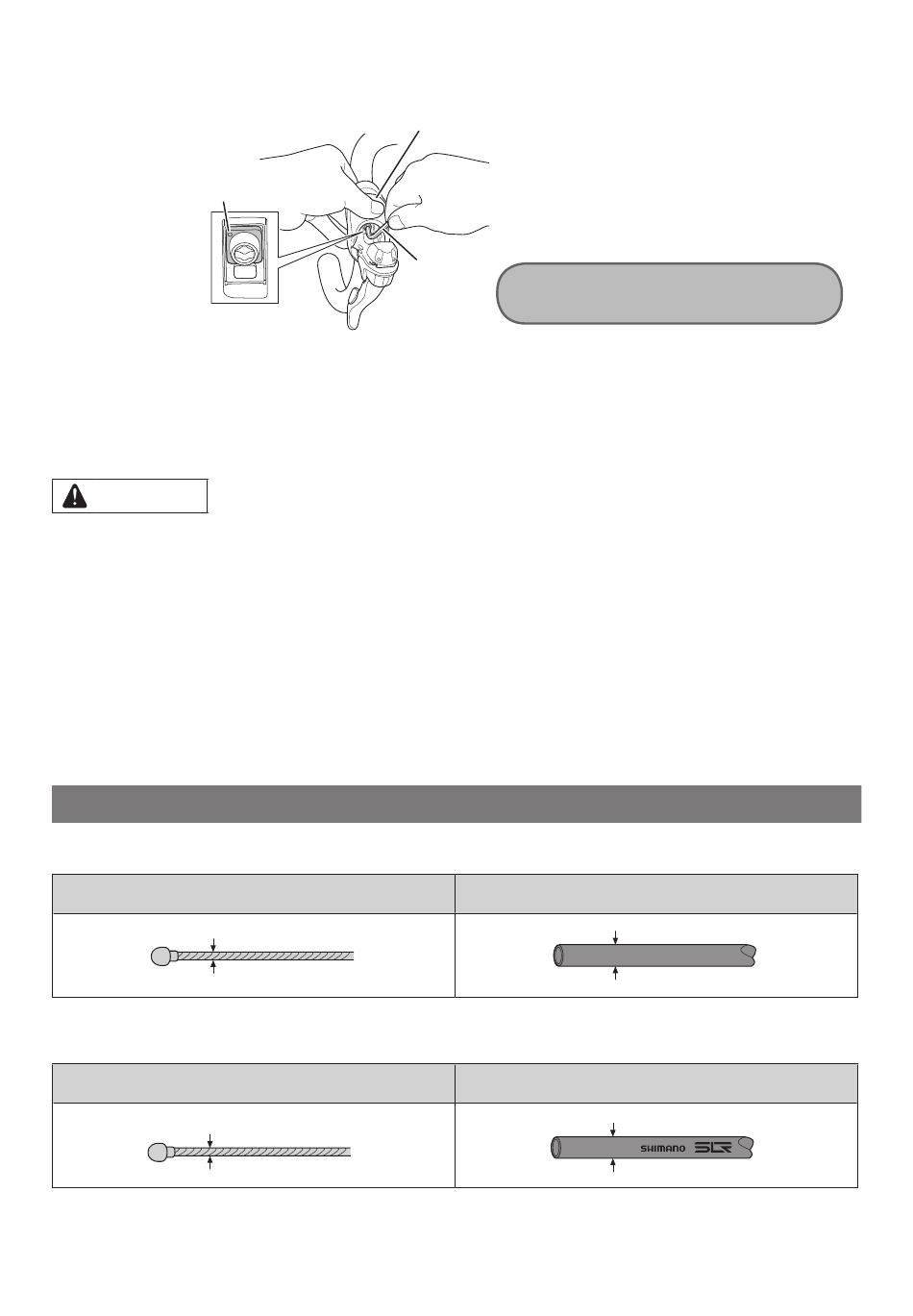

Schieben Sie die Abdeckung der Klemmung nach vorne, und ziehen Sie die Befestigungsschraube mit einem
5-mm-Innensechskantschlüssel fest.
Bohrung
Die Klemmungs-
Unterlegscheibe (B)
ist so auszurichten,
dass die kleine
Bohrung auf der
Oberfläche sich oben
links befindet.
„ Montage des Bremszuges
Ein passendes Schmiermittel für dieses Produkt wird für den Bremszug verwendet und wird in einem ordnungsgemäß geschmierten
Zustand geliefert.
WARNUNG
Falls sich Schmierstoff am Innenzug-Befestigungsbereich befindet, wenn Sie den Innenzug durch eine Außenhülle führen, wischen
Sie ihn mit einem Tuch ab, bevor Sie den Innenzug befestigen. Sollte Schmierstoff am Befestigungsbereich anhaften, bietet der
Bremszug keine ausreichende Haltekraft. Dies kann zu einem losen Bremszug und dem Verlust von Bremskontrolle führen, so dass
eine hohe Verletzungsgefahr vorhanden ist.
Bitte beachten:
Der Bremszug von BC-9000/R680 darf die Metallteile oder den Schalthebel der Seitenzugbremse nicht berühren. Nach Montage des
Bremszugs kann die Beschichtung leicht beschädigt sein und weich werden. Dies hat jedoch keine Auswirkungen auf die Funktion.
Die Zughülle darf in beiden Richtungen auch bei Volleinschlag des Lenkers nicht spannen.
Verwendeter Zug
< ST-9000/6800/5800 >
BC-9000/BC-R680-Bremszug
< ST-5700 >
BC-1051 Innenzug
Φ 1,6 mm
Abdeckung der Klemmung
Φ 1,6 mm
5 mm-Innen-
sechskant-
schlüssel
8
Anzugsdrehmoment:
6 - 8 Nm
Außenhülle
Φ 5 mm
SLR-Zughülle
Φ 5 mm
