Fixieren Sie die Zughülle provisorisch am Lenker (mit Klebeband oder
einem ähnlichen Material).
WARNUNG
Die Zugeinstellmutter und der Schnellspannhebel sind nicht für die Hinterradbremsen BR-9010/6810/5810/5710 geeignet.
Verwenden Sie unbedingt SM-CB90 (Zugregler). Bei verschlissenen Bremsbelägen ist eine manuelle Einstellung des
Bremsschuhabstands nicht mehr möglich.
„ Montage der SM-CB90

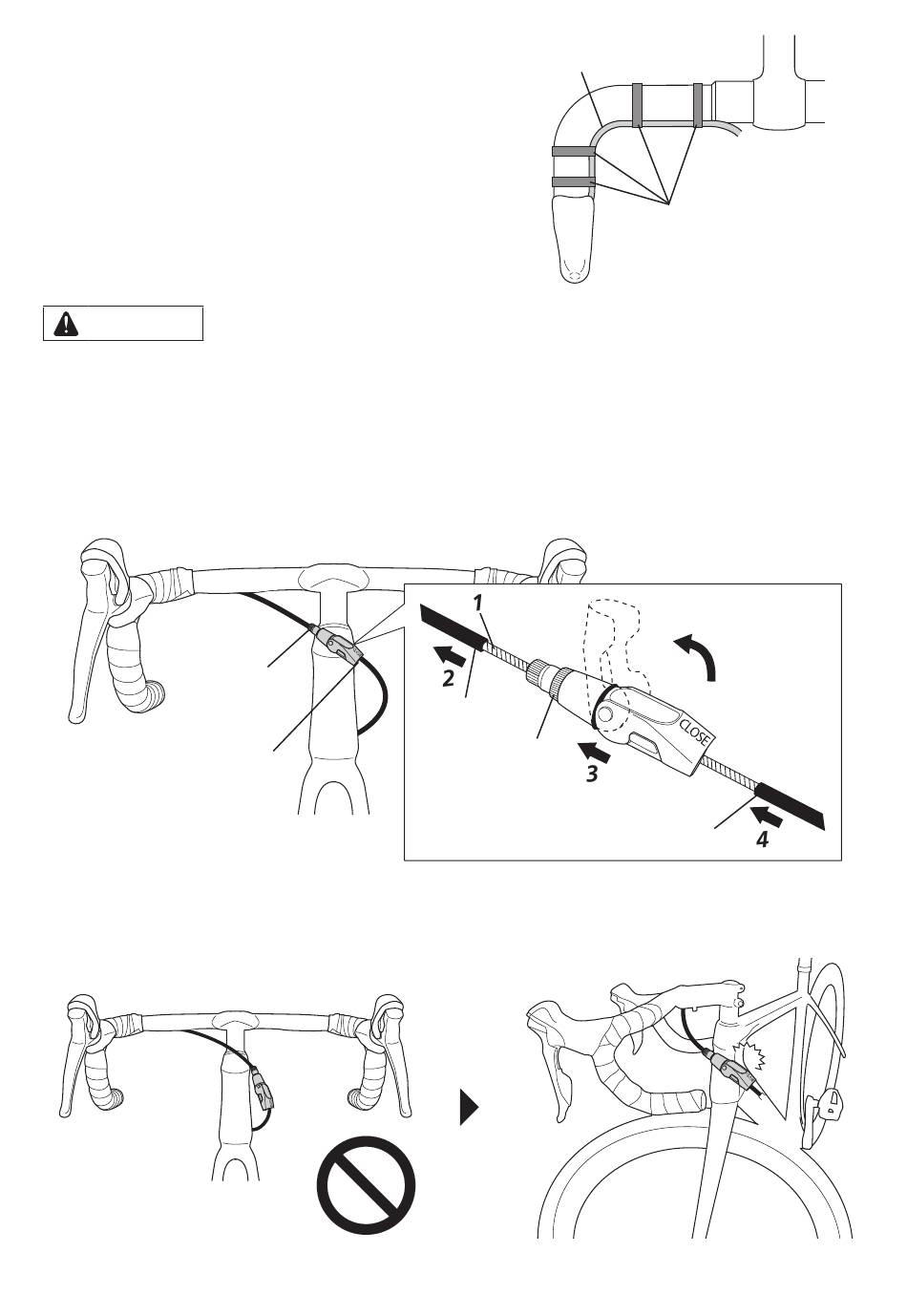

Montieren Sie den Zugregler an der in der Abbildung gezeigten Position.
Zugeinstellschraube
Äußere
Einschuböffnung
zur Bremse hin
Bitte beachten:
Sie dürfen ihn nicht so installieren, dass er sich beim Drehen des Lenkers am Oberrohr verfängt.
Falsche Einstellung
Außenhülle
Innenzug
Außenhülle
(BR-Seite)
Kontermutter
11
Band
GEÖFFNET
GESCHLOSSEN
Außenhülle (BL-Seite)
