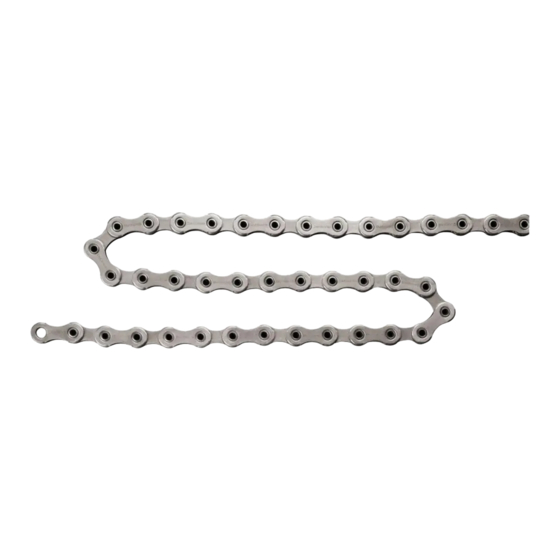

- Seite 1 (German) DM-CN0001-05 Händlerbetriebsanleitung Kette (11-fach) CN-9000 CN-6800 CN-HG901-11 CN-HG900-11 CN-HG701-11 CN-HG700-11 CN-HG601-11 CN-HG600-11...
-
Seite 2: Inhaltsverzeichnis
INHALT WICHTIGER HINWEIS ........................... 3 SICHERHEITSHINWEISE ........................4 MONTAGE ............................. 8 Verwendungsweise ............................8 Kettenlänge ..............................9 Schaltwerk für RENNRAD ................................9 Schaltwerk für MTB/Trekking ..............................9... -
Seite 3: Wichtiger Hinweis
Demontieren oder modifizieren Sie das Produkt ausschließlich entsprechend den in dieser Händlerbetriebsanleitung enthaltenen Informationen. Alle Händlerbetriebsanleitungen und Gebrauchsanleitungen können auf unserer Website eingesehen werden (http://si.shimano.com). Bitte beachten Sie die einschlägigen Regeln und Bestimmungen des Landes, des Staates oder der Region, in der Sie Ihr Unter- nehmen als Händler betreiben. -
Seite 4: Sicherheitshinweise
Verbindung der Kette benutzt werden, wird dingt die Anweisungen im Handbuch. evtl. keine ausreichende Bindekraft erzielt, was dazu Es wird empfohlen, nur Originalteile von Shimano zu führen könnte, dass die Kette reißt oder abspringt. verwenden. Wenn Teile wie Schrauben oder Muttern sich lösen oder beschädigt werden, kann das zu einem... - Seite 5 SICHERHEITSHINWEISE Stellen Sie sicher, dass sich der Nietstift nach der An- Bei der Montage am Fahrrad sowie bei Wartungs- arbeiten ist Folgendes zu beachten: passung an der in der Abbildung gezeigten Position befindet. (Der Niet steht etwas vor, nachdem die Spit- ...
- Seite 6 SICHERHEITSHINWEISE Für CN-HG901-11/HG900-11/HG701-11/HG700-11/ HG601-11/HG600-11 Um eine optimale Schaltgenauigkeit zu ermöglichen, besitzen diese eine Vorwärts- und eine Rückwärtsseite. Achten Sie bei der Montage auf die korrekte Ausrich- tung. Vorwärts (außen) Die Seite mit der Markierung (siehe Abbildung) ist die Vorwärtsseite (äußere Seite).
- Seite 7 MONTAGE...
-
Seite 8: Montage
MONTAGE Überstehende Spitze abbrechen MONTAGE Verwendungsweise Hineinschieben ANMERKUNG Legen Sie die Kette wie abgebildet am Kettennieter an, wenn Sie einen solchen verwenden. Wenn die Kette an- ders eingelegt wird, können Schäden eintreten. Drücken (A) Kettennieter Niet eingedrückt... -
Seite 9: Kettenlänge
MONTAGE Schaltwerk für MTB/Trekking Kettenlänge Das Maß [a] ändert sich in Abhängigkeit vom Ein- bzw. Aus- federn. Bei einer zu kurz bemessenen Kette können folglich Schaltwerk für RENNRAD unzulässig hohe Zugkräfte auf die Komponenten des An- triebsstrangs ausgeübt werden. Das Verfahren zur Einstellung der Kettenlänge hängt vom Die Hinterbaufederung arbeitet bis zur maximalen Ausdeh- Typ des Schaltwerks ab. - Seite 10 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
